Mit den Lab Clones hat die Kiste nicht viel gemeinsam, das Modell D415 dürfte mit ziemlicher Sicherheit der OEM sein:
https://www.gisenaudio.com/high-efficienc…with-high-power
Ich hatte auf einer Veranstaltung mit genau diesen Endstufen eine zweifelhafte Erfahrung, das soll aber keine allgemeingültige Aussage sein.
Dazu eine Frage an alle: Wie steht Ihr zu PU Beschichtung allgemein? Ist das wirklich das Wiener Schnitzel unter den Koteletts?
Wenn ich mich einmischen darf: Meine selbst entwickelten Lautsprecher habe ich in der ersten "Serie" noch klassisch mit Warnex lackiert und später Gehäuse anfertigen und PU beschichten lassen.
Erst einmal ist die PU Beschichtung deutlich teurer, bei einem größeren Topteilgehäuse mit 4x8" + 6"/1" Hornflare sind das pro Gehäuse zwischen 50 und 100€ Aufpreis im Vergleich zu Warnex. Das PU sieht durch die feinere und leicht glänzende Struktur erst einmal schicker aus aber es gibt ein großes Manko: Bei Beschädigungen kann man PU nicht einfach eigenhändig überlackieren. Beschädigungen im PU sind seltener als bei Warnex weil es etwas elastisch bleibt, aber letztendlich kann man die Gehäuse nach X Jahren des Betriebs nur zu einem Lackierer schicken und neu beschichten lassen.
Alles relevante wurde ja schon gesagt, aber trotzdem ein kleines Beispiel wie es auch anders laufen kann:

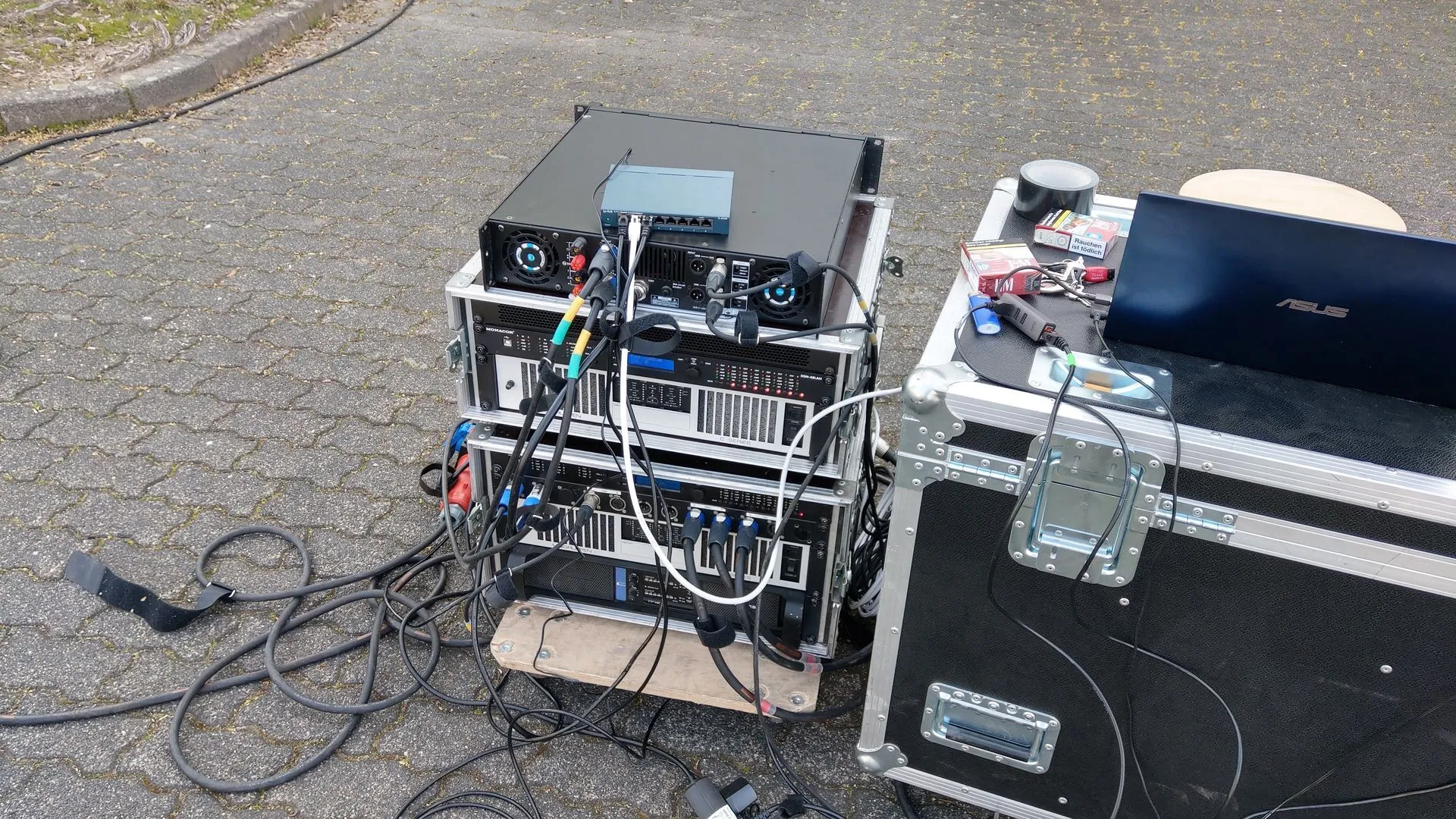

Wir hatten letzte Woche einen ähnlichen Stream als Ersatz für eine Tanz in den Mai Veranstaltung geplant. Die örtliche Polizei hat im Vorfeld über eine öffentliche Facebook Veranstaltung davon Wind bekommen und den Veranstalter bzw. Geschäftsführer des Clubs kontaktiert.
Mit diesem Anruf wurde angekündigt, dass die Polizei die Einhaltung aller Regeln vor Ort kontrollieren wird. Da ich dort aus privatem Vergnügen (und um die vor sich hin gammelnden schwarzen Holzkisten als DJ Monitor mal wieder auszuführen) anwesend gewesen wäre, hätte ich gegen die Ausgangssperre verstoßen, auch wenn vor Ort übernachtet hätte. Unsere Argumente bzgl. "Arbeitsplatz" und vorherigen Schnelltests plus Maskenpflicht stießen nicht auf offene Ohren, daher wurde folglich der komplette Stream abgesagt.
hättet ihr da bedenken bzgl. der "festigkeit" gegen feedback's am oberen ende des spektrums? grundsätzlich sollte ein anständig gesetzter limiter das schlimmste verhindern... aber mein bauchgefühl sagt mir das so ein versuch unter umständen in die hose gehen könnte.
Wenn man sich das Datenblatt des 12" Radian Coax anschaut stellt man fest, dass das Bändchen in großen Bereichen kaum über die Sensitivity des Tieftöners hinauskommt. Zusammen mit nur 40W Belastbarkeit hätte ich ohne empfindliche Limiter Bedenken, dass das dauerhaft haltbar ist. Der Maximalpegel ist eben ab Übernahmefrequenz des Hochtöners stark eingeschränkt, der Tieftöner kann mal eben 10dB lauter.
Im Zusammenhang mit dem Thema werde Ich eine 4 - Kanal Endstufe anschaffen.
Ohne eine riesige Endstufen Diskussion auszulösen frage Ich mal in die Runde ob jemand mal FFA vs LAB Gruppen C Serie gegengehört hat?
Das man sich bei beiden Herstellern halbwegs auf die Leistungsangaben verlassen kann denke Ich schon, meine Frage zielt auf die klangliche Performance, auch im Hochtonbereich ab.
Ich habe keinen Direktvergleich zu FFA, aber wir haben 3 LAB C28:4 als Endstufen für aktiv getrennte Topteile im Einsatz. Bass mag sie nicht wirklich, mit einem 8Ohm Bass geht es noch, bei 4Ohm bricht sie bereits hörbar ein. Mittelhochton ist absolut unauffällig und neutral. Die Schaltung ist 1:1 eine abgespeckte FP10000Q mit weniger Ausgangstransistoren und ausgedünntem Netzteil.
Ich kenne mich mit solchen Coaxen nicht so aus, speziell was die Wirkung des HT-Treibers in dieser Art "Horn" und die Ladung dessen betrifft.
Vielleicht muss bzw. sollte ja deshalb so hoch getrennt werden.
So ein "Membranhorn" hat natürlich seine eigenen Problemchen durch Unstetigkeiten im Hornverlauf, was sich bei vielen Coaxen durch einen sich zuschnürenden Hochtonbereich bemerkbar macht (erst recht enger Hornhals und plötzlich stark aufweitend im Übergang zur Membran). Daraus ergibt sich auch eine relativ schlechte Ladung am unteren Übertragungsende, trotzdem sehe ich einer tiefen Trennung um 1,3 bis 1,5Khz gelassen entgegen. Der Tieftonweg ist kein Wirkungsgradmonster, das sollte der 3" Deckel trotz der Umstände entspannt schaffen. Allerdings würde ich so tief mindestens mit 18dB / Oct. trennen.
Alles anzeigenHallo zusammen,
Habe ein wenig im Forum geforscht aber nur deutlich ältere Beiträge gefunden
Hat hier jemand eine Empfehlung für so einen Monitor mit aktuellen Chassis?
Würde gerne 2-Wege aktiv antreiben da Ich noch einen Controller ungenutzt hier liegen habe.
Schön wäre wenn sich 60Hz noch ausgehen würde. Treiber sollte nicht mehr als 600 / Stk kosten.
Was ich intressant finde ist der 10" Treiber von BMS:
http://www.bmsspeakers.com/fileadmin/bms-…2_datasheet.pdf
wirklichen Bauplan gibts da nicht, aber die Empfehlung:
"10C262-8: 20L/60Hz BRD=80mm/150mm long"
was Ich mir noch rausgesucht hätte wäre dieser Vorschlag von B&C:
https://www.bcspeakers.com/media/W1siZiIs…0NYMTQucGRmIl1d
der auf dem 13,5" 14CXN888 Treiber basiert.
Bin auf eure Rückmeldungen gespannt,
Grüße Georg
Bei diesen Anforderungen definitiv der B&C Bauplan.
Zwei Kritikpunkte hätte ich: 1. Ich empfinde das Original Biamp Preset als zu hoch getrennt. Bei einem 3" Deckel sollte das im Bereich <1,5Khz möglich sein. 2. Es ist nicht bekannt mit welchem DSP dieses Preset erstellt wurde. Problematisch sind die Güten (Q) der EQ Punkte, die sich je nach Hersteller und Berechnungsmethode des DSP deutlich unterscheiden können. Sollte auf jeden Fall messtechnisch überprüft werden oder direkt ein neues Preset auf seiner persönlichen DSP Plattform erstellen, sofern man dazu in der Lage ist.
die tatsache, dass hier fast keine selbstbaubesprechungen mehr stattfinden, hat sicher was damit zu tun, dass es sich heute fast nicht mehr lohnt, selber zu bauen. das ist nur noch für leute interessant, die sich diesbezüglich weiterbilden wollen und das als lernprojekt verstehen.
aber hey, verboten ist es ja auf keinen fall!
Klar, für die große Rental-Bude lohnt sich sowas nicht mehr.
Ich als kleiner Fisch entwickle meine Lautsprechersysteme komplett selber und kann mir dadurch hochwertige Produkte abseits des Mainstream (also der klassischen 15"/1,4" Kiste z.B.) schaffen, die es woanders entweder überhaupt nicht oder nur für unfassbar viel Geld zu kaufen gibt, siehe KV2 Audio zum Beispiel.
Und es ist im Direktvergleich immer wieder schön zu sehen / hören, dass auch die anerkanntesten Hersteller nur mit Wasser kochen.
Selbstbau 18" Infra und praxiserprobt:
In jedem Fall einfacher und eher kompatibel als die Mischung mit Hybird, Horn, Bandpass... findest du nicht auch?
Sicher ist das einfacher umzusetzen, ich denke aber nicht dass der TE in der Lage ist umfangreiche Messungen anzufertigen, diese richtig zu interpretieren und dann in die Praxis umzusetzen. Zumal dafür mit ziemlicher Sicherheit ein zusätzliches externes DSP mit Allpässen nötig ist.
Sind beides BR Konstrukte und sollte deswegen von der Gruppenlaufzeit funktionieren. Warum aber nicht mit den RCFs aufstocken, wenn die eh schon am Lager sind.
Nur weil beides BR Bässe sind, kann man die noch lange nicht zusammen betreiben. Dazu müssten diese komplett identisch abgestimmt sein und einen identischen Frequenz- und Phasengang haben. Halte ich für sehr unwahrscheinlich. Da die Kisten aktiv sind, sind die Eingriffsmöglichkeiten auch sehr beschränkt.
Einfach verschiedene Bässe zusammenstellen sorgt in den allermeisten Fällen für beständiges Chaos, besser mehr von einer Sorte kaufen.
Ausserdem nehme ich an, dass "Peak" sich auf die Spitzenleistung bezieht, ich also die Endstufe quasi auf die Peakbelastbarkeit des Speakers einstellen könnte?
Das "Peak" bezieht sich auf den Spitzenwert der Ausgangsamplitude. Um nun den Effektivwert der Ausgangsspannung zu erhalten, müssen die Werte durch Wurzel(2) bzw. 1,41 dividiert werden.
Bei 150Vp ergeben sich 106,4Vrms. I=U/R = 106,4V / 4Ohm = 26,6A
P=U*I = 106,4V * 26,6A = 2830W an 4Ohm maximal
Der Amp lässt sich nicht auf genau 1500W an 4 Ohm limitieren, bei 101Vp wären das ca. 1280W und bei 121Vp ca. 1840W.
Hi, da hab ich einige von, mit großem Horn ab ca. 225 Hz mit den kleineren Horn ab 275 Hz. Drunter
brauchts natürlich noch fill ab vlt. 100 Hz. und obenrum natürlich auch was... Das M4 System klingt aber schon geil und speziell und ist ne Waffe.
Dieter

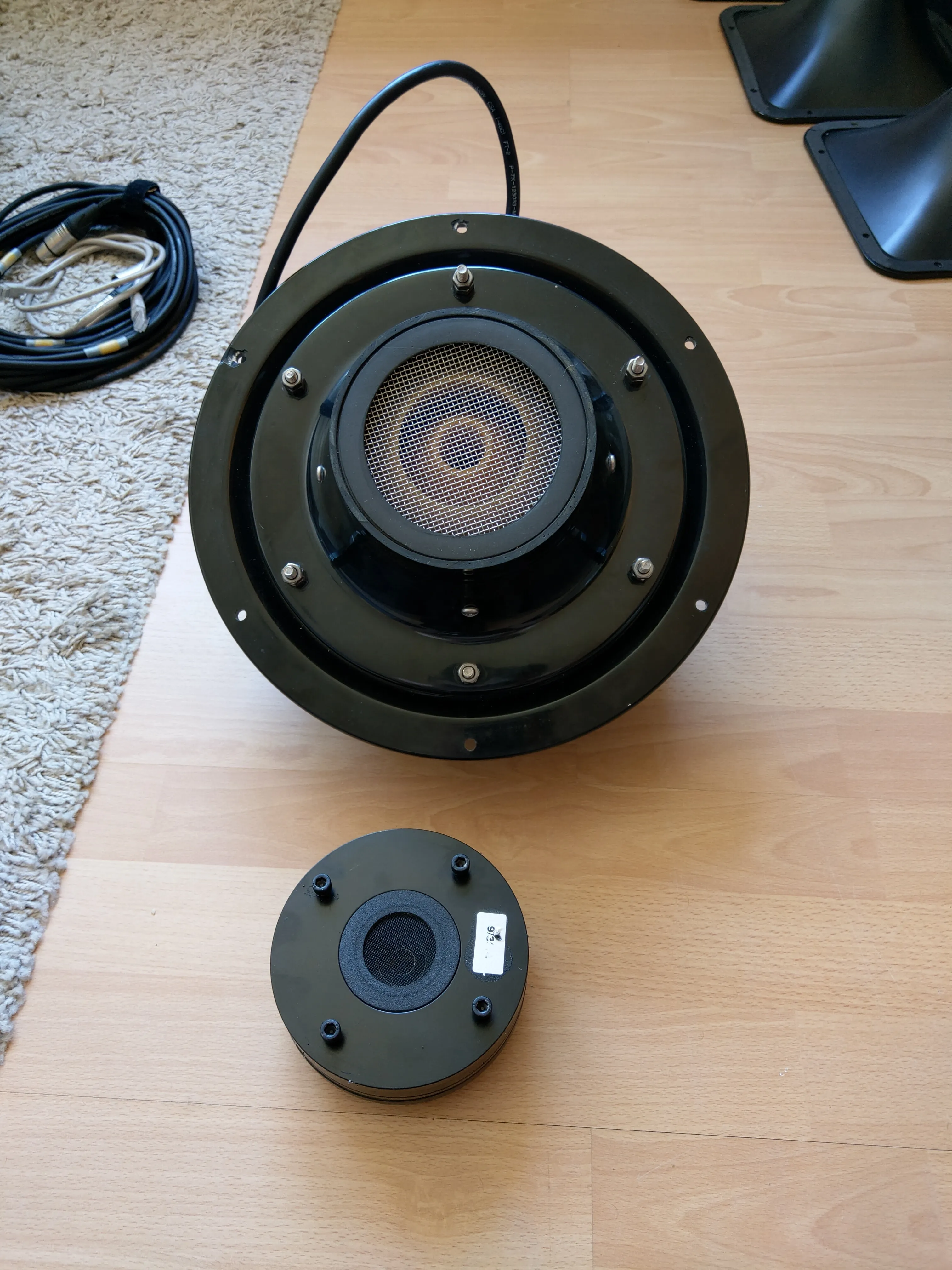

So einen habe ich sogar noch im Keller liegen, habe nur kein passendes Horn dazu.
Ein 18Sound NSD1480N zum Vergleich sieht dagegen wie Spielzeug aus

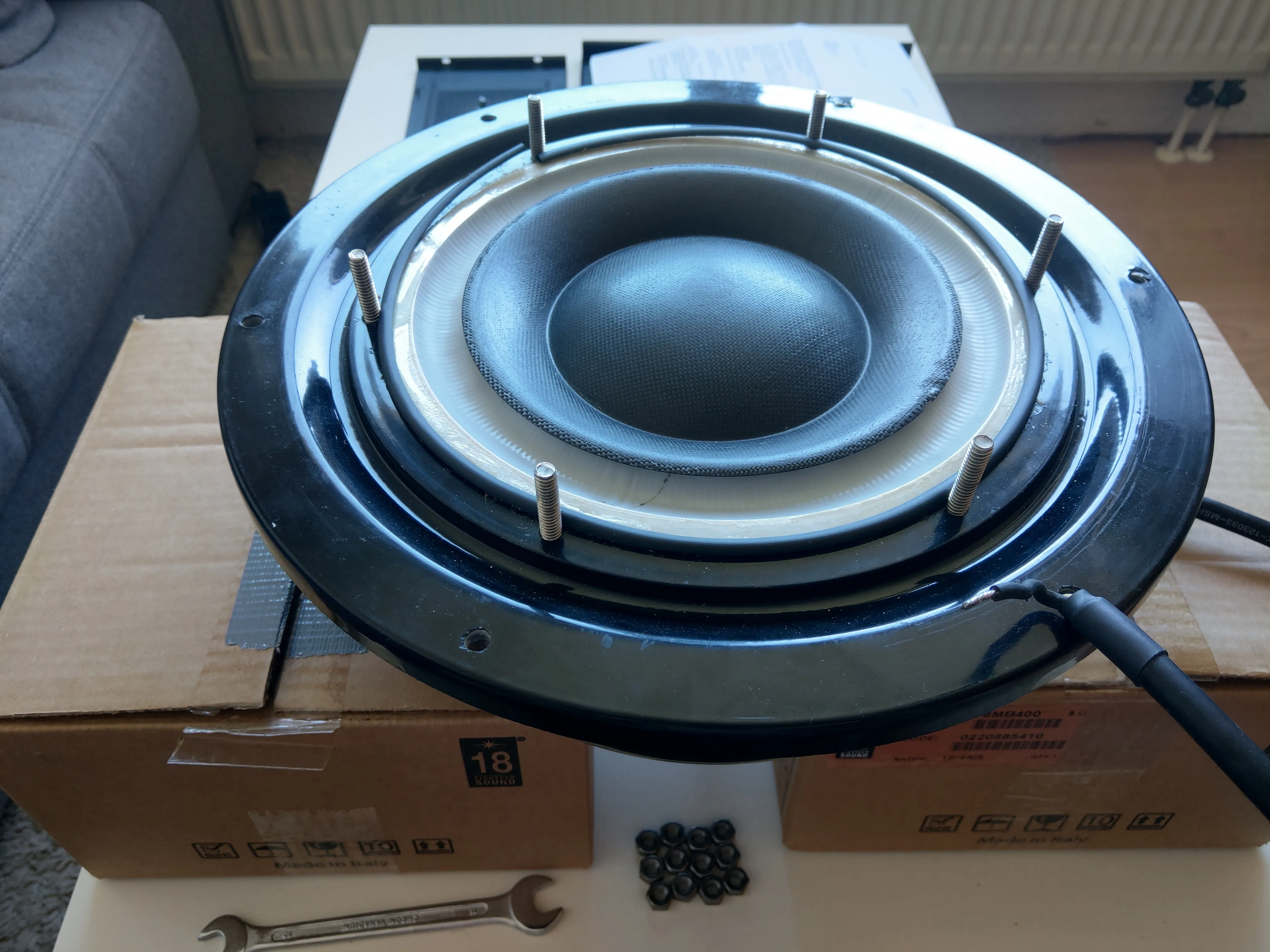

Die Membran besteht komplett aus Kohlefaser mit einer Kunststoff-Einspannung:

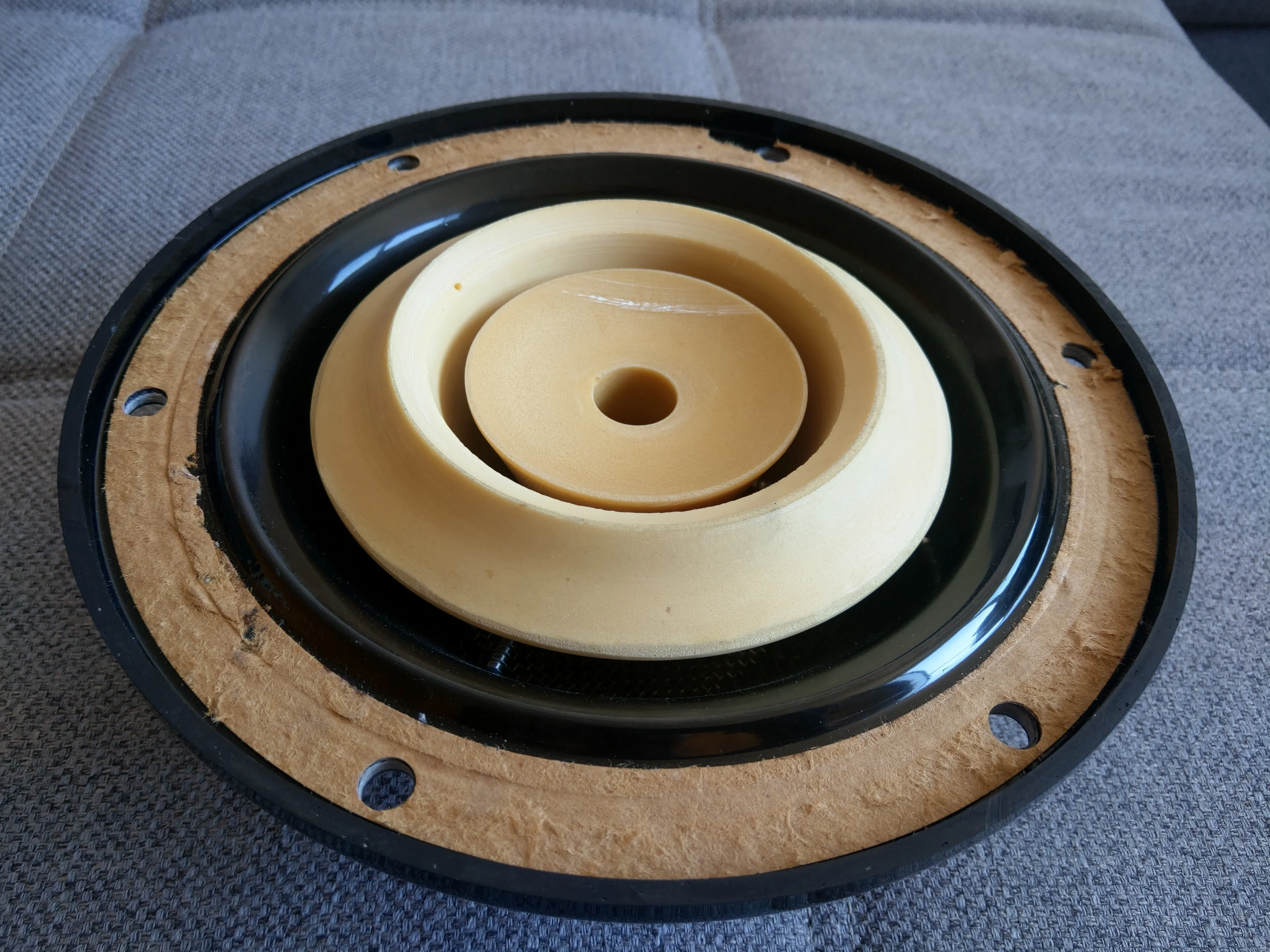

Phaseplug:
Da wären z.B. :
18 Sound XT1464
Limmer 250n
Alle kleineren Hörner ala Limmer 255 oder XR1464 laden bei 900Hz nicht mehr optimal und machen untenrum im Abstrahlwinkel auf, was erhöhte Belastung des Treibers zur Folge hat.
EDIT: Für 2er Cluster wäre das XT1464 mein Favorit, da es durch den längeren, engen Hornhals eine zunehmende Bündelung im Hochton besitzt. Das hilft etwas gegen hörbares Phasing im HF. Für Singleanwendungen dann das 250n, da es sehr sauber abstrahlt.
Ich mache den Beschallungskram nur noch nebenher und aus reinem Spass an der Sache.
Das sind zu 80% Veranstaltungen / Festivals mit elektronischer Musik, die man in gewissen Kreisen als "linksgrün-versifft" bezeichnen würde. Zwischendurch sind auch mal Demos und Kulturveranstaltungen gegen Gruppierungen dabei, die am politisch rechten Rand fischen.
Niemals aber wirklich niemals werden meine Beschallungsmöbel dazu eingesetzt, dass Menschen diskriminiert oder Verschwörungstheorien verbreitet werden. Das kann ich natürlich ganz gut steuern, da so gut wie nie etwas Dryhire raus geht und ich auf Veranstaltungen auch einfach verzichten kann. Kunst / Kultur sind dazu da, Menschen zu vereinen und ihnen eine gute Zeit zu ermöglichen, nicht umgekehrt.
Steht doch im PDF, Renkus Heinz SSD1800.
Ich fahre privat einen 17 Jahre alten Lexus Kombi, der bis auf Traktionskontrolle und Bremsassistent (bei ruckartigem Treten des Bremspedals bremst die Kiste deutlich stärker / aggressiver) keinerlei Assistenzsysteme hat und das finde ich bis zu einem gewissen Punkt auch gut so.
Vor kurzem hatte ich mit einem nagelneuen Mazda 3 Mietwagen auch tolle Erlebnisse:
Wenn ein LKW auf der rechten Spur unterwegs ist und man mit höherer Geschwindigkeit sich diesem auf der Mittelspur in einer Linkskurve nähert, hat der Notbremsassistent mehrmals fälschlicherweise die Situation als drohenden Auffahrunfall erkannt und unvermittelt eine Vollbremsung ausgelöst. Zum Glück ist nicht mehr passiert und der nachfolgende Verkehr hatte ausreichenden Abstand.
... auch aktuell sind entsprechende Systeme immer noch im Einsatz - z.B. https://www.vaticannews.va/con…nail.cropped.750.422.jpeg - rechts in dem Torbogen hängt AFAIR die 3. Delay und das Hauptsystem besteht (wenn ich mich ebenso richtig erinnere) aus 2x5 Tops pro Seite.
Soweit ich weiß hängt dort ein EAW KF900 System, also alles andere als "stupide untereinander gehängte Tops".
Erhoffen... gute Frage, es reizt mich halt es zu versuchen, da sich das Ganze im Hobby-Bereich abspielt und kein Geld verdienen muss, spielt die Zeit keine Rolle und einen Lerneffekt gibts bestimmt auch... Die Bestückung wollte ich nicht ändern, DE25 / 6.38mr3 / 15NW76 sind verbaut.
Die Phasen der einzelnen Wege, Limitierung und der Übergang lässt sich sicher per DSP genauer als mit Passivweiche einstellen.
Spielen für grosse Jungs halt...
Dann, auf geht´s Wenn du aus der Nähe kommen solltest, ich bin bei sowas immer gerne behilflich.
Ich habe gesehen das es Inzwischen das Limmer 042 mit eigenem Volumen für den Ciare 6.38mr3 gibt.
Hat jemand eine Ahnung wieviel Volumen das über den Daumen ist ? Meine Idee ist das Volumen des 6.38mr3 mit dickwandingen Kunststoffblumentöpfen, Bitumen und Dammwatte zu verringern.
Wenn ich mir das Bild des 042 Horns mit Rückkammer so ansehe geht da der 6.38mr3 gerade so rein,
Closed Box Volumen habe ich irgendwas mit 2,9 Liter gefunden.
Ich habe das folgendermaßen gelöst:
Rückkammer aus 12mm MPX, gerade so groß, dass der MT reinpasst und komplett mit Dämmwolle ausgestopft. Zur Befestigung dienen längere Schrauben, die von innen durchs Holz und das Chassis bis zu den Einschlagmuttern im Horn reichen.
Hallo zusammen, da Ich nun genügend Amp-Kanäle zur Verfügung habe würde Ich gerne meine Limmer P3 auf Vollaktiv umbauen.
Die Frage ist nur wie gehe Ich bezüglich des DSP-Settings vor. Die Trennfrequenzen habe ich Ralf Limmer bekommen Die passive Weiche ist auch vorhanden.
"Einfach" die P3 mit Passiveweiche mit Sat-Live ausmessen und ein Setup stricken das die Passivweiche nachbildet ?
Oder gibts da eine andere Vorgehensweise ?
Danke schonmal im voraus.
Die Weiche 1:1 aktiv nachbauen macht nicht so viel Sinn, dann könntest du auch die Passivweichen verbaut lassen.
Wenn du wirklich auf vollaktiv umbauen willst, wird das eine Entwicklung "from the scratch". Ohne fundierte (Mess-)Kenntnisse wird das auf jeden Fall schwierig.
Der Vorteil einer Trennung via DSP ist u.a. die mögliche steilere Trennung und damit mehr Belastbarkeit / weniger Klirr, besseres Abstrahlverhalten gerade in der vertikalen Ebene, mehr Betriebssicherheit durch bessere Limiter-Möglichkeiten und die absolut zeitrichtige Anpassung der Wege. Was sind deine erhofften Vorteile der aktiven Trennung?
Die Kiste ist original mit 15PL40, 6.38MR3 und DE25 bestückt? Im Zuge dessen könnte man auch einen anderen HF Treiber einbauen. Ich habe selbst das Flare mit Ciare & B&C DE360 in Betrieb und dafür im Nachhinein eine passende Passivweiche entwickelt, damit zwei Kisten an einem 4 Kanal Amp betreibbar sind. Klanglich im Vergleich zum alten DE25 sind das wirklich Welten. Ein noch potenterer Treiber (ebenfalls mit Ringmembran) liegt schon beim Kollegen zum Test.
Grüße hoffe jetzt mal dass man jetzt bisschen mehr hilft anstatt einen schon fast runterzumachen...
Mit deinem ersten Post hast du leider gezeigt, dass du keinerlei Grundwissen hast.
So das Line Array wird wahrscheinlich höchstens 4 Module haben
Und funktioniert im Großteil des Frequenzbereichs nicht als Line Array.
Ob es danach nach einem Line Array klingt, glaube eher nicht, es soll einfach gut klingen.
Wenn es gut klingen soll, suche dir einen einfachen fertigen Bausatz für ne 12"/1" Kiste heraus und baue es 1:1 nach. Gut, um erste Erfahrungen zu sammeln.
So ich hab schon die richtige Frequenz weiche herausgesucht die mit 350 RMS belastbar ist und die anderen Parameter stimmen soweit auch.
Hast du nicht. Eine Fertigweiche, egal welche, funktioniert NIE!
- und schließlich der Klassiker: Wann ist wieder richtig Schule?
Danke. Gut in Physik aufpassen, dann klappt es in 20 Jahren vielleicht mit dem Array.
Alle paar Monate kommt jemand und möchte ein "LineArray" bauen, weil es cool aussieht. In den letzten 10 Jahren habe ich kein einziges davon gesehen, was auch nur ansatzweise funktioniert.
Kurzes Update der Pa. EDIT: ups mir fällt gerade ein, dass nur ein Top drinne ist ?
Nimm statt den E-Voice Eimern die Achat 112M, wirf die Weichen raus und kaufe beim Jobst zwei Modweichen. Damit ist die Kiste direkt zwei Stufen oberhalb der EKX bei deutlich geringerem Preis.
