Beiträge von khbhamburg

Auf der linken ist noch ganz dünn der Aufdruck zu sehen.

Wenn alles abgerieben ist kann man sich nur noch an der Schraube welche die Platine hält orientieren,

die ist auf der gegenüberliegenden Seite, also unten.

Moin,

bin zwar seit Jahrzehten hier angemeldet, aber nur als stiller Leser.

Aber nun kann ich ja mal einen Beitrag zu den Alphatones geben.

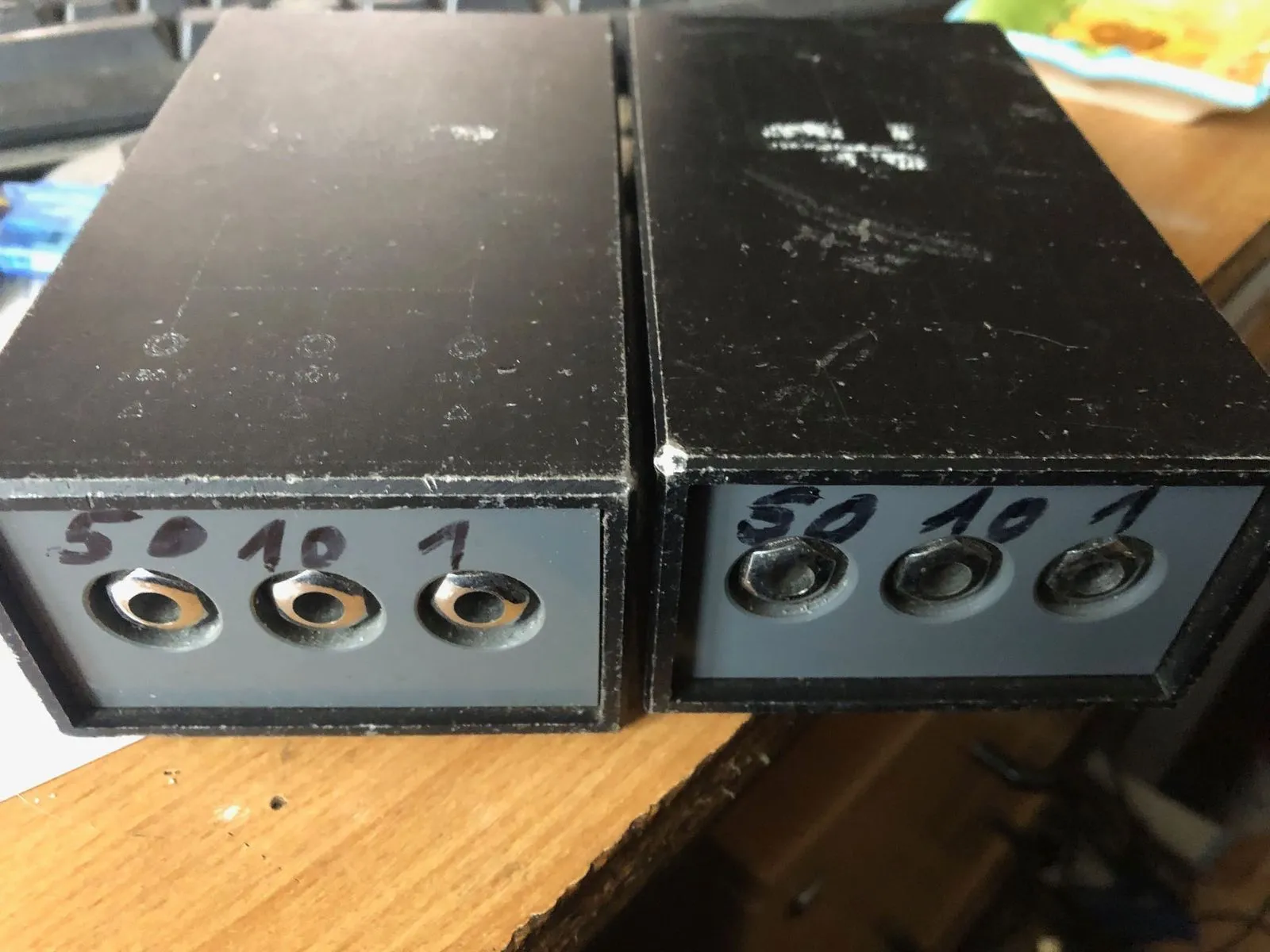

Ich besitze selbst zwei von diesen Teilen. Da der Aufdruck auch bei mir immer unlesbarer wurde

habe ich mir die Werte an die Klinkenbuchsen geschrieben.

Die Eingänge verkraften, von rechts nach links gesehen 1V Instrument, 10V Line, 50V Amp.

Die Platine mit der Bezeichnung wird auch in der blauen SM- 50 verwndet.

Die blaue hat aber die Möglichkeit die Eingänge durchzuschleifen und einen Groundlift.

https://www.technikpool.org/Bedienungsanleitungen/Beschallung/DI-Boxen%20Splitter%20etc/Alphaton%20SM-50.pdf

Nun sollte es geklärt sein.

Gruß Karsten, der mit viel altem Zeugs unterwegs ist.

Moin Detto,
das Problem habe ich auch, es liegen bei mir noch 2 defekte Colossus rum.
Fane antwortet auf E-mails überhaupt nicht. Sie wurden inzwischen von Precision-Device übernommen und sie wollen die Firma auch wieder zum laufen bringen. In Deutschland sind zur Zeit aber überhaupt keine Recone-Sätze zu erhalten.
Einzige Möglichkeit ein Holländer der auf seiner Seite noch welche anbietet.
Link: http://www.audiogoedkoop.nl/advanced_search_result.php?keywords=fane&osCsid=en7ufsscnbqkq9es2eqdlf94d4&x=0&y=0
Solltest Du dort erfolgreich sein, oder wir vielleicht eine Sammelbestellung machen, melde Dich mal per PN.

Gruß Karsten

Mal eine Warnung für den norddeutschen Raum.

Aus einer Veranstaltung am 15.09.2006 in der Pumpe in Kiel bekomme ich von dem Veranstalter immer noch Geld.
Leider ist der Veranstalter Stephan Jolitz, Eichkamp 6 24116 Kiel für mich nicht erreichbar, bzw. antwortet auf E-Mails nicht.
Die übliche Nummer!
In dem Gästebuch seiner Seite http://www.punk-devil.de beklagen sich inzwischen auch Bands, dass sie keine Gage erhalten haben.
Da Herr Jolitz weiterhin als Veranstalter auftritt, die nächste Veranstaltung findet am 17.03.2007 in der Pumpe in Kiel statt,
kann ich nur empfehlen, Dienstleistungen oder Vermietungen nur gegen Vorkasse zu erbringen.
Wer hat auch schlechte Erfahrungen mit Punk-Devil-Concerts oder Stephan Jolitz gemacht? Bitte pn an mich.

Nachtrag 14.03.07
Die Seite http://www.punk-devil.de ist inzwischen auch nicht mehr erreichbar.
Aber das Gästebuch ist noch zu lesen:
http://www.punk-devil.de/gb/guestbox.php?0&5&Anfangsposition=0

Karsten Buschhüter
Pinnekuhl 4
21388 Soderstorf/Rolfsen

Moin allerseits,
suche einen Schaltplan für das SPX90.
Evtl. ausreichend wären auch die Spannungen die an den
Steckverbindern CN3 und CN4 auf der Netzteilplatine anliegen.
Auf der Platine sind zwar Werte aufgedruckt. diese sind aber
nicht eindeutig den entsprechenden Pins zuzuordnen.

KHBHAMBURG

Moin
habs Dir per Mail zugesandt.
Und lass die Eli´s richtig rocken.
Karsten

Bekommst Du alles im Netz, musst nur mal bei AH auf die Seite schauen.
Aber es ist ja einfacher hier nachzufragen.

http://www.allen-heath.com/veterans/index.htm
da suchste dir das GL3 und kannst alles downloaden.
Ist aber in Englisch
Downloads*
Block diagram 102KB pdf
Brochure 1.03MB zip file of jpegs
Specifications 11KB pdf
FoH / monitoring applications guide 102KB pdf
Mono channel layout diagram 17KB pdf
Group layout diagram 13KB pdf

Viel Spass mit dem Pult
Karsten

Hier sollte doch für jeden was dabei sein.
http://www.whirlwindusa.com/test.html
Benutze selbst den Tester, (XLR, Klinke, Cinch)
klein handlich und praktisch, und mit Gürtelclip.
Wo es die allerdings in Deutschland gibt, keine Ahnung.

Karsten

Also das mit dem Gott muss nicht sein, lass dir lieber
noch neSteigerung einfallen.
Brauchst dir das Teil nicht aus Kanada kommen lassen.
Austria liefert auch für 23,18 EUR + 20% Mwst und Versand:
http://www.lta.at/
und unter http://www.lta.at/txt/LSPR.TXT
findest Du auch den KSN 1165
Hoffe das Du das Teil dort bekommst.

Karsten

Ist auch von Monacor lieferbar:
Artikel-Nr. BestellNr. Artikelname Preis
KSN-1165 11.0270 Piezo-Hochtöner € 23.00

und nun mach hin, damit Du das Teil repariert bekommst.

Also das mit dem Gott muss nicht sein, lass dir lieber
noch neSteigerung einfallen.
Brauchst dir das Teil nicht aus Kanada kommen lassen.
Austria liefert auch für 23,18 EUR + 20% Mwst und Versand:
http://www.lta.at/
und unter http://www.lta.at/txt/LSPR.TXT
findest Du auch den KSN 1165
Hoffe das Du das Teil dort bekommst.

Karsten

Ist auch von Monacor lieferbar:
Artikel-Nr. BestellNr. Artikelname Preis
KSN-1165 11.0270 Piezo-Hochtöner € 23.00

und nun mach hin, damit Du das Teil repariert bekommst.

Schau dir doch mal die folgenden Seiten an.
Sollte das der Speaker sein, so sind 65 EUR doch ein
heftiger Preis. Motorola Piezos bekommst Du bei den
Elektronikversendern günstiger.

http://www.globalsemi.com/cat99/ksn-1165a.html
http://www.globalsemi.com/cat99/speakers332.html

Grüsse aus Hamburg
Karsten

Schau dir doch mal die folgenden Seiten an.
Sollte das der Speaker sein, so sind 65 EUR doch ein
heftiger Preis. Motorola Piezos bekommst Du bei den
Elektronikversendern günstiger.

http://www.globalsemi.com/cat99/ksn-1165a.html
http://www.globalsemi.com/cat99/speakers332.html

Grüsse aus Hamburg
Karsten

Nichts zu finden? Wohl eher zu faul zum suchen!
War Hifi-Krams, schau doch dort mal in die
entsprechenden Foren, irgendwer hat bestimmt
noch so altes Zeug stehen.
Grüsse aus Hamburg

http://www.audioasylum.com/audio/general/messages/127445.html
"Posted by yoyo (i) on June 15, 2001 at 13:32:07
In Reply to: Where can I find Adyton ? posted by Busybusy on June 14, 2001 at 17:23:27:
Busybusy,
Adyton is officially no more in business ( at least outside Norway).
Anvil was the UK distributor for them, Audio Physic the German distributor, Vazquez Audio the US distributor.
What are you looking for? maybe I could help!
yoyo"

Vielleicht solltest Du es mal in der Schule beim Basteln ansprechen,
Pappe, Schere und auf gehts.
Aber die Feinmotorik sollte schon funktionieren.
Nur weil Conrad es noch nicht angebietet, muss doch nicht gleich das
PA-Forum für solche Fragen herhalten.
Und für die Profs hält der Fachhandel die entsprechenden Sets vorrätig.
Das musste ich hier leider mal loswerden.
Schönes WE

Vielleicht solltest Du es mal in der Schule beim Basteln ansprechen,
Pappe, Schere und auf gehts.
Aber die Feinmotorik sollte schon funktionieren.
Nur weil Conrad es noch nicht angebietet, muss doch nicht gleich das
PA-Forum für solche Fragen herhalten.
Und für die Profs hält der Fachhandel die entsprechenden Sets vorrätig.
Das musste ich hier leider mal loswerden.
Schönes WE

Reichelt ist ja nun nicht der einzige.
Google mal, da findest Du bei einigen Comuter-Zubehör Handlern
auch 5 m lange, ansonsten selber anfertigen.

Zu Frage eins: Das Teil hat 1990 bei Musik-Prduktiv 610,00 DM gekostet.
die andere kann ich dir nicht beantworten, hab entsprechende Adapter.
Frag doch mal bei Beyer an. Vielleicht machen die dir auch einen guten Preis für den Umbau auf XLR.

Das M88 war ja mal das bevorzugte Vocalmic von Phil Collins.
Der verschraubbare Stecker ist nach DIN 41524, wurde manchmal auch Kleintuchel genannt.
Gibt es bei den einschschlägigen Elektronikfachhändlern, und ist heute
noch weitverbreitet in Industriemessgeräten und im Medizinbereich.
Belegung 3- 1+
2ground

Siehe auch:
http://www.sengpielaudio.co.uk/Anschluss-Stec…Mikrophonen.pdf
und unter http://www.amphenol-tuchel.com findest Du die passende
Kabeldose.

Genauere Angaben findest Du auf
http://members.aol.com/mihartkopf/

MKE 66
STEREO-Microphone for amateur/semiprofessional use. It provides an XY stereo image (intensity stereophony). It can be battery operated only, phantom powering is not possible. The mic must be installed the way the battery check LED points left hand side.

Polar Pattern Uni (Cardioid) x2
Frequency Range 40 ... 20000 Hz
Sensitivity 5 mV/Pa
Impedance 600 Ohms
S/N Ratio at 94 dB SPL 58 dB
Power supply battery 1.5 V AA-type
Connector (L/R unbalanced) XLR 3pin male

Desweiteren hat das Mikro eine 2stufige Bassabsenkung, ist sehr empfindlich auf Handgeräusche, macht aber auf einem Stativ gute Aufnahmen.

Es wurde hier nach dem M 201N gefragt, diese Typenbezeichnung steht für den Kleintuchel (1+, 3-, 2 ground). Würde er eins mit XLR besitzen, wäre die Bezeichnung N(C). Wenn die günstig zu ersteigern sind, lohnt sich der Bau eines Adapters.
Das M201 wurde auch unter Revox M3500 vertrieben, mit geringen ausserlichen Unterschieden (rückwärtiger Schalleinlass).
PS: Bin nicht der Verkäufer, will meine auch nicht loswerden.
