Mir hat die ganze Sache keine Ruhe gelassen und hab schnell noch mal nachgemessen. Die obere Kurve ist der Generatorausgang.
Signal über Main In rein und am Main Out raus - alles OK
Signal über Main In rein und Ch1 Out raus - alles OK
Signal über Ch1 In rein und Ch1 Out raus - da haben wir den Salat
Signal über Ch1 In rein und über Main Out raus - wieder alles OK
Ich denke jetzt haben wir den Fehler gefunden.
Warum man bei einer Nachricht über PN sich anmelden muss?
secluded kannst du mir den per PN schicken, ich bin da nicht registriert.
audiobo natürlich kann man die Phase drehen um 180°. Viele Pulte haben das im Eingang.
Neugierig auf den Beitrag habe ich mir das Gerät auf den Messplatz gepackt. Das Ergebnis ist beruhigend und Behringer kann man keine Schuld geben.
Main Out und Kanal 1 als Split, also alles OK.
So würde es aussehen wenn die Phase gedreht ist.
Das sagt uns, dass der Phasendreher nicht an dem Gerät liegt, sondern an dem was daran angeschlossen wurde. Der Fehler liegt wo anders.
Ich wollt im Schaltplan die Sache kontrollieren, aber gerade von dem Gerät habe ich keinen. Wenn einer von den Kollegen aushelfen könnte, vielen Dank.
funkbrother jetzt würde mich die Antwort darauf interessieren.

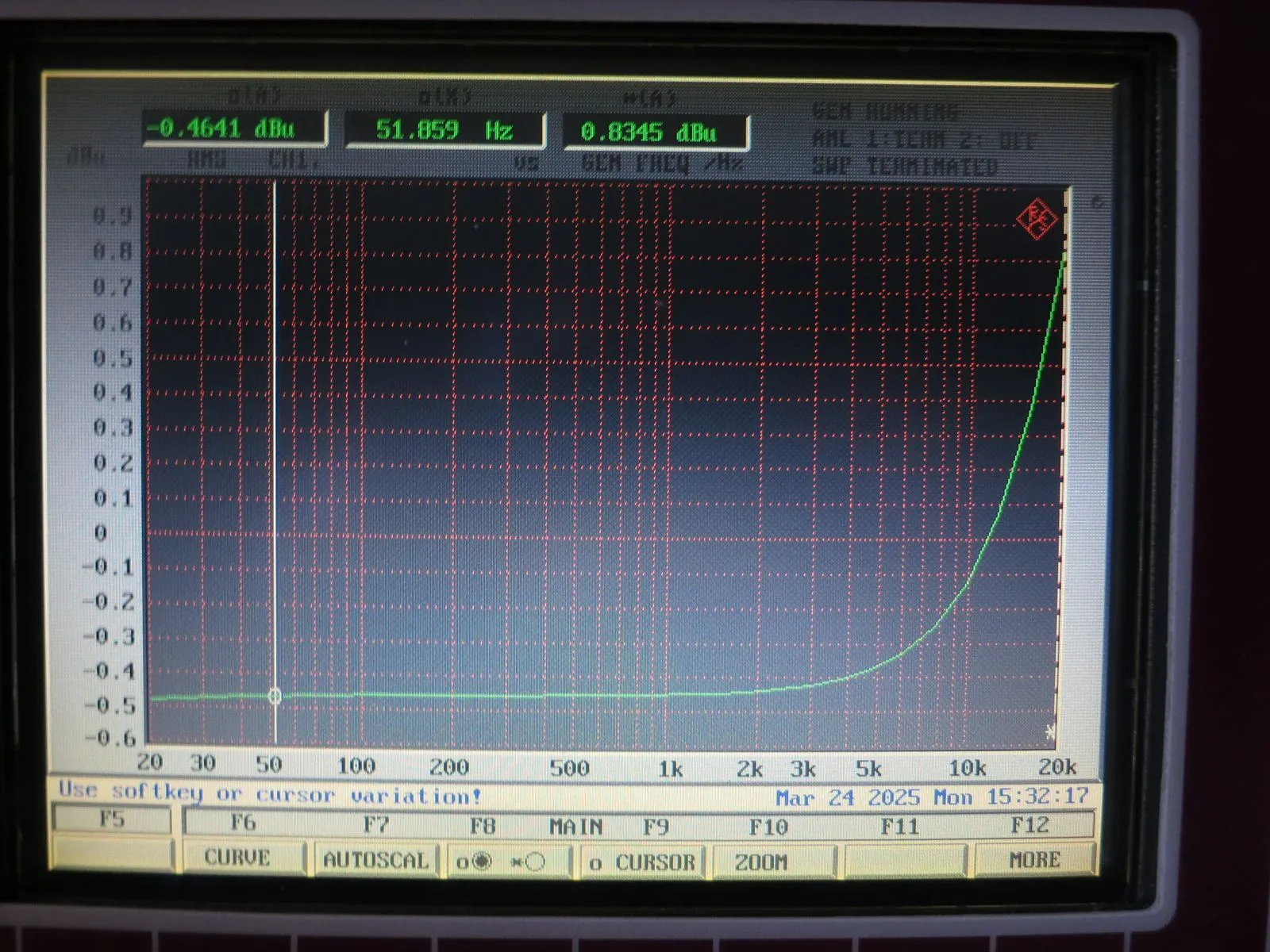

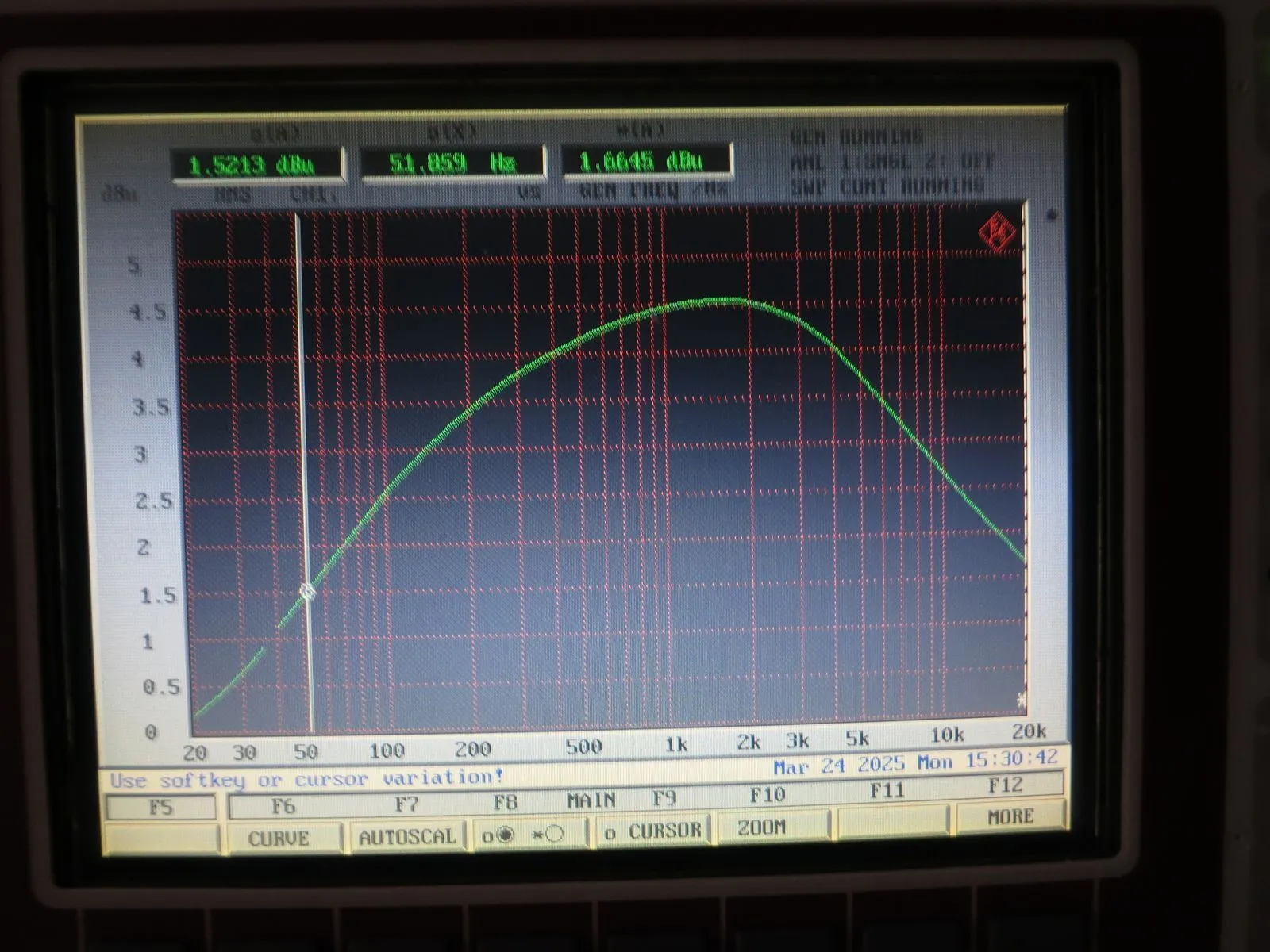

TomyN ich hatte von den vorherigen Messungen noch auf V stehen. Hier noch mit dBu als Y Achse.

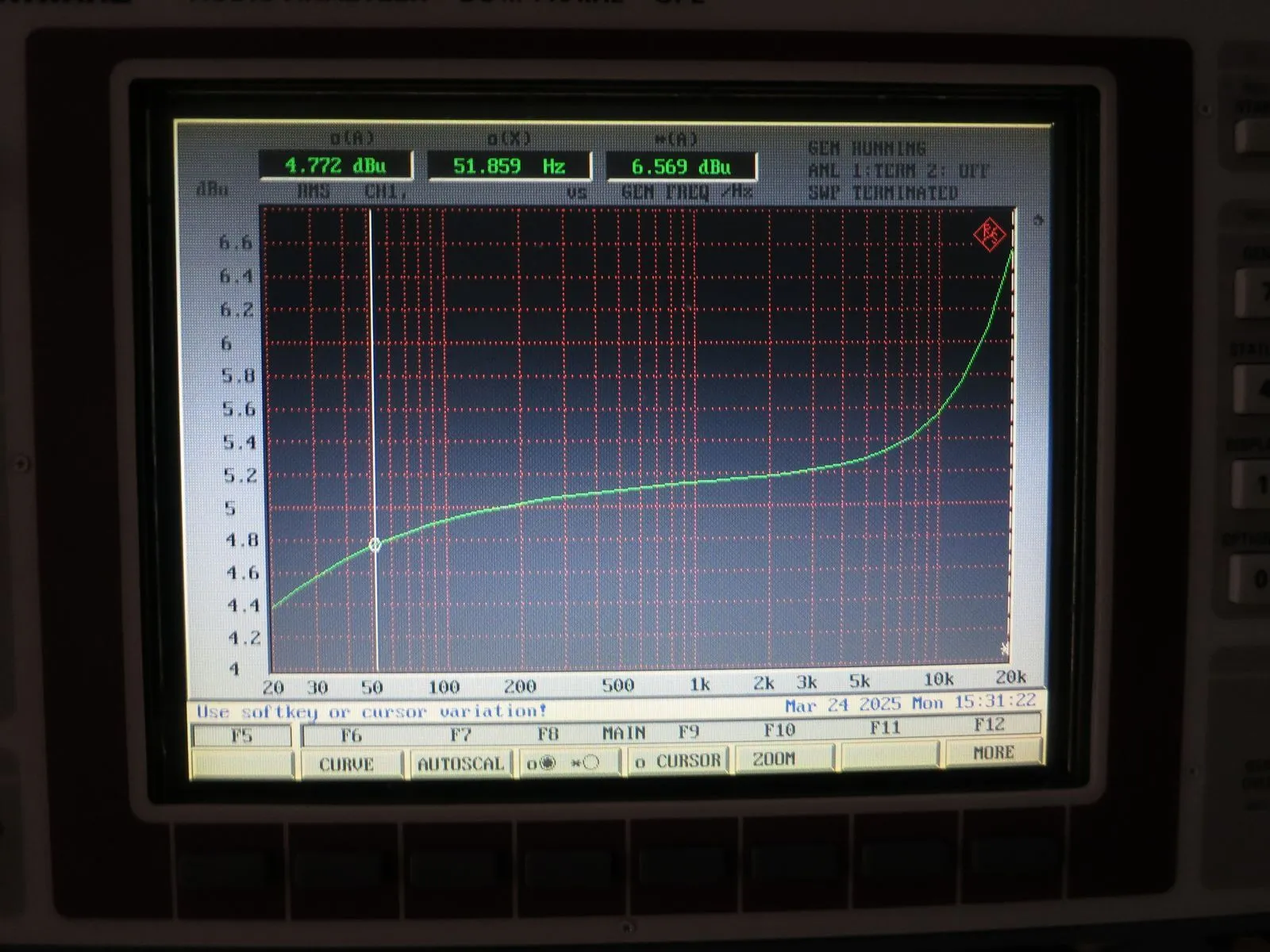

Eingang 1 und 2 angeschlossen gleiches Signal

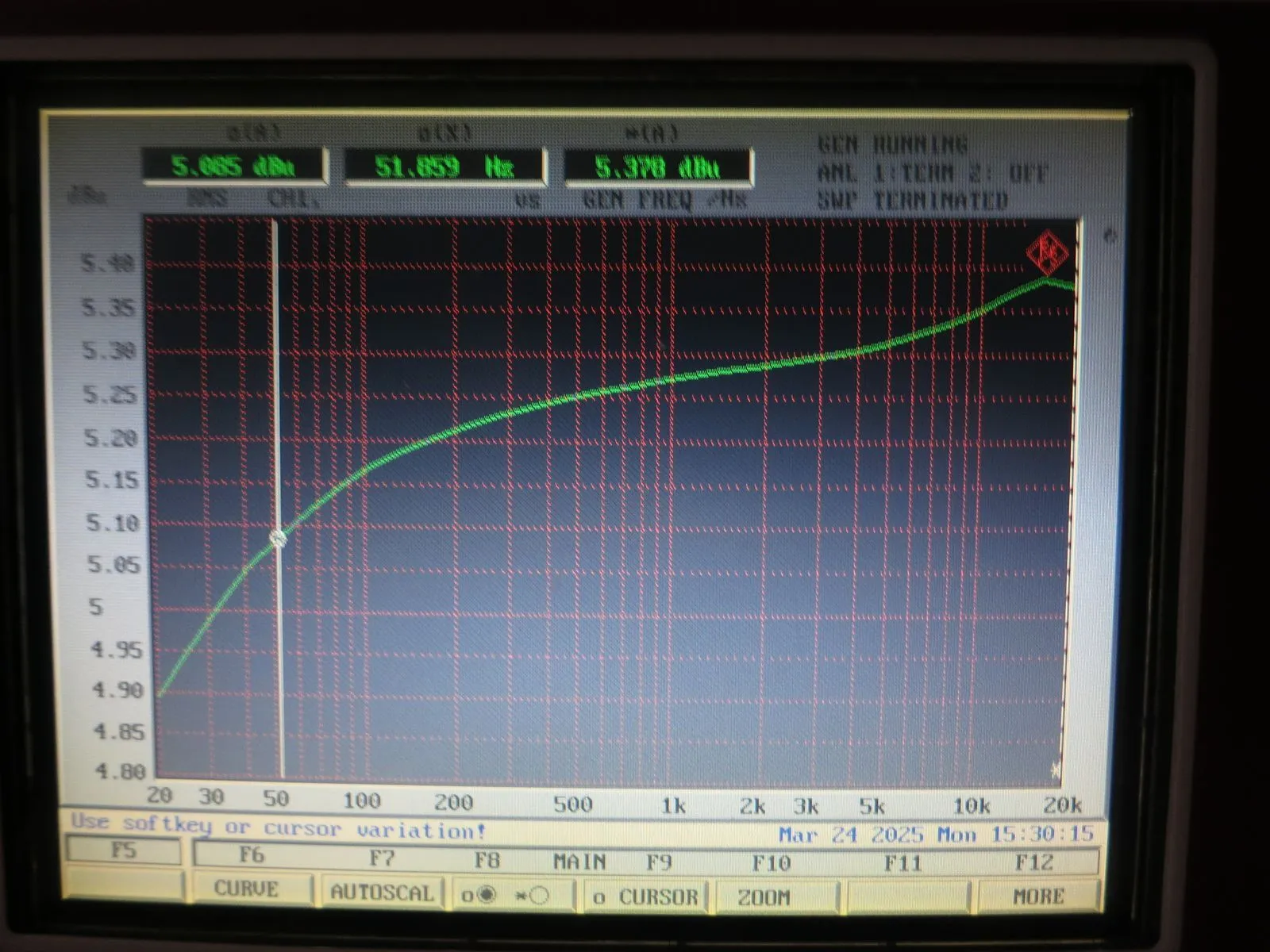

Eingang 1 Signal Eingang 2 nicht gesteckt
Eingang1 nicht gesteckt, Signal nur über Eingan2
Eingang 2 Pin 2+3 kurzgeschlossen
Die Eingangsimpedanz steht auf 200kOhm

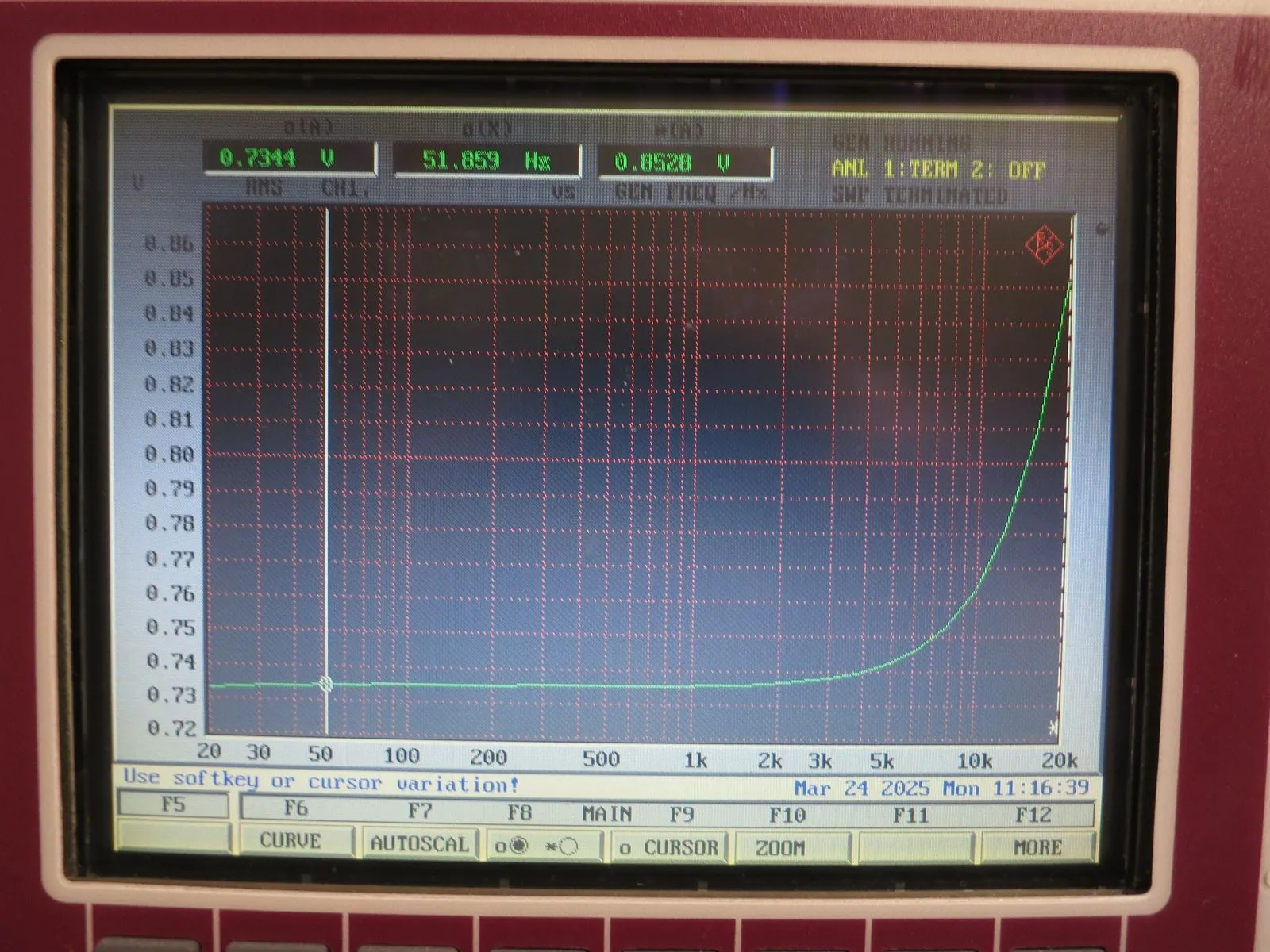

Für große Experimente habe ich keine Zeit, aber ich habe die LC-31 mal an den Analyzer gehangen.
Pegel: 1,44V
Ausgang: 200 Ohm sym.

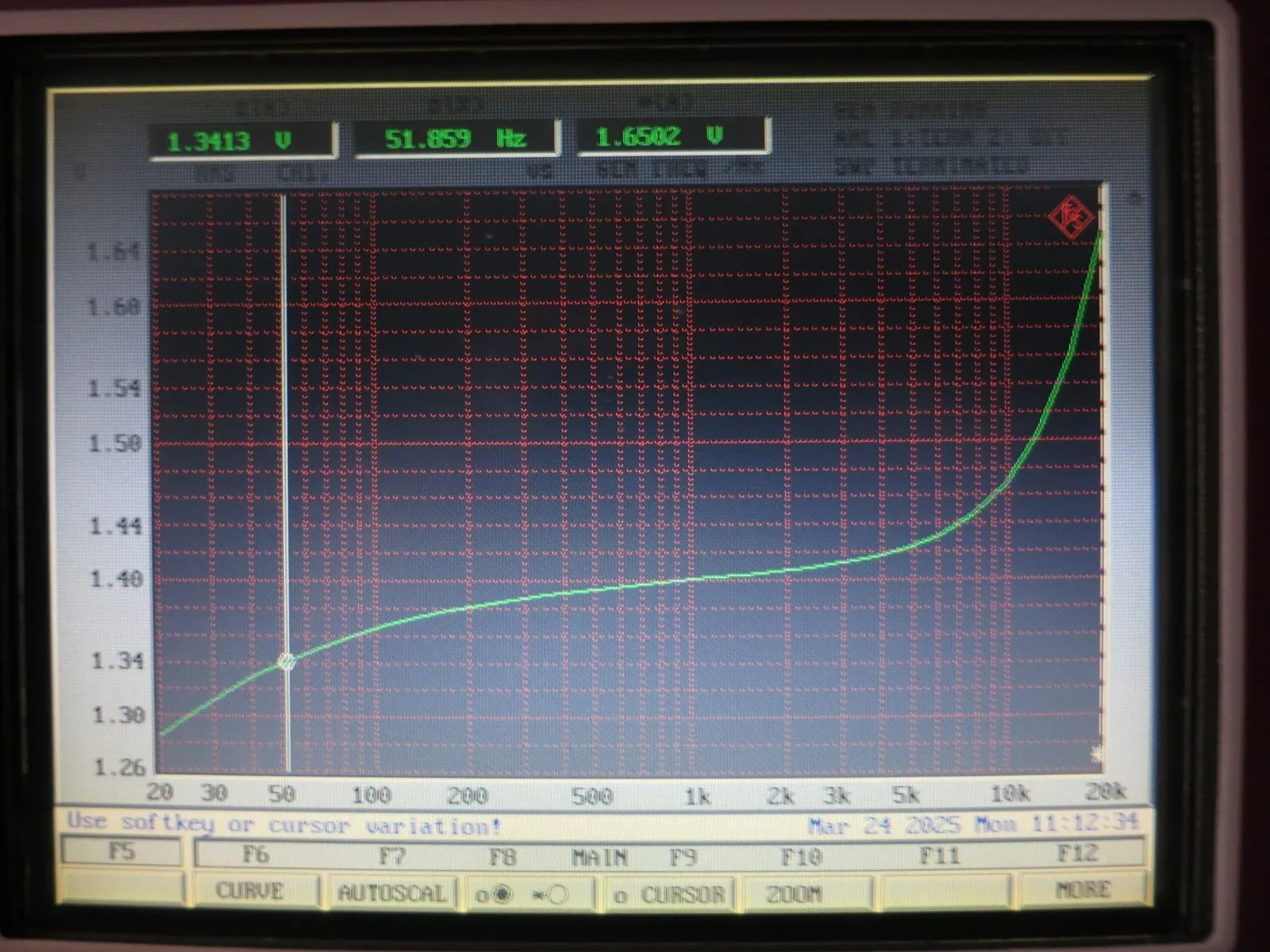

Eingang 1 und 2 angeschlossen gleiches Signal

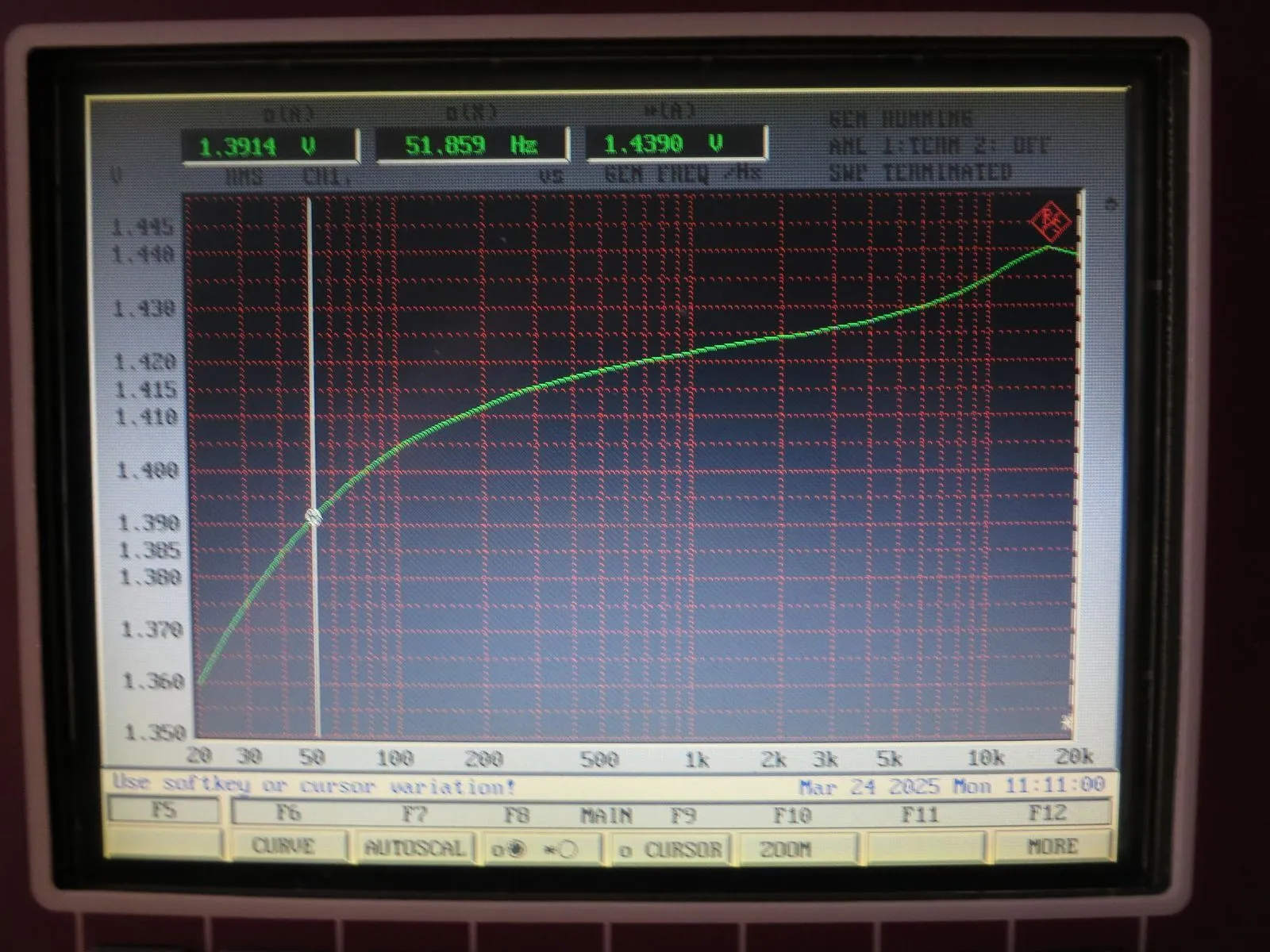

Eingang 1 Signal Eingang 2 nicht gesteckt

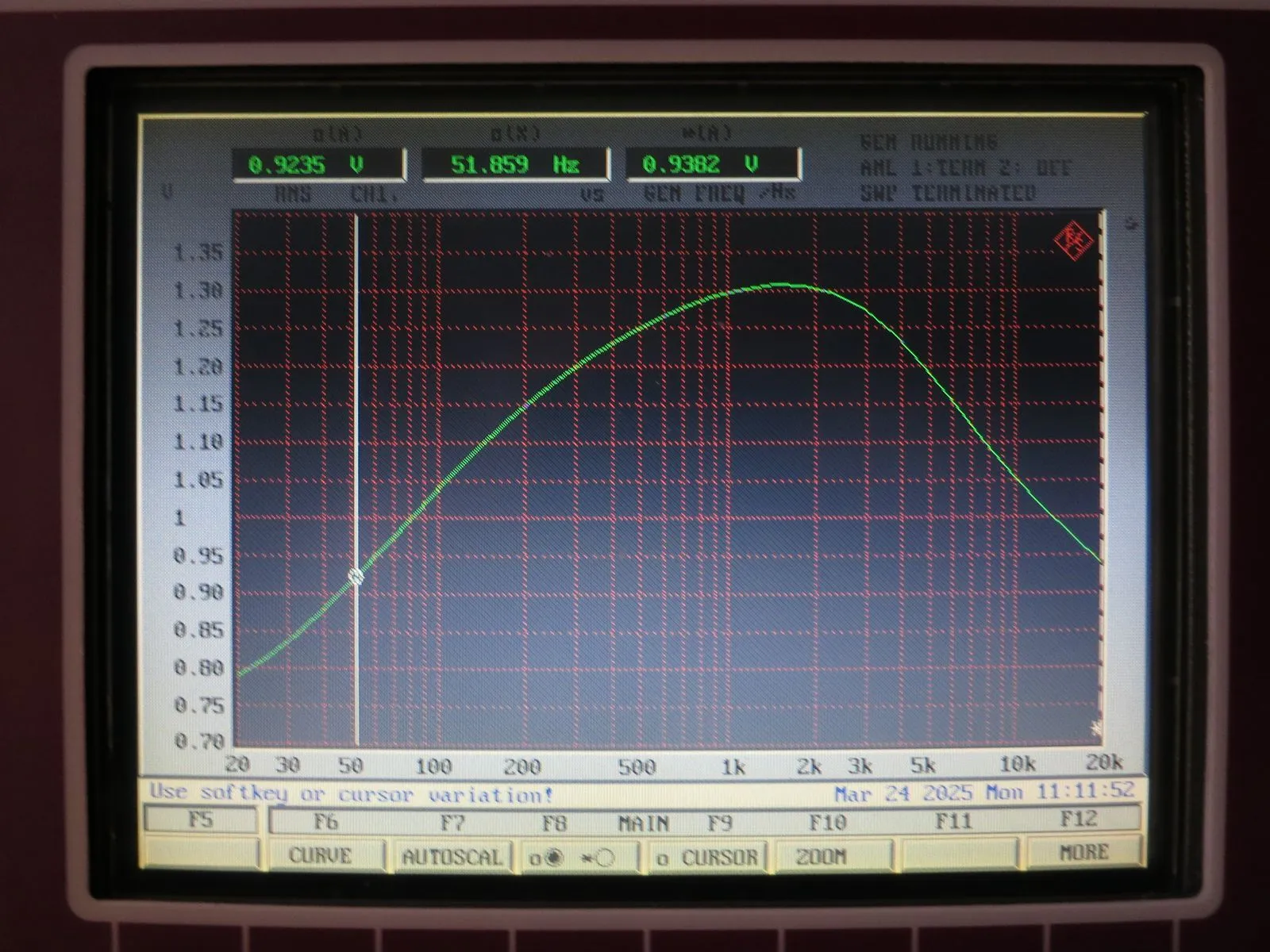

Eingang 2 Pin 2+3 kurzgeschlossen
Eingang1 nicht gesteckt, Signal nur über Eingan2

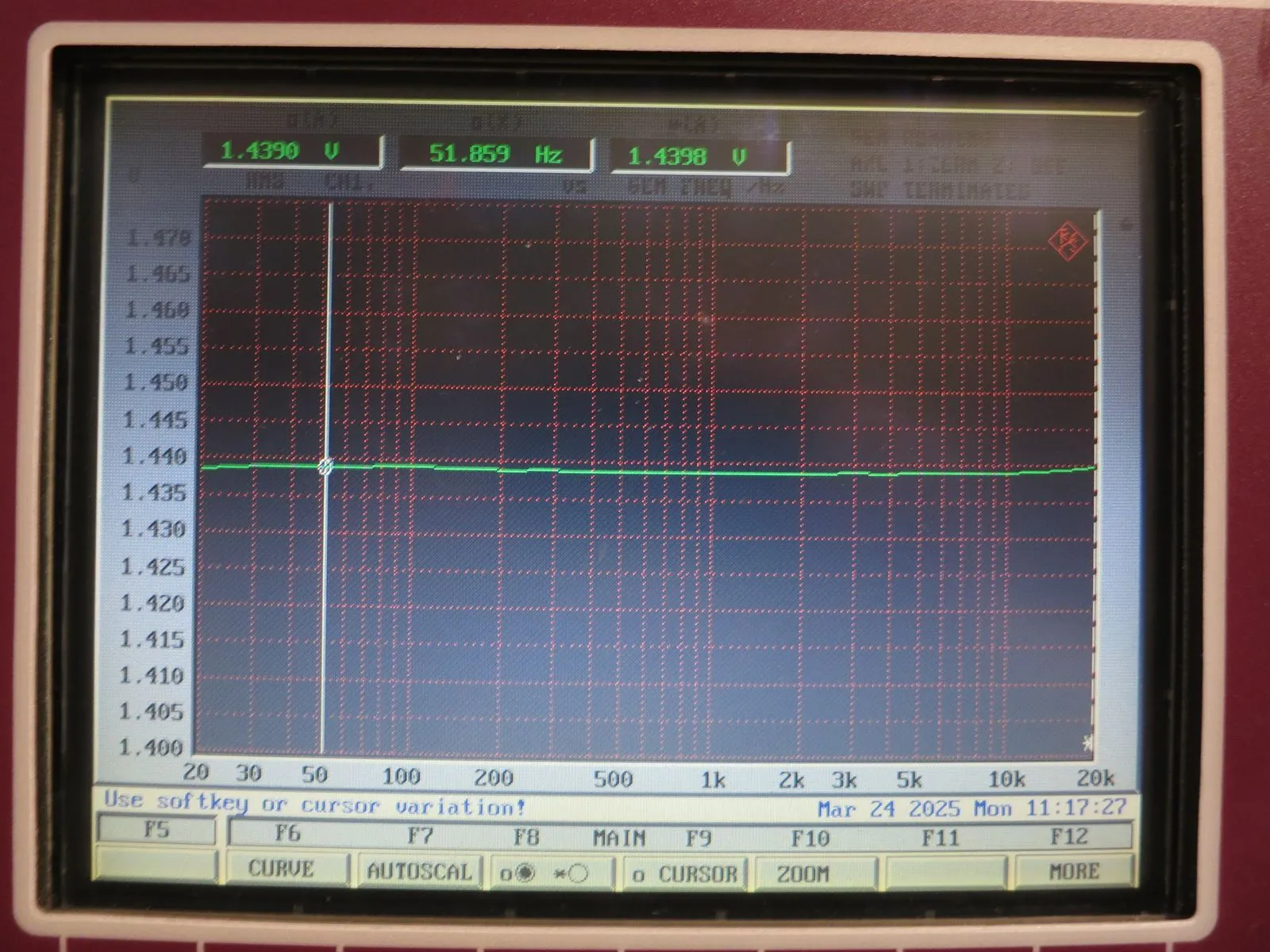

Damit keiner denkt der Analyzer macht solche Messfehler
LC-31 raus und nur die Kabel gesteckt.
Über den Rest kann sich jeder selbst ein Bild machen.
Den LC-31 nutze ich immer wenn ein zweites Pult in die bestehende Anlage eingebunden werden soll. Hauptpult geht direkt ohne Trafo an die Amps. Das Gastpult geht über den Trafo dazu und ist damit entkoppelt.
Schau mal ob ich Zeit habe was zu testen.

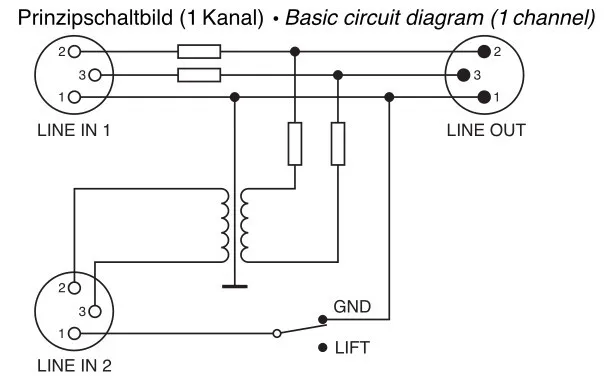

Für den Fall zwei Mischpulte an einem Amp hat Monacor die LC-31 wo aber nur ein Trafo verwendet wird.
Funktioniert prima wenn da ein Pult zusätzlich eingeschleift werden muss.
Ich werde an den Ausgang einen Trafo setzen und bin den Mist von der Backe.
Das sind 2,2k, ich habe es gemessen und es passt mit der Beschriftung.
Beim GL3300 war der Ausgang dann richtig symmetrisch ausgeführt, da habe ich mal die EQs umgebaut.
floger da bin ich beruhigt, ich hatte schon an mir gezweifelt.
Jetzt die Frage bei der Schaltung von Soundcraft, impedanzsymmetrisch ja, aber dafür müsste der Pegel auf am Ausgang von Pin 2 dann doppelt so hoch sein als bei richtiger Symmetrie?
Hallo mit einer Frage an die Elektroniker.
Ich habe hier einen Chinaböller als Mischpult auf dem Tisch mit so einigen Fehlern in der Entwicklung. Beim XLR Main Out bin ich aber etwas verwundert über diese Schaltung. Von symmetrisch, wie angegeben, weit entfernt.
Von Soundcraft Spirit E8 bis E12 kenne ich solche Mogeleien ja:
Diese Schaltung ist auch noch verständlich, wenn auch nicht symmetrisch. Kann mir diese chinesische Schaltung jemand erklären? In meinen Augen totaler Pfusch.
Gruß Gunter
Da wäre doch die Variante von mir die beste Lösung. Mit den beiden getrennten Vorverstärkern können zwei unterschiedliche Mikros gut angepasst werden. Wenn der Tonler sich auch ein eigenes Mikro mit Schalter anschafft, dann kann jeder für sich sprechen und danach stumm schalten. Talkback bleibt immer an.
Herr Nink sein Vorschlag ist sicher eine gute Lösung, aber weil die Mikros über ein Widerstandsnetzwerk zusammengeführt werden, vermute ich, dass der Schalter die ganze Sache wieder beeinflussen wird.
Verwendet man dem img MPA-202 (https://www.img-stageline.de/produkte/audio…aerker/mpa-202/) gibt es zwei unabhängige Vorverstärker und kann das Signal danach mit einem Y-Kabel zusammenführen.
secluded das macht ja Hoffnung ein gutes Interface für Linux zu finden.
Da habe ich jetzt leider lesen müssen, dass 2029 geplant ist, FW aus dem Linux Kernel zu entfernen und auch nicht weiter zu unterstützen.
Auszug aus der Dokumentation:
Nach Abschluss des Projekts werden die Bibliotheken, Dienstprogramme und Ressourcen nicht mehr aktualisiert. Softwarearchive sind jedoch auf kernel.org verfügbar. Der Kernel-Stack hat keinen Betreuer und könnte jederzeit aus dem Linux-Betriebssystem entfernt werden.
