Beiträge von aw-audio

Zitat von uchrisu

Könnte man den Einbruch bei 1 KHz eigentlich durch tiefere Trennung etwas umgehen? Wäre dazu ggf. ein größerer Hochtontreiber notwendig um dann noch Pegeltechnisch mit den beiden 10ern mithalten zu können? Ich denke da z.B. an sowas wie den ND3N. Oder wäre der (obwohl sehr kompakt) schon mechanisch einfach zu groß oder war das aufgrund des höheren Preises nie eine Überlegung?

War damals eine Preis Frage, der HF146 war damals mit weniger als 150 Eur günstig, tief trennbar und Wohlklingend.

Die ND3er sind aber doch ein gutes Stück lauter im Bereich 1 - 4kHz (vorallem 1-2). Unter der Prämisse "Volldampffestigkeit" und Klangkonsistenz unter Last habe ich ein Update auf ND3G gemacht, nur noch leider nicht Dokumentiert (mir fehlt die Zeit).
Aber der 3" Deckel, und leicht tiefere Trennfrequenz stehen dem Konstrukt außerordentlich Gut. Auch die Weichen-Entwicklung ging erfreulich einfach und schnell von der Hand.
Seitdem VituixCad auch die Ströme der Spulen unter Peak darstellen kann, habe ich mich in dem Zuge endschieden bei der V1.5 mit dem ND3G auf eine Luftspule zu setzen.
Sättigungsverhalten der Kernspulen sind schwer in Erfahrung zu bringen, und wo da bei wiviel Ampere die grenzen zu ziehen sind. Generell kann man aber sagen - Wenn keine Luftspule in Frage kommt - das Corobar, I-Kern oder Tritec auf Ferrobar besser geeignet sind als HQ40 / DR56. Je nach Individuellen Erfordernisse und Bedingungen.

Real gemessen (Groundplane) steigt der 15NLW9401 (welcher immer noch am besten klingt) nach oben hin leicht an, das machen die schwer pappigeren "neueren" Chassis wie 15DS100 oder 15NLW4500 nicht, sind dafür leiser, haben aber natürlich deutlich mehr Hub (am Ende kommt mehr raus).
Der "Spaßbuckel" lässt sich dabei Messtechnisch nicht eindeutig belegen, jedenfalls nicht so wie Hornresp oder da in AJhorn es gezeigt wird.
Dennoch kann man den BR-Port auch etwas Tiefer setzen, also an der Engstelle zum Boden 9 statt 10cm, den Rest der Kontur beibehalten, dann landet man bei ca 39Hz Tuning (15DS100), verzichtet aber weiter auf etwas Wirkungsgrad.
In der Praxis nicht schlimm, zu leise ? => mehr Bässe hinstellen.
Bleibt eine Geschmacksfrage was man möchte. Bei den 15DS100 mag ich das. LR24 bei 80 / 90 Hz steht dem dann aber besser, als z.b BTW18 105Hz beim 15NLW9401 (welcher nicht nur obenrum klanglich attraktiver ist).

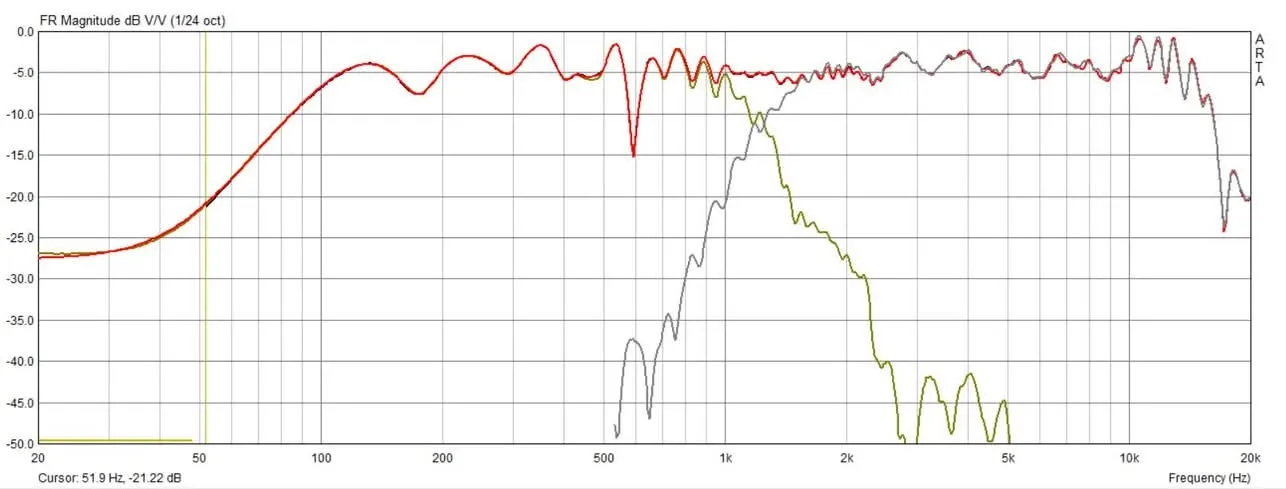

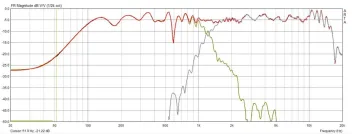

Ich sehe daraus:
- Tiefton sieht eigentlich sehr gut aus, die 6"er kommen recht tief, mit verhältnismäßig wenig Abfall nach unten hin (unterhalb 300Hz betrachtet). Da hätte ich sogar einen stärkeren erwartet.

- Der kleine Peak bei 200Hz könnte von der Messung (wird gefenstert) , Gehäuseresonanz oder unzureichende Dämmung kommen (recht starke Glättung der Messung).

- die breitere Erhöhung um 500Hz bzw. "das es da lauter ist" wäre eigentlich zu erwarten, da 6" nunmal nach unten stärker abfallen (kürzeren Nahfeldbereich). Kann aber auch ein Bandpass der zurückgesetzten Schallwand sein. Muss nicht schlimm sein. Gruppenlaufzeit und Impedanz kurven Betrachtung wäre hilfreich. Der Abfall über 600Hz könnte für den Bandpass sprechen bzw. die Kerbe bei 750Hz.
An der Stelle wäre ich aber Vorsichtig. Da GPM Messungen über 500Hz mit Vorsicht zu genießen sind.

- Generell sollte man mit dem selben Messpegel (Amp Gain Einstellung) und Kalibrierung arbeiten. Bei der letzten GPM Messung hast du bei 500Hz inetwa 94db (1m Gemessen , Spiegelschallquelle => 6db abziehen, oder 2m Messen). Bei der Stativ-Messung hast du im Schnitt 82db (Wenn du auf 1m - horizontal Mic zu Box) gemessen hast).

- Dass die Hochtöner zu leise sind würde ich aus der GPM nicht so einfach interpretieren.

Konkret würde ich zur GPM sagen, Tiefton passt sehr gut, 200Hz in der Stativmessung sind überbewertet.
Ideal wäre GPM Messung bis 400Hz mit der Stativmessung zu kombinieren, unter Berücksichtigung das beide Messungen erneut kalibriert durchgeführt werden. für mich sieht das erstmal recht passend aus.

Ich würde aber auf jeden fall HT und TMT getrennt messen (Stativ) und die Summierung prüfen. Sowie die bereits angesprochenen Winkel Messungen. Und natürlich hören hören hören (Final auch unter Programm Belastung)

Kleiner Zusatz:
ich kenne jetzt dein konkretes Mess Setup nicht, aber dass bei der Stativ-Messung der Pegel unter 100Hz nicht deutlich abfällt sagt mir dass du evt. nicht mit genug Pegel gemessen hast, oder besser gesagt der Rauschabstand zu gering ist.

Zitat von Jan Peh

@transported

Naja laut WinISD sollte ich eher einen Buckel bei ca 100Hz haben, wie man in der Messung sieht ist davon nichts übergeblieben. Allerdings sitzt der Br Kanal auch auf der Rückseite, hat das Messtechnisch im freien damit was zutun?

aw-audio

Ich hab bisher noch nicht verstanden was eine GPM bei einem Top, welches hat 1,8m über dem Boden hängt bringen soll, in dem Einsatzgebiet bringen mir die Reflektionen doch auch nichts?

Reflexionen hast du durch die Stativ Messung vor allem im Tieftonbereich z.b < 200 -300Hz. Gatest du korrekt, wirds auch ungenau oder fällt zu früh ab, so kannst du ohne angehängte GPM (korrekt ausgeführt Reflexionsfrei) nicht sinnvoll die Tiefton Response ermitteln.
Es sei denn du misst in z.b 10m höhe oder mehr.
Wie die Lautsprecher final eingesetzt werden mit welchen Reflektierenden Umgebungen, oder Raum-Moden (Wand, Bühnen Seite, Boden) steht auf einem anderen Blatt. Man möchte aber einen idealen Ausgangszustand haben.

Messe TT und HT getrennt, und vergleiche mit der Summe im Hinblick auf Addition (Phase). Und Messe unter Winkel. Vereinfacht vielleicht auf 0° und -30° Horizontal und Vertikal auch z.b 0° und -20°. Natürlich gehen auch mehrere Messungen auf dem Drehteller um sich ein Polar Plot anzuschauen.

Btw. mit der Impedanz sehe ich das absolut unkritisch. Wenn die Box auf Nennleistung läuft dürfte der Widerstand knapp doppelt so hoch sein...so what.
Und 150Hz fürn 6"er ist gar nicht schlecht 4Pi gemessen.
Aussagekräftig wird der Tiefere Messbereich aber es aber erst mit einer GPM Messung auf Schallharten Boden.

Zitat von VoiceMedias

Vielen Dank für die Hinweise. Ich schaue mir dann mal den B&C DE991 mit 3,4er Voice Coil an. Möglicherweise ist er nochmal hochauflösender als die 4" Kandidaten aber etwas belastbarer als der alte DE800.

Falls du den DE991 testest, schreibe hier im Forum sehr gerne ein Feedback. Für (m)ein Doppel 10" Horn bin ich auch auf der Suche nach etwas potenterem für > 1,2khz 3rd Order passiver Trennung.
In meiner Vorstellung kreist der DE980TN, DE1090TN & ND3T bisher am meisten.

Beim DE991 stört mich die vergleichsweise starke Resonanz bei 11khz und der lt. Datenblatt zurückhaltende super HF Bereich über 14kHz.
Zudem scheint unter den B&C Varianten der DE980TN insgesamt den besten Wirkungsgrad zu haben. Der 1090TN scheint bei z.B 1kHz leiser zu sein als der DE980TN. (Gehört habe ich aber weder DE991 noch DE1090TN)

Generell mag ich keine HT-Treiber welche bei 10Khz nur 100db haben (für ein Horn-Top). Das würde bedeuten dass man die 4 fache Leistung per EQ hinzufügen müsste (ca. 106db Referenz zur rest-System Abstimmung). Ansprechen tue ich damit zb. ND3N oder HF1440.

P.s mit dem DE880TN bin ich aktuell im Direktstrahler-Bereich was am Entwickeln.

Sehr cool, gibt es Messungen vorallem neben den Achsen ?

Such mal nach "Alu Butyl"

Alleine wegen der unpassenden/unstetigen und vertikal viel zu breiten abstrahl Charakteristik finde ich coax tmt uninteressant.

Die einzigen die annehmbar wären, wären die b&c htx.

... Was will man mit 80*80 Grad (ohne Horn) wenn nicht ausschließlich Monitor Betrieb. Außerdem brechen die meisten , wenn mit Horn Aufsatz schon unterhalb der empfohlenen x-over Frequenz auf. Konventionelle tmt und HT getrennt, sind da weiterhin überlegen m.M.n.

ich bin bisher immer gut gefahren, mit
- Chassi in den ausschnitt setzen

- mit 4-6mm Bohrer leicht anbohren

- Chassi entnehmen, und mit zb 7mm (für M6) durchbohren
- Einschlagmuttern mit geeigneter Opfer-Schraube und ordentlich Drehmoment (nicht zu viel) reinziehen
- Dabei die Einschlagmutter mit einer Flachzange beim einziehen mit der anderen Hand festhalten, damit die Nasen nicht außversehen umklappen beim einziehen.
- Ab und zu die Opfer-Schraube wegen Abnutzung wechseln.

P.s bei https://www.aoyueaudio.com/ kann man die beliebten Kurzhorn 2x12 Kopien ohne Chassis für ~330 Eur inkl Shipping ordern.
Aber wie Fux richtig erkannt hat, gehts ja nicht ums 1:1 Abkupfern.

Von "Horn" hatte ich unter der Ziel-Vorstellung des Thread-Erstellers nichts gelesen.
Das sieht mir eher nach einer "Gratis" Gegebenheit aus, aufgrund des Coax-Aufbaus.
Ziel ist eher Kompakt, da ist ein Hornstummel m.M.n entbehrlich.

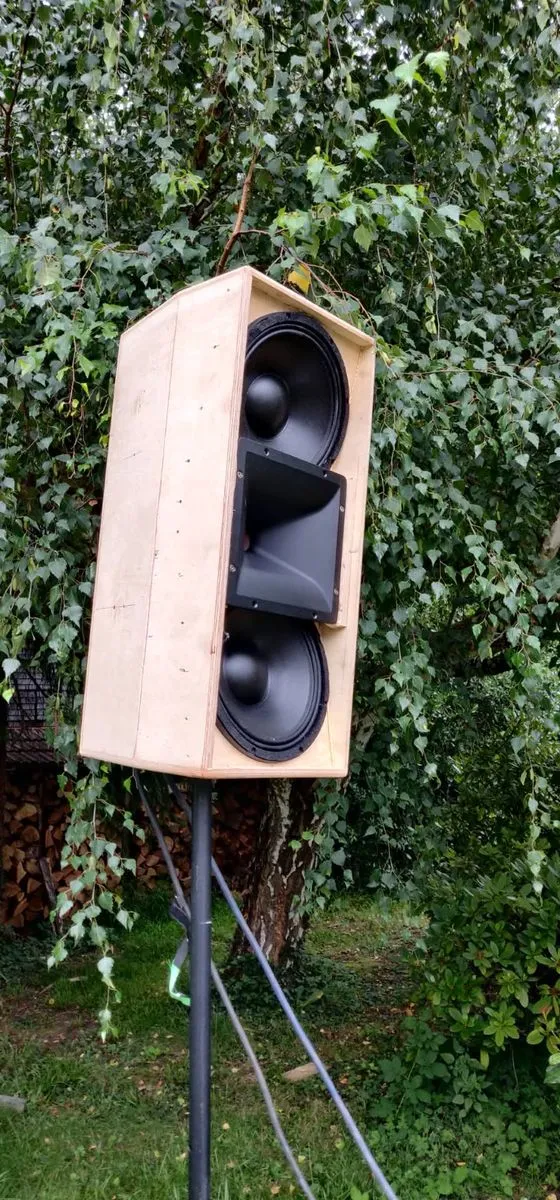

Bei der klassischen V-Anordnung wie es viele HST praktizieren, muss man zumindest in der Mitte den Slot freilassen für den Flansch des Horns, welcher i.d.R 120mm beträgt.

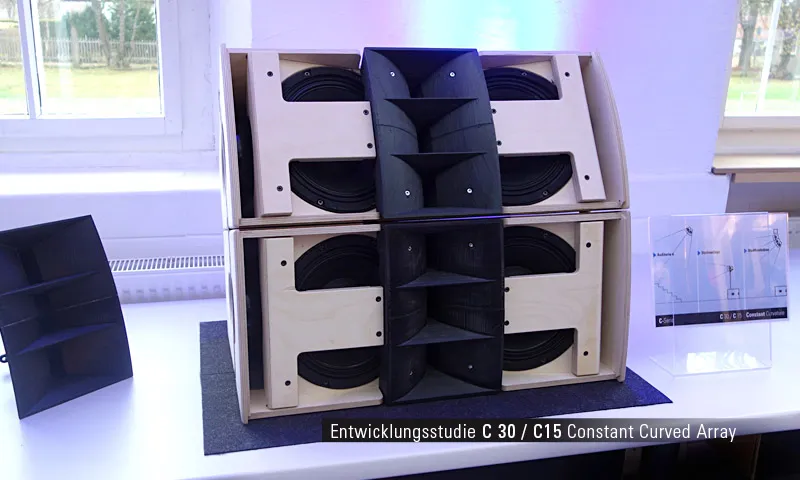

Ja da kommt die Problematik von Fux zum tragen, starkes kippen => viel Bandpass im kritischen Bereich < X-over. Ein bischen kann man durch konstruktiven Aufwand diesen Effekt optimieren durch, Schalliinse, oder Horn-Flankenabdeckung, wie bei der Seeburg C-Serie (im Bild).
Coda geht mit der Hops da den Weg, die Seiten einfach offen zu lassen, durch eine endsprechende Ausarbeitung des Front-Gitters.

Will man möglichst bzw noch kompakter, muss man zusehen, dass man
a) diese 120mm des Horn Flansches Vertikal noch einsparen kann, und
b) die angebachte Bandpass Problematik minimal bzw für den Gesamtzweck unkritisch hält.

Eine sehr tiefe Trennfrequenz fällt da raus, weil ein großes Horn zb RCF H950 die gesamte Box unmittelbar größer macht.
P.s Bei Hörnern dieses Formats bietet sich natürlich Theoretisch der Aufbau einer Seeburg K24 an.
Aber die Variante des "Slot Loadings" der 12er scheint auch enorme Nachteile zu haben, und in der Response mehr als unstetig zu sein. Zur K24 lassen sich ja viele User Kommentare er-googlen.

Diese Überlegungen führen dazu, dass möglicherweise ein direkt Coaxialer Aufbau (TMT Schallwand gerade, HT direkt davor) eine effiziente Form eines kleinen Gehäuse darstellt.
Problem nur, das HT-Horn muss kurz sein, xover also hoch, und die schmale Gehäusebreite im Verbund mit dem HT Horn sorgt vermutlich für einen deutlichen Bandpass-Effekt.
bei hoher X-over muss ebenfalls der vertikale Abstand der abstrahlenden Chassis unter betrachtung der abzustrahlenden Frequenz endsprechend minimal gehalten werden.
Wenn man da bei 60cm Bauhöhe bleibt, und mit Schall-Linsen arbeitet. Kann das von Vorteil sein.

Zitat von test

Warum nicht beide Treiber als b und den ht ins v? Machen doch diverse Hersteller vor

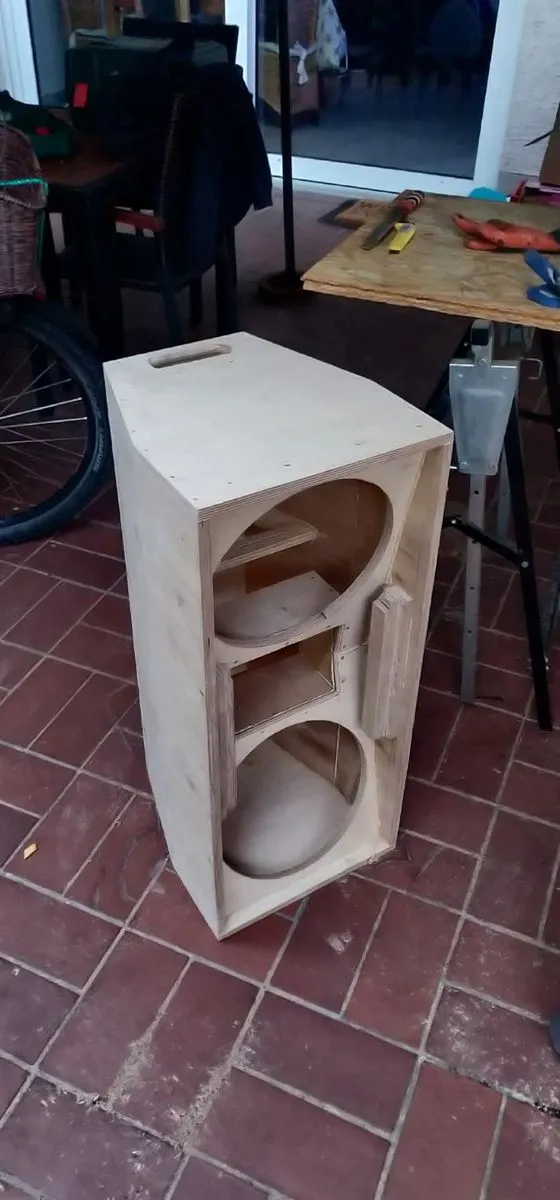

Meinste so?

Wird halt deutlich höher und größer. Hier als Beispiel 80cm Höhe bei Doppel 12 (nicht sehr steil gekippt)

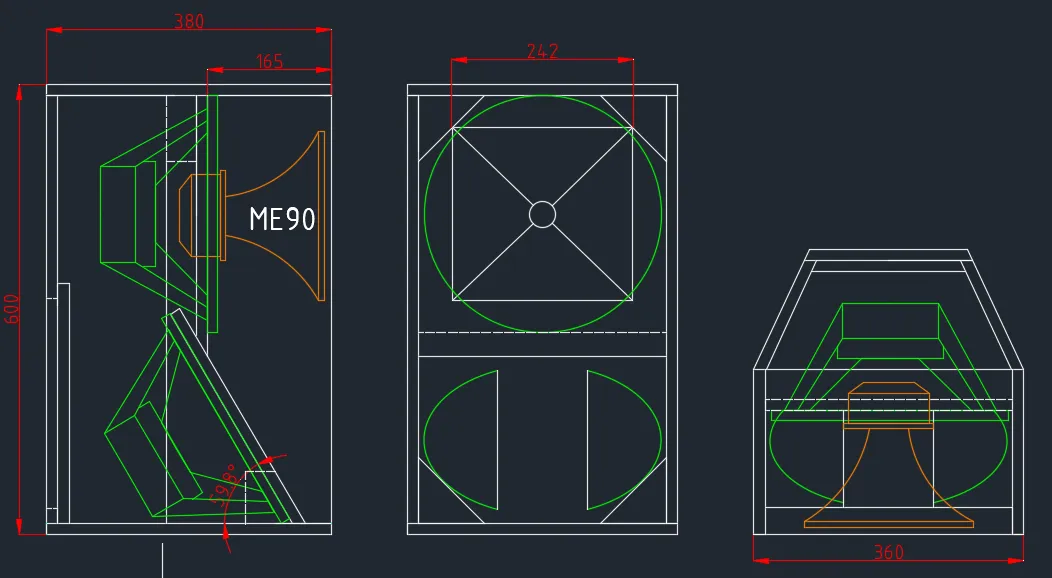

Die Idee eines ultra kompakten doppel 12" find ich echt Gut (obgleich ich selbst derzeit doppel 10" favorisiere) inspiriert mich aber das Vorhaben, und habe hier mal versucht - Exemplarisch - 2 12"er noch kompakter unterzubringen.
Da würden natürlich noch etliche Details fehlen.
Die Primäre Frage ist halt, der Effekt der Abschattung des oberen 12"ers durch das Horn, und der Schallwandversatz nach hinten in Kombination mit den Parallelen Wänden (Harmonic Design HLS lässt grüßen).

Zwecks Übernahmefrequenz, darf der untere 12"er hier noch keine Richtwirkung (nach oben) aufweisen. Ggf ließe sich das durch Anpassung / Ausarbeitung der PhasePlug Schall-Linse optimieren.

Ja teste das mal mit richtigen PP vs Platte. Bei meinem 10" Horn Top hatte ich nur leichte Verbesserungen über 1,5khz im Vergleich zur Platte. Phase Plug zum testen war eine ausgeschäumte 2l Cola Flasche zurchtgeschnitten. Im Endeffekt hatte die Platte vollkommen gereicht.

P.s der 10ntlw2000 dürfte oben Richtung 1khz leiser sein als der 10nmb420, welcher im PS-H210 sehr gut performt. Alternativ könnte ich mir da (weil die 18s Preise seit Corona höher sind) nur den B&C 10mbx64 vorstellen, oder RCF MB10N305. Nennenswert Hubvorteile hat der 10ntlw2000 ja auch nicht, und durch den geringeren QTS ggü 10nmb420 oder 10mbx64 eher noch weniger Low Mid < 200Hz.

Interessant mit den ND3N an den XR Hörnern. Ich fand den vom hören her, dem Faital HF146 sehr ähnlich. Bei Schlagzeug hatte der ND3N etwas mehr Präsenz, ich habe das als leicht besseren Detail-Reichtum empfunden. Insgesamt fand ich den ND3N sehr Gut.
Den neuen RCF NDT895 gebe ich beim nächsten Projekt vielleicht mal ne Chance, der sieht für mich vielversprechend aus, und ist günstig.

Beim Faital HF1440 bin ich irgendwie zwiespältig, der mag offenbar nicht jedes Horn wegen dem Exit Angle, wenn da bei 1-2khz 8-10db fehlen ,bedeutet das ja auch eine massiv verringerte Leistungsfähigkeit. Und generell fällt der oben ziemlich stark ab. Wenn man sich also das Leistungsintegral anschaut, - finde ich - stehen viele klassische 3" oder 4" Titan Treiber besser da.
Leider findet man keine Messung vom HF1440 am zb. ME90 Horn.

Aufjedenfall ein sehr spannendes Projekt, ich würde mich freuen, den weiteren Verlauf der Entwicklung hier weiter zu verfolgen.

Zitat von uchrisu

Es war auch zuerst als Doppel 10er geplant, allerdings ist bei allen Bestückungen, die ich probiert habe der Einbruch unterhalb von 200 Hz so stark, dass ich hier deutlich an Maximalpegel verlieren würde. Daher bin ich auf Doppel 12er gegangen.

Interessantes Projekt, bin derzeit auch am überlegen eine noch kompaktere Version der PS-4 (doppel 10" 1,4") zu bauen, änhlich der TW T20N ~ 60cm Bauhöhe.

Als 12"er könnte der Faital 12FH520 auch interessant sein, zumindest auf dem Papier ist er dem Beyma doch recht ähnlich, aber günstiger.

Zum Naturgemäßen Abfall < 200Hz bei 10" oder 12" je Charakteristika im Vollraum.
Was spricht dagegen, diesen Pegelverlust durch EQ beizukommen ? rein von der Simulation, sollte das bei einschlägigen Chassis mit 6-7mm x-max drin sein, bei 75-85Hz Tuning und kleinen Voluminas.

Als 10" find ich den B&C 10NW76 interessant, da er bei Audioexpress im schnitt mit 98db gemessen wurde, und auch als 16Ohm Version vernünftige Parameter hat.
18S 10NTLW2500 baut dagegen zu tief (Hochständer Flansch) und ist erst im July verfügbar.
Faital 10FH520 wurde mit 95db gemessen und hat damit eine etwas zu geringe Sensitivität (Quelle: https://diy.midwestaudio.club/discussion/639…sound-ciare-etc). Zudem hat der NW76 ziemlich gute Verzerrungswerte.

Was genau macht der Sica CD 124.75/N353 besser als 18s oder B&C ? die Resonanzfrequenz wäre ja bei den ND3ern etwas tiefer.
Hier gibt es auch einen Unabhängigen Test zum Faital HF1440/HF1460, falls noch nicht bekannt.
https://audiohorn.net/test/compression-driver/1.4inch/

P.s so wie im gezeigten Aufbau der Doppel 12" Version, könnte ein Slot Phaseplug (wie Nexo Geo z.b) hilfreich sein, um die Response über 1kHz im Übernahmebereich etwas zu verbessern

Ich habe die IHOS D6004 (über FOS, gewerblich am günstigsten zu beziehen).
Hatte die mit 6 x PS-Bässen V2 als Beistell-Mono Stack in einer Disko getestet. 4x 18s 15nlw9401 8ohm , 2x B&C 15DS100 8ohm, Low-Cut 35Hz BTW 18db.
Kurz vor Clip sind die 15DS100er mechanisch am Limit,
die 18s ein Stück früher (verständlich).

Hat jemand ne Info welche Tail-Spannung die Gisen D4.15 hat ?

Wo bekommt man die zu so einen günstigen Kurs ?

Zitat von ralle14

Mit den Lab Clones hat die Kiste nicht viel gemeinsam, das Modell D415 dürfte mit ziemlicher Sicherheit der OEM sein:

https://www.gisenaudio.com/high-efficienc…with-high-power

Ich hatte auf einer Veranstaltung mit genau diesen Endstufen eine zweifelhafte Erfahrung, das soll aber keine allgemeingültige Aussage sein.

Gibt es genauere Infos zu den Zweifelhaften Erfahrungen ?

Zitat von e-on

https://www.alibaba.com/product-detail…2195933400.html

Davon hab ich mir auch mal welche kommen lassen, sowohl 1" als auch die 1,5" Variante. Von der Abstrahlcharakteristik haben die mich aber nicht überzeugt. Die "Assymetrische Abstrahlung" ist irgendwie nicht mein Fall, da die Einschnürung primär ab über 6-8Khz einsetzt. Beim abwandern der Horizontalen Achse ändert sich also ziemlich die Amplitude. Ich mags eher CD (constant Directivity).

Ansonsten....die China Hörner sind eigentlich über Aliexpress konstant verfügbar. Ob das in 10 Jahren noch ist, ist fraglich. Aber die kosten nicht viel und man kann sich ja endsprechend bestände kommen lassen.

Zitat von F.A.Bi.A.N.

Hmmm also einen DE610 habe ich laut meinen Unterlagen nicht gemessen, jedoch den DE254 TN. Wenn mich nicht alles täuscht, ist das ein kompakter Treiber mit 1,7"-Schwingeinheit.

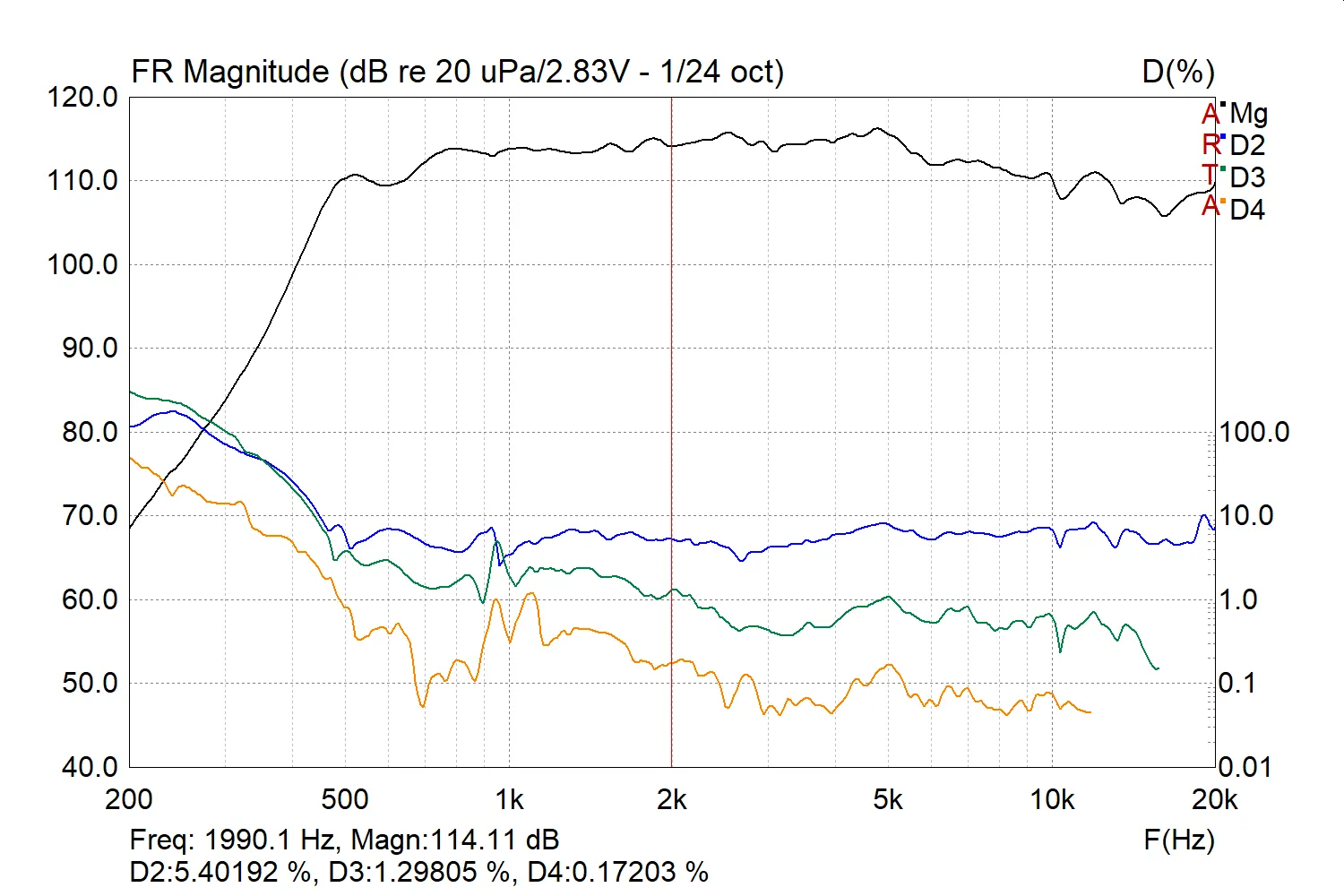

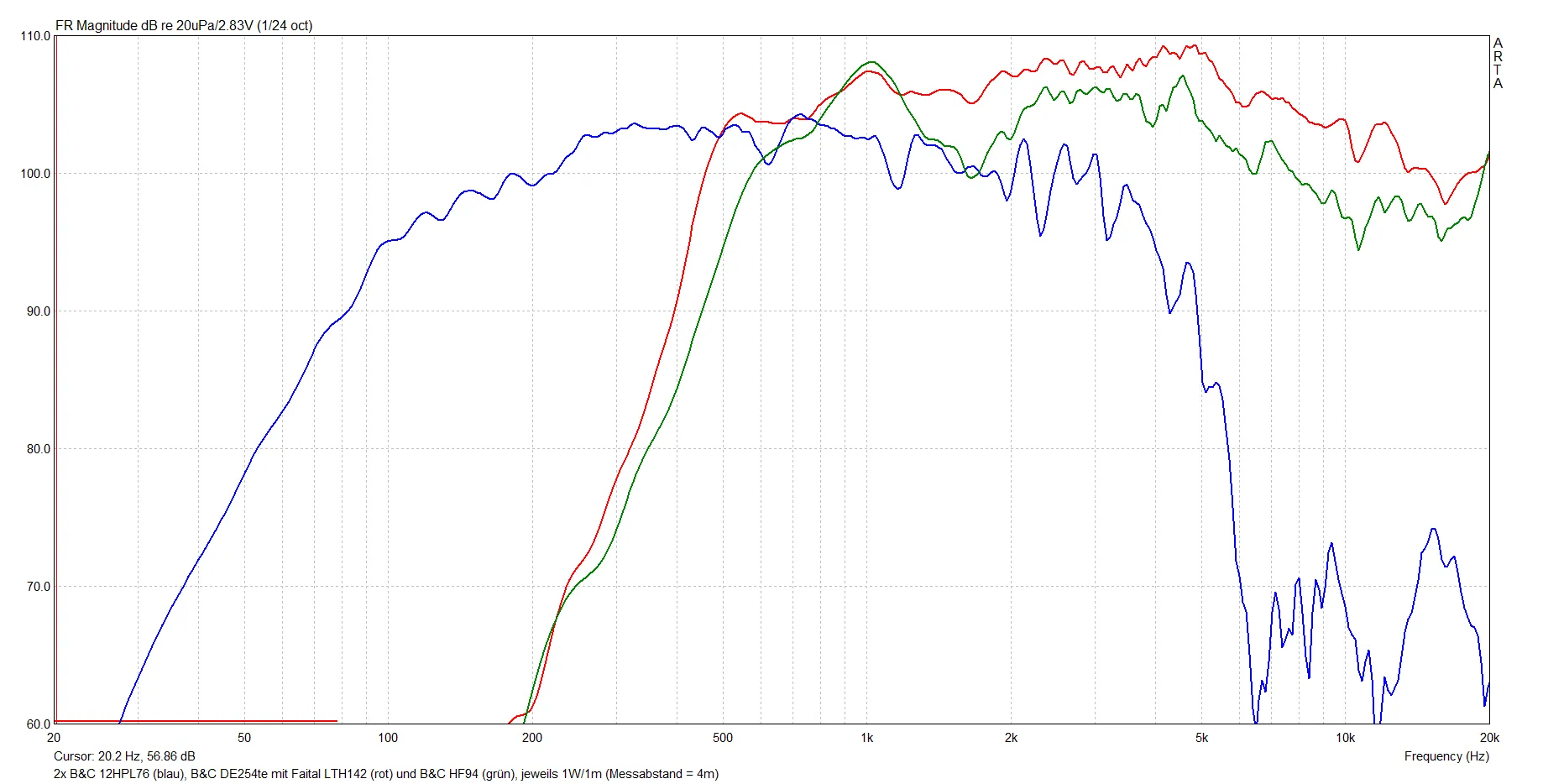

Ebendiesen Treiber gemessen an zwei verschiedenen Hörnern (Faital - rot/RCF - grün) anbei. Klirrmessung für das Faital-Horn ebenfalls anbei. Die Hörner waren in 2x12"-Gehäusen, also "große Schallwand" für alles.

Unabhängig davon schaut mal hier, ein etwas neueres Modell von Celestion mit 2,4"-Spule:

https://celestion.com/product/220/cdx142410/

MfG;

Fabian

Alles anzeigen

LTH142 ,das strahlt wirklich ziemlich Eng, war mir beim Horntop zu "narrow". Aber Deswegen schafft der HF14* auch ~110db an dem Horn. Das Horn selbst ist tiefer noch als die XR14** demendsprechend tief kommen da manche Treiber. Respekt für den Kleinspuligen für seine 500Hz .

HF94, ja Diese Horn Art mag nicht jeder Treiber, die Faitals jedenfalls auch nicht. Die Grüne Messung zeigt das schön, eine ähnliche Problematik herrscht da auch bei den Faitals im den RCF Hörnern.

Ich glaube 1,5" Hals mit 1,7" VC Visiere ich nicht an, auch wenn's dem Preisrahmen sehr entgegenkommt. Irgendwie ist das nicht "Ehrlich" genug.

Zu dem Celestion find ich keinen Preis, sehe aber auch sonst keine Merkmale welche den dafür Qualifizieren geeigneter zu sein als zb Faital HF146R oder B&C DE680TN. Lezterer ist als Titan Vertreter Sensitiver (lauter) als der Celestion

P.s klasse Messungen

Zitat von Dr.Bass

Grüzi,

den de780 in 16 Ohm habe ich gerade in einer 15"/1,4" Kiste die aktiv bei 1k akustisch getrennt wird (rcf mb15n401) am XR1464, gefällt ganz gut soweit. Hatte ihn auch am XR1496, konnte aber nicht so überzeugen wie das 1464. D&B hat den wohl auch in der A-Serie und im KSL verbaut.

Entzerrung im HF kommt man gut mit nur einem Highshelf oberhalb von 6k hin.

der 15n401 ist mal ein Brett, irre. mb12n405 und 351 sind auch echt eine Überlegung Wert hinsichtlich max SPL.
XR1496 , was heißt konnte nicht so überzeugen ? , zu Breit für die gewünschte Anwendung ? oder welliger Verlauf ?
Zur Entzerrung, da finde ich, macht primär der Ansatz wie im B&C Enclosure Vorschlag U12 Sinn. Kleiner Kondensator und Widerstand als parallel-Glied in Reihe vor der Weiche. Das wäre nichts was mir sorgen bereitet. So ein Verlauf wie die Grüne Messung von Fabian schon eher.

Der ND3N ist da so easy, den legst'e mit 2µf und ~ zb 1,5mh an beiden XR Hörnern komplett Flach auf ~ 100db 1w1m.

Wenn D&B den DE780TN verbaut, kann der ja so falsch nicht sein (ggf ja auch der kleinere de680)
