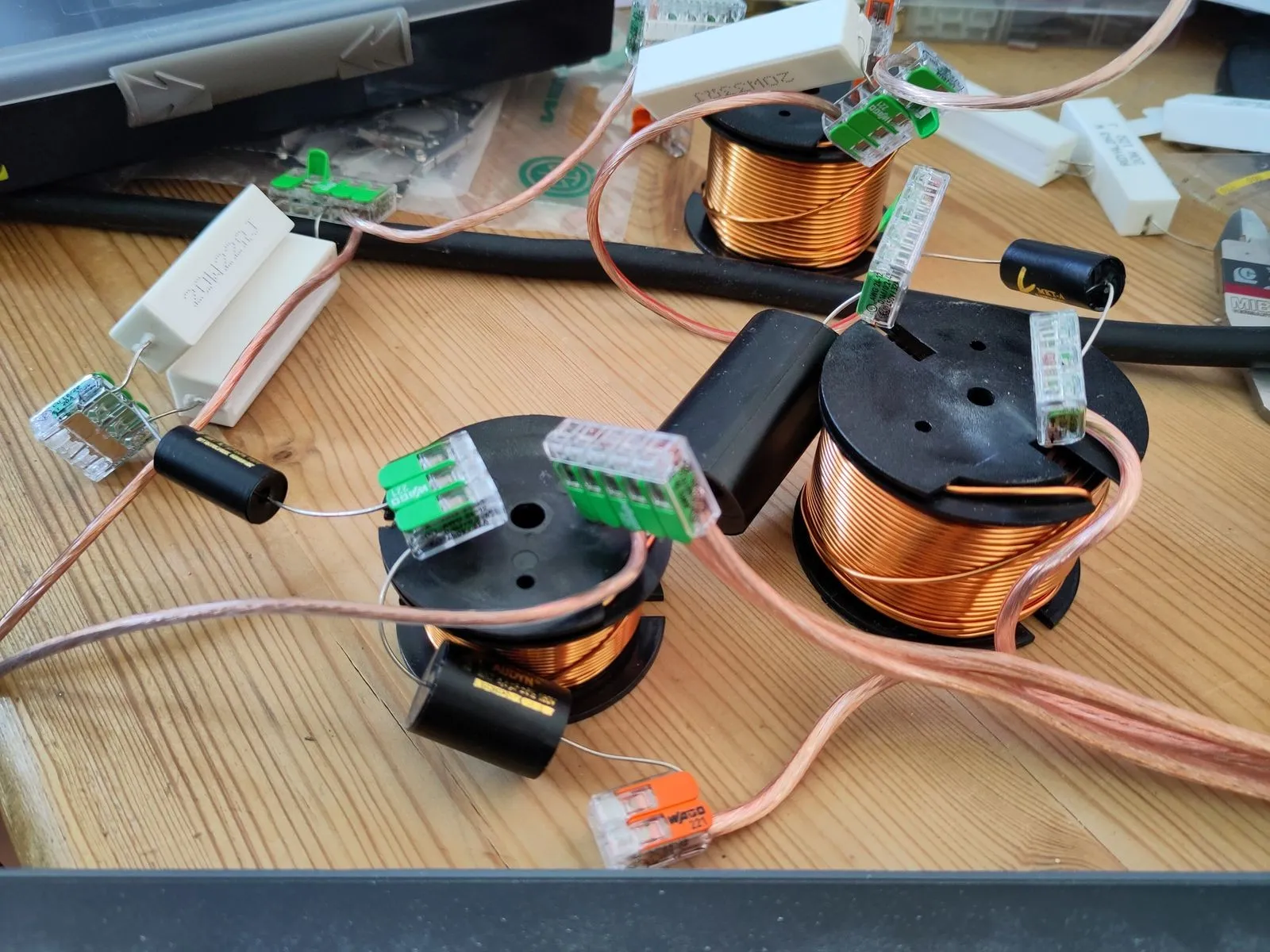

Die Frequenzweiche habe ich zuerst testweise auf dem Schreibtisch aufgebaut:

Anstatt dem 12 Ohm-Widerstand im Hochtonweg habe ich 2 Stück 22 Ohm parallel zu 11 Ohm zusammen geschaltet. Das passt eigentlich sehr gut.

Die 33 Ohm für den Tieftöner habe ich aus einem 15 Ohm und einem 18 Ohm Widerstand in Reihe zusammen gesetzt. So bekommen beide in etwa die gleiche Leistung ab. Jeweils nur einen Widerstand habe ich mich wegen der Verlustleistung in beiden wegen nicht getraut.

Der Aufbau auf dem Schreibtisch hatte dann z.B. bei dem ersten Versuch ergeben, dass der Amplitudengang gemessen vielleicht doch noch etwas glatter ist, aber es nicht gut klingt. Daher ist so ein Aufbau vorab meistens ganz praktisch. Dieser wurde dann aber für gut befunden und das ganze sollte auf eine Platine. Hier ein Vorschlag von mir für eine 200 mm x 160 mm Platine:

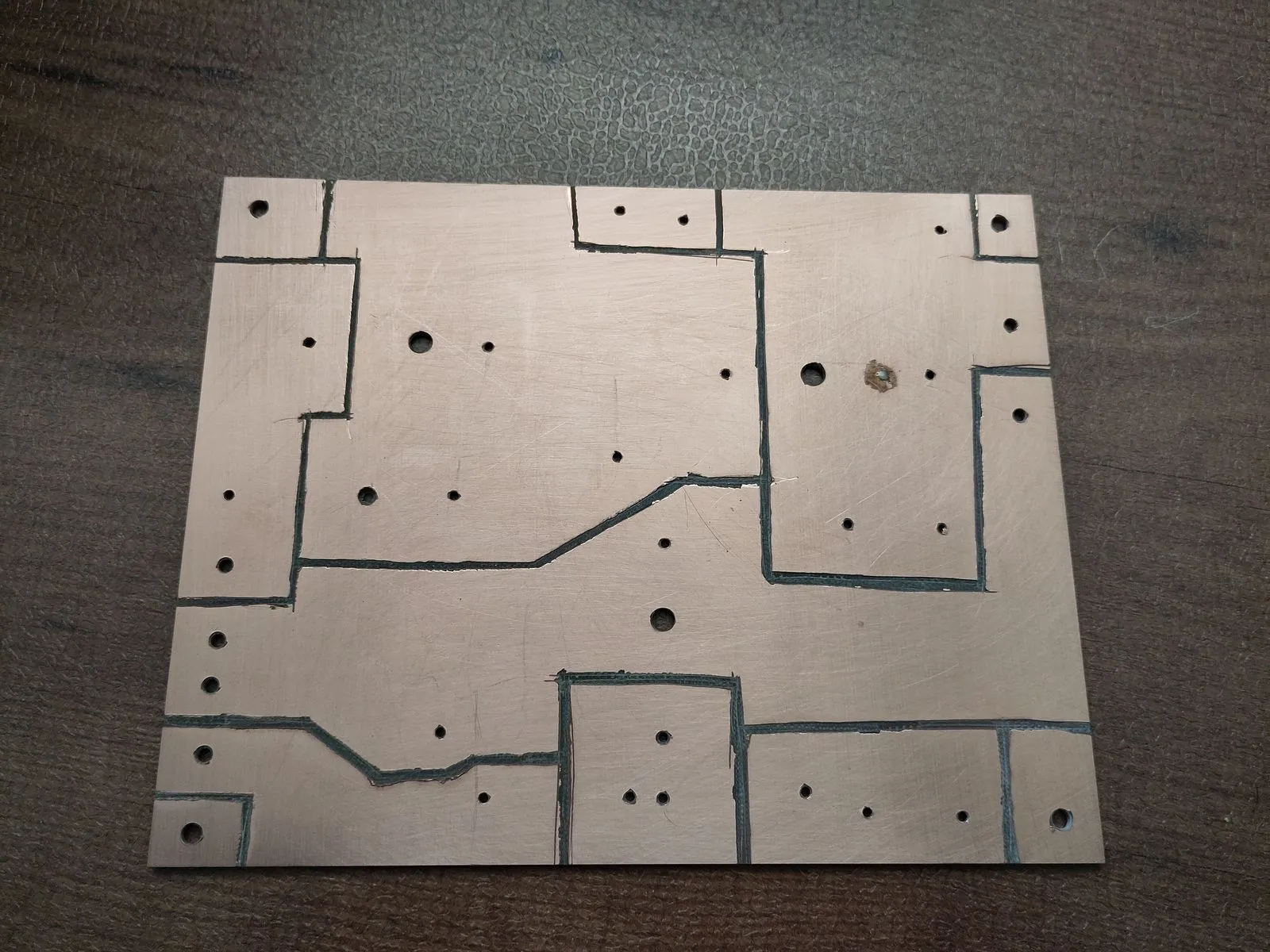

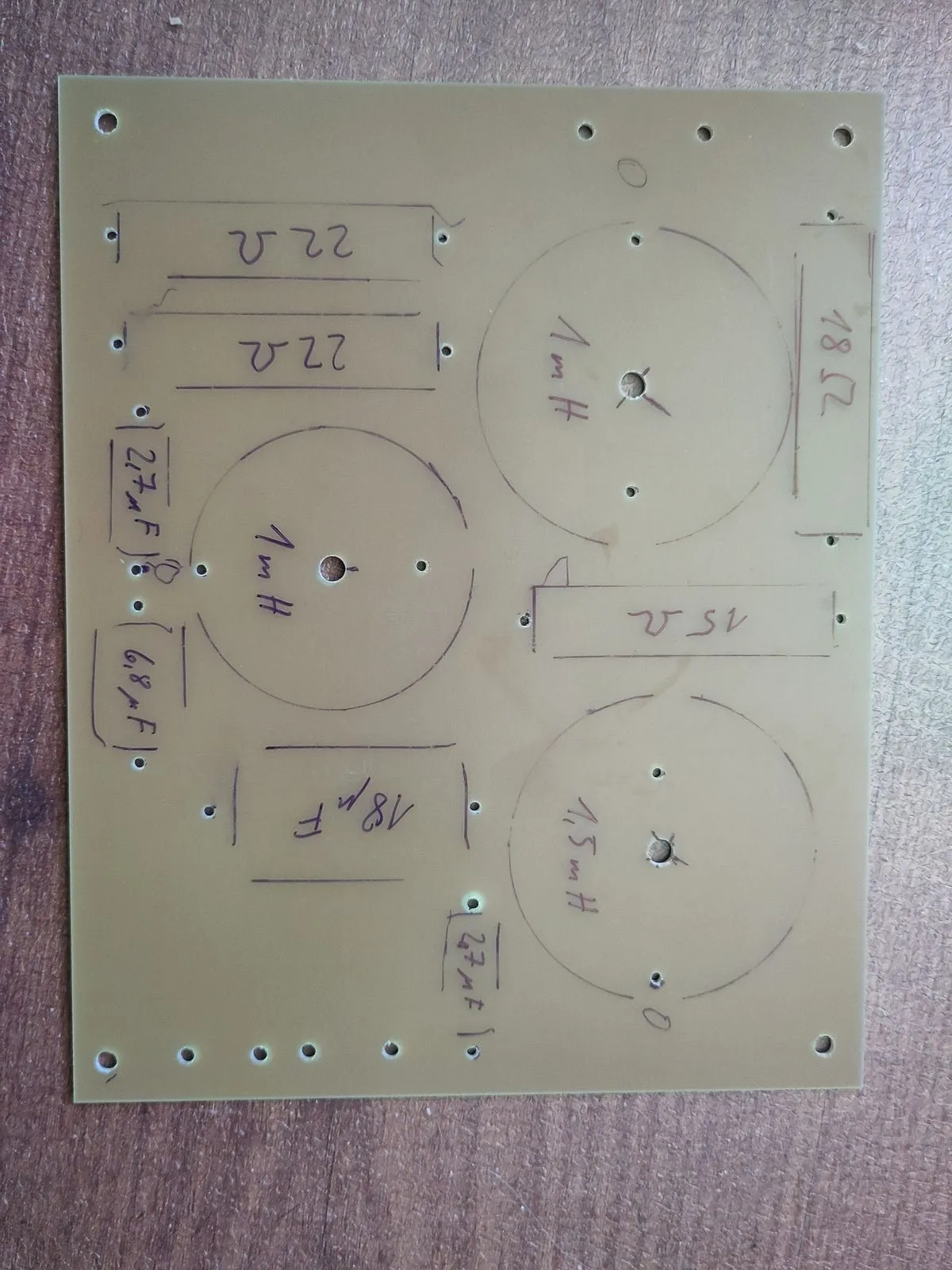

Das war das erste mal, dass ich eine solche Platine (mit dem Cutter-Messer) hergestellt habe. Man verzeihe mir also, dass es nicht ganz sauber ist. Momentan trocknet die Verklebung der Widerstände und Kondensatoren. Die Spulen werden mit einer Messing-Schraube gesichert.

Als Kleber habe ich Soudal Fix All Crystal genommen, da ich davon noch einen Rest hier hatte. Das bleibt noch elastisch und hält sehr gut. Bilder von der fertigen Weiche folgen.

Ich habe den Monitor aktiv getrennt schon einmal als Infill auf einer Veranstaltung eingesetzt wollte aber eine passive Frequenzweiche um nur einen Endstufenkanal zu benötigen.

Die Komponenten sollten unter 100 Euro in der Summe kosten, da es sonst nicht zu dem Konzept eines noch eher günstigen Monitors passen würde.

Das Messen für die Frequenzweichenentwicklung am Computer stellt immer ein kleines Problem da:

Ich habe nur einen kleinen Raum mit vielen Reflexionen zum Messen zur Verfügung. Eine recht kurze Fensterung sorgte aber dafür, dass man zumindest halbwegs sinnvoll entwickeln kann.

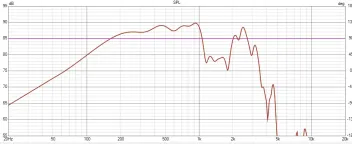

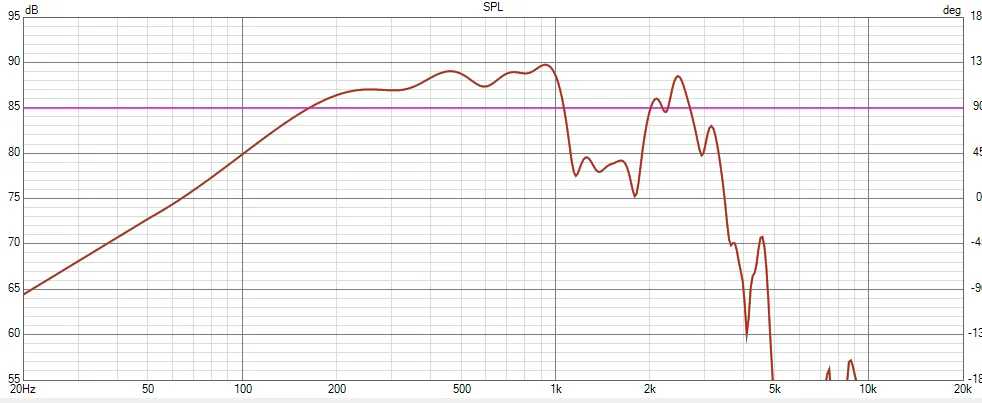

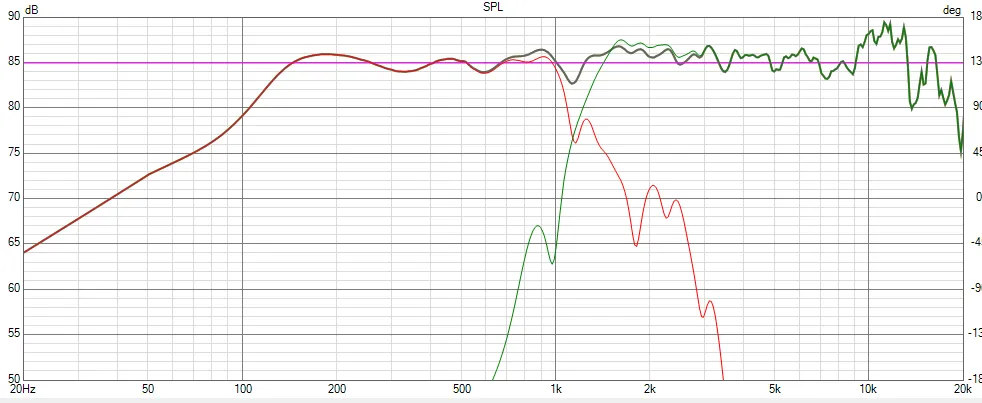

Der Frequenzgang des Tiefmitteltöners auf Achse ist eher schwierig (Pegel nicht kalibriert!):

Ein starker Einbruch knapp über 1 KHz und ein späterer Anstieg über 2 kHz. Der kleine Hochtöner soll auch eher ab 1,6 kHz getrennt werden.

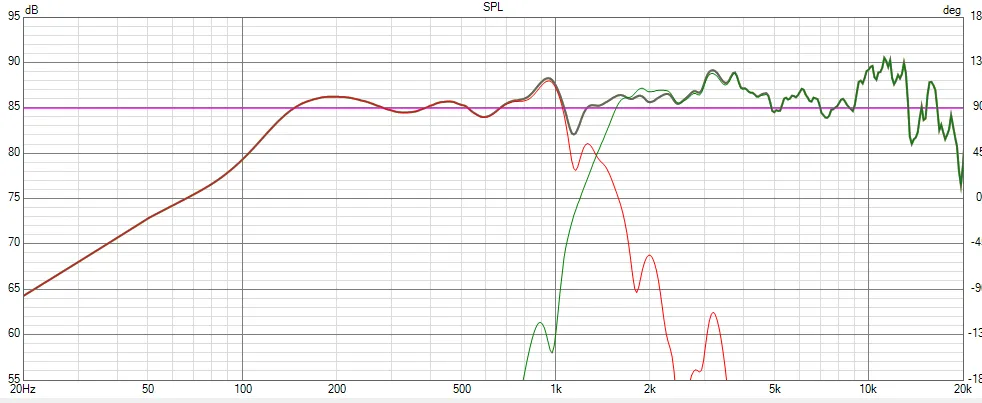

Nun kann man versuchen das ganze mit ein paar Bauteilen glatt zu ziehen:

Das ganze klingt aber nicht und fängt an der passenden Endstufe auch an zu schwingen. Also habe ich werde ich den Plan hierfür auch gar nicht veröffentlichen, damit ihn niemand aus Versehen nachbaut.

Außerdem würde man doch etliche kostspielige Bauteile benötigen.

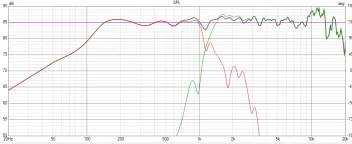

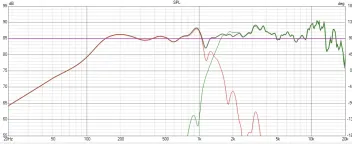

Daher ist folgende Kompromiss-Lösung heraus gekommen:

Der Hügel zwischen 3-4 kHz ist gar nicht so schlimm, da er nur in einem kleinen Winkelbereich stattfindet. Ich habe die Simulation mit Messungen aus 3 Winkeln getestet und sie hat sich als eigentlich praktikabel heraus gestellt. Ich höre damit nun schon die ganze Zeit Musik im Hintergrund, während ich diesen Bericht schreibe, und es ist durchaus angenehm abgestimmt.

Da inzwischen jedes Digitalpult auch in den Aux-Wegen einen EQ hat und sehr viele Endstufen eh einen DSP haben, kann man hier bei etwa 900 Hz und zwischen 3-4kHz aber auch noch gerne ein klein wenig absenken. Es ist aber für Situationen wo es mal ohne gehen muss aber definitiv gut genug.

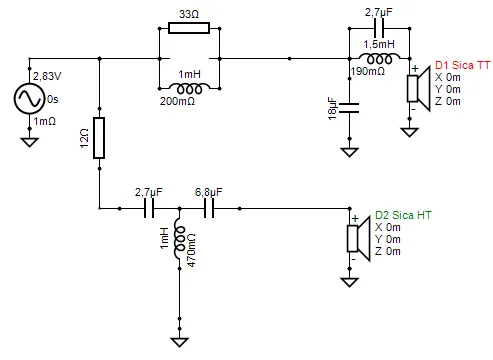

Die Frequenzweiche ist überschaubar:

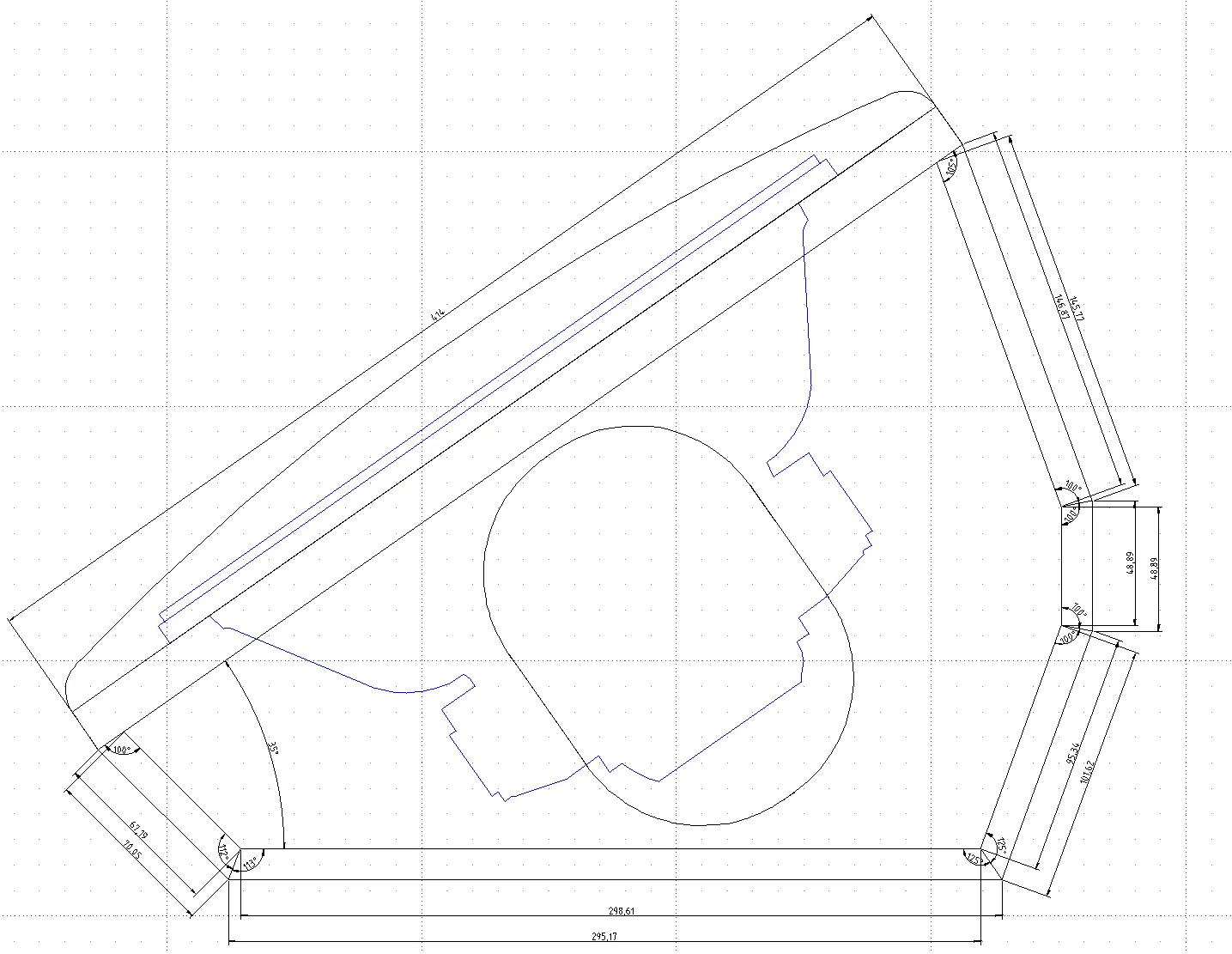

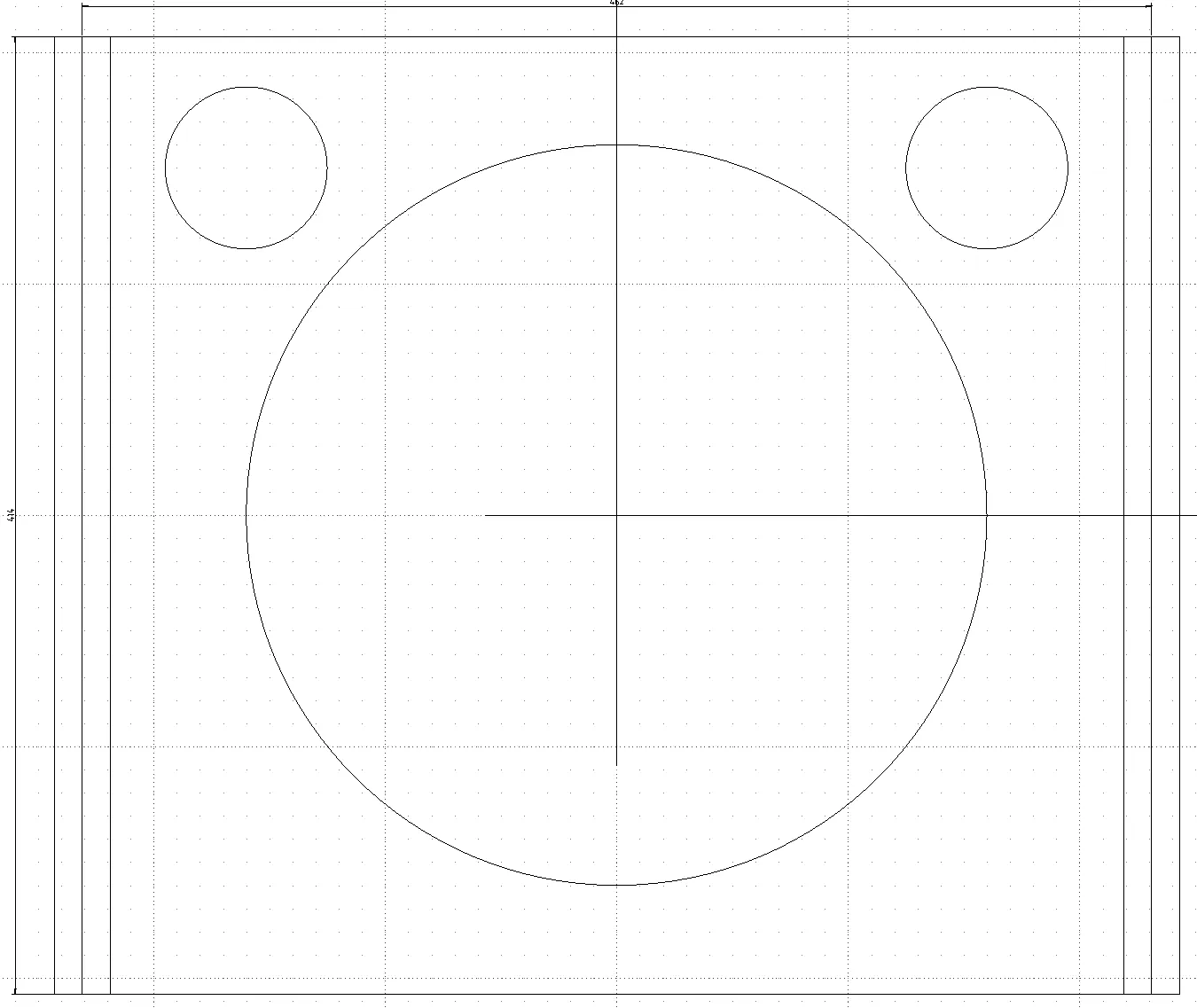

Die eingetragenen Maße auf den Zeichnungen sind so, dass man diese sehr einfach auf der Tischkreissäge mit den passenden Winkeln sägen kann.

Aufgebaut habe ich das ganze nach folgendermaßen:

1. Die Seitenteile werden zugesägt und vorbereitet (gefräst, gebohrt, gedoppelt, etc)
2. Die Seitenteile, die an der Schallwand enden werden an diese angeschraubt (vorboren). Eine Seite wird danach wieder gelöst.
3. Es werden Gaffa-Streifen auf den Werktisch ausgelegt und die Teile dicht an dicht auf mit der Außenseite nach unten darauf gelegt. Dazu lege ich die Teile gekippt an das vorhergehende und kippe es dann ab. So bekommt man es am dichtesten dran. Die Schallwand ist hier mit einem Ende verschraubt und steht dann quasi hoch. Danach werden die Fugen von außen mit Gaffa abgedichtet, dass kein Leim raus kann.
4. Es kommt Leim in alle offenen Fugen, außer die zur Schallwand.
5. Das ganz wird zusammen "gerollt" und die gelöste Seite wieder an die Schallwand geschraubt. Dadurch dass sie schon mal festgeschraubt war, zieht sich das sauber und gerade wieder in die Löcher.
6. Die Klebestreifen werden auch um die Schallwand gelegt und das ganze mit 2 Spanngurten fest zusammen gezogen.

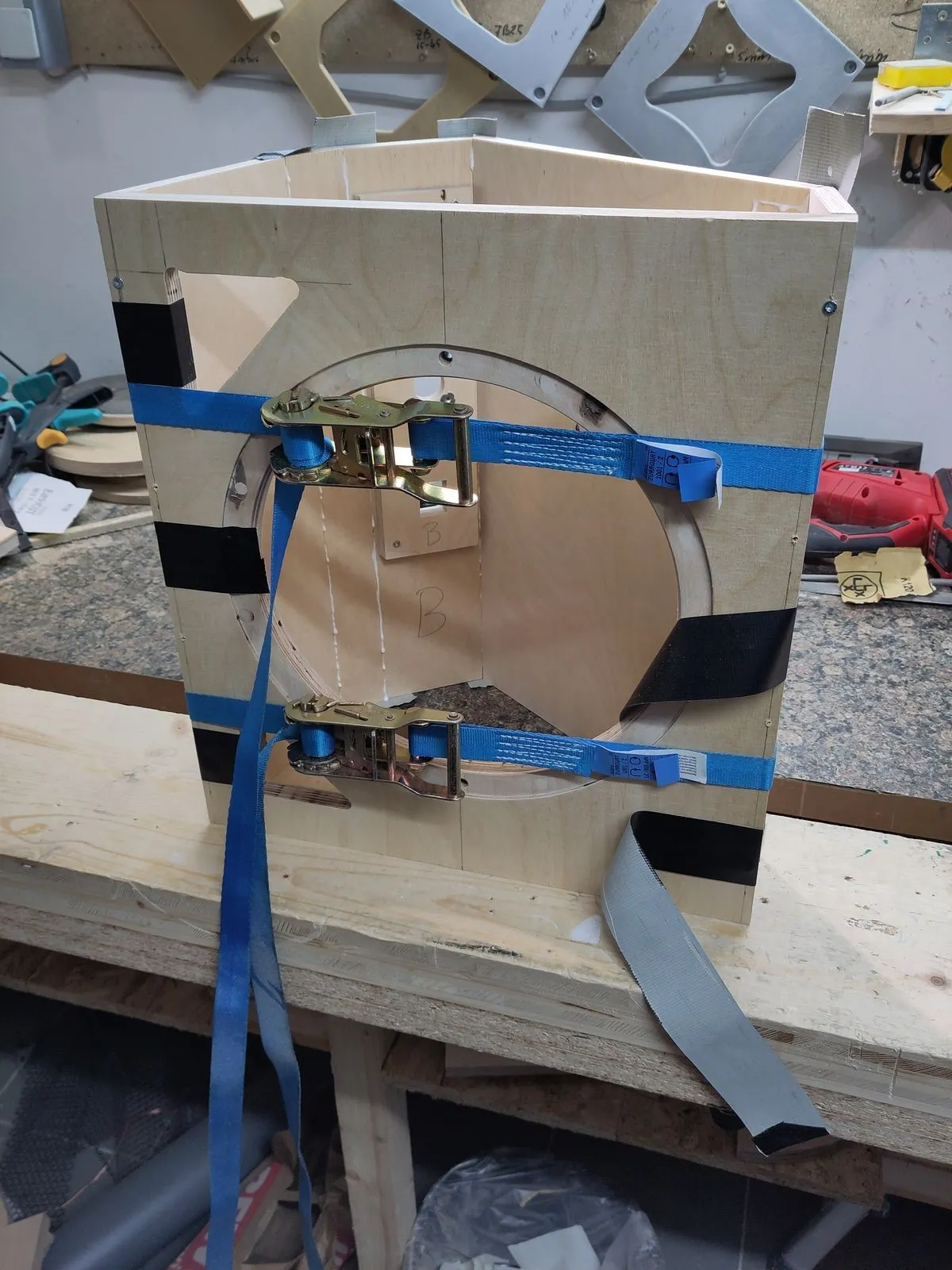

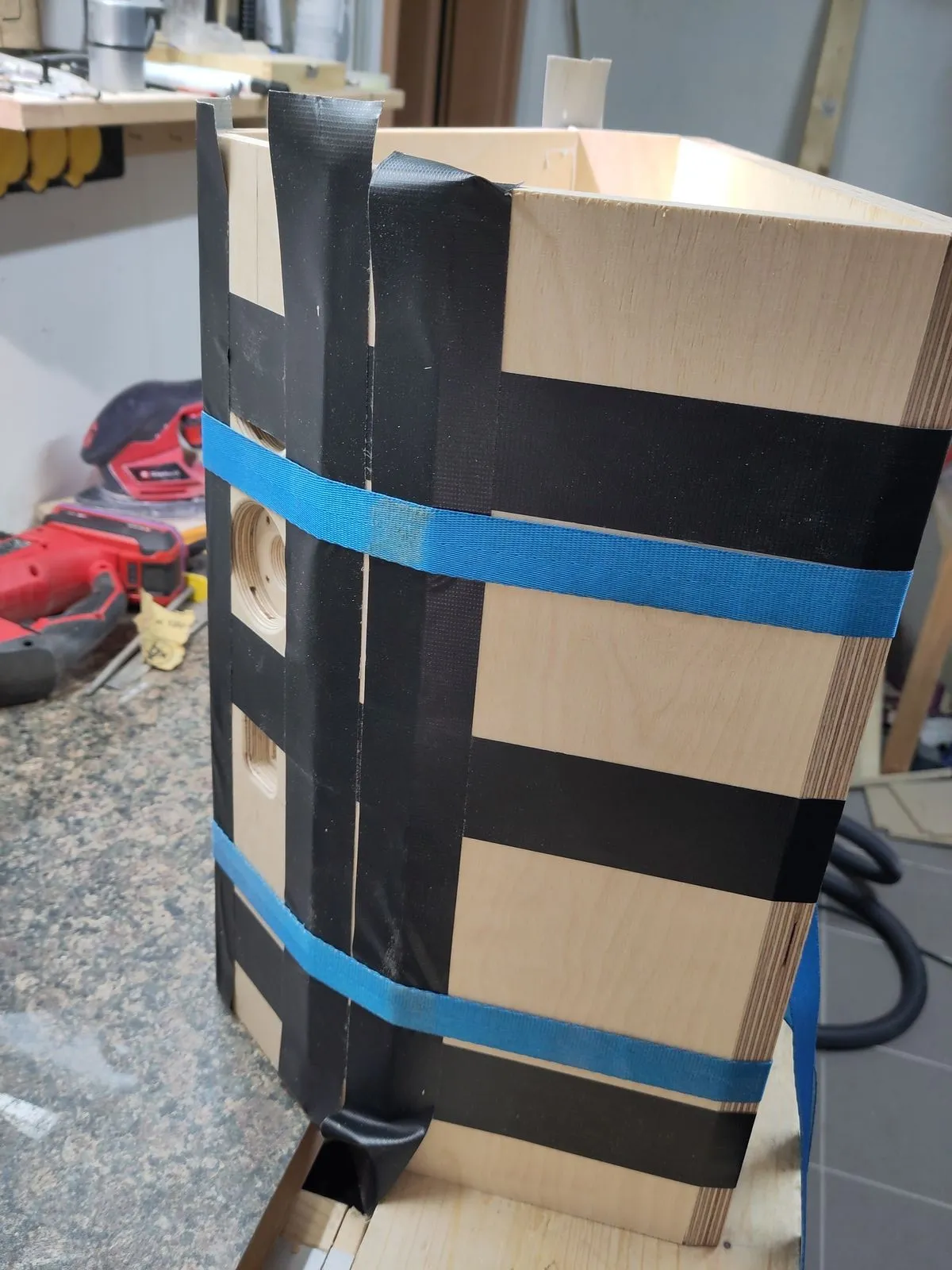

Das ganze sieht dann in etwa so aus:

Nun lässt man das ganze trocken, kann danach die Schrauben lösen, die Schallwand leimen und wieder festschrauben. Dies dann ebenfalls trocken lassen.

Danach schleiße ich die Wände oben und unten plan, setze sie auf eine Holzplatte auf und zeichne sie ab um das ganze dann (mit 1-2mm Rand) auszusägen. Auch die Teile werden aufgeschraubt, wieder abgeschraubt, mit Leim versehen und mit den Schrauben dann wieder festgepresst.

Nach dem Trocknen kann man die Schrauben entfernen, die Löcher auf 6mm aufbohren und Dübel einleimen.

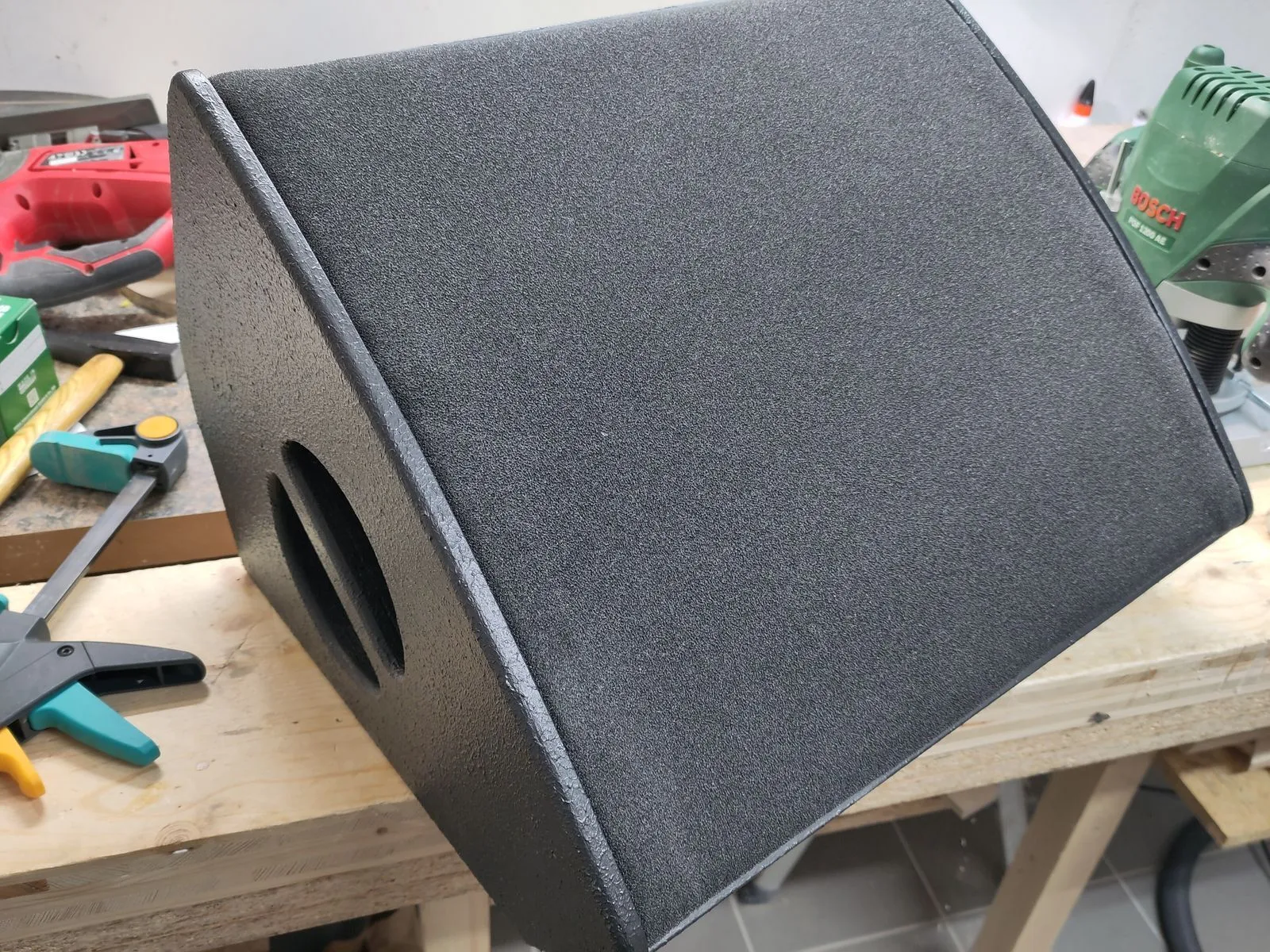

Das ganze kann man dann z.B. mit einem Bandschleifer schön glatt schleifen und auf der Rückseite sie Kanten abrunden. Die 90° Winkel habe ich dann mit einer Oberfräse rund geschliffen. Danach noch Löcher verspachteln und ggf nochmal schleifen (kann man auch vor dem Fräsen und schleifen machen) und man kann das Gehäuse anmalen.

Achso: Als BR-Rohre habe ich die "Eckbassreflexrohr, dreieckig" von Lautsprecherteile.de verwendet. Die passen auch von der Abstimmung so wie sie sind eigentlich ganz gut. Die Abstimmung liegt laut Impedanz-Minimum bei etwa 70 Hz.

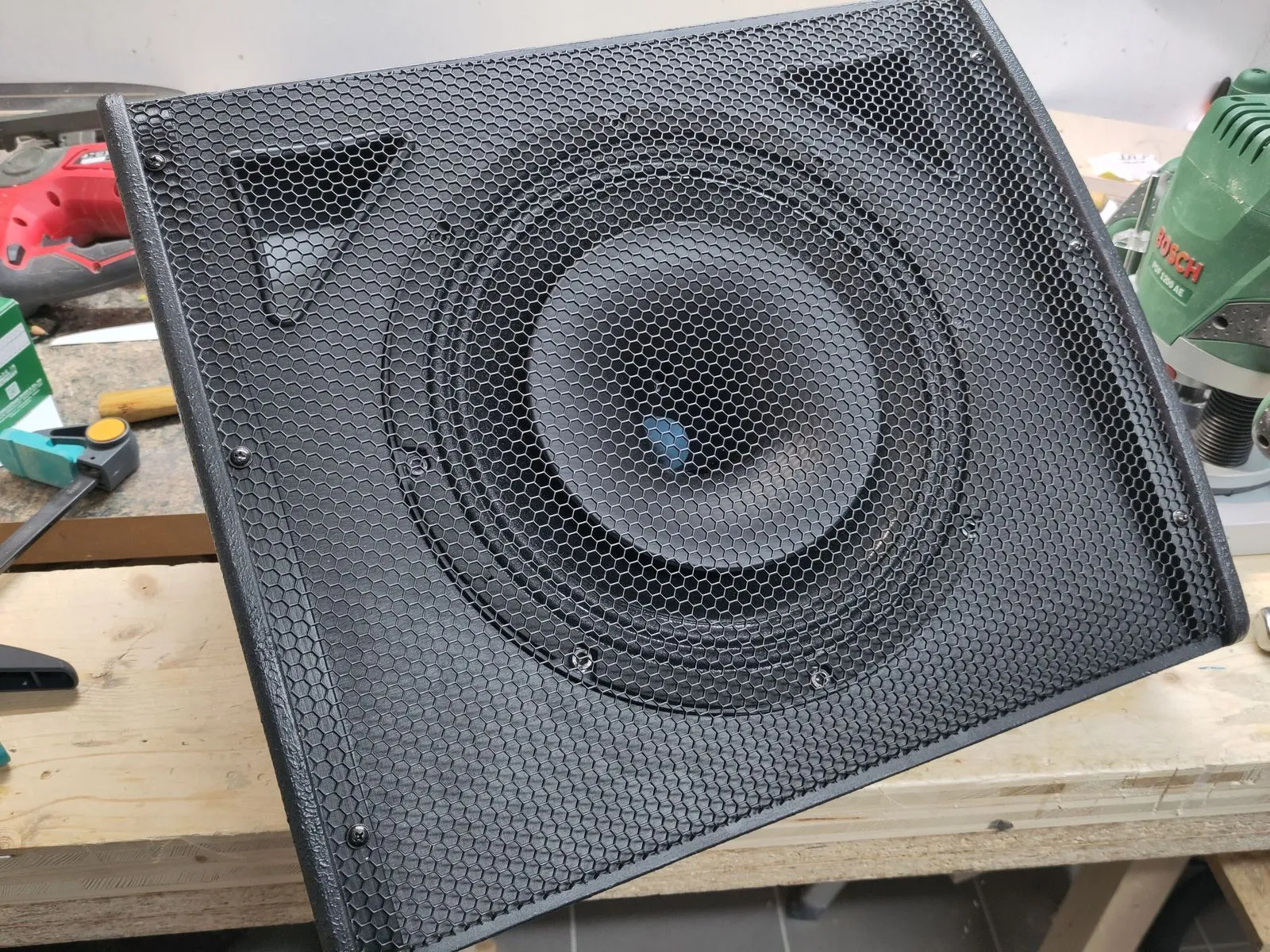

Als Gitter habe ich mal HG 6-6,7 verwendet. Tut es nicht, wenn da mal ein Fuß drauf stehen soll

Für das Gehäuse wollte ich gerne eine Monitorschräge von 35°, da dieser eher auf kleineren Bühnen bzw. bei nah davor stehenden Musikern eingesetzt werden sollte.

Ich habe viel ausprobiert um ein ästhetisch akzeptables Gehäuse mit entsprechender Funktion zu erhalten.

Um das Gewicht nicht unnötig zu erhöhen, habe ich mit für 12mm Birken-Multiplex entschieden. Nur die Schallwand (von der durch die Ausschnitte eh nicht viel übrig bleibt) wurde in 18mm gefertigt.

Wie man sieht, habe ich final die BR-Kanäle noch geändert.

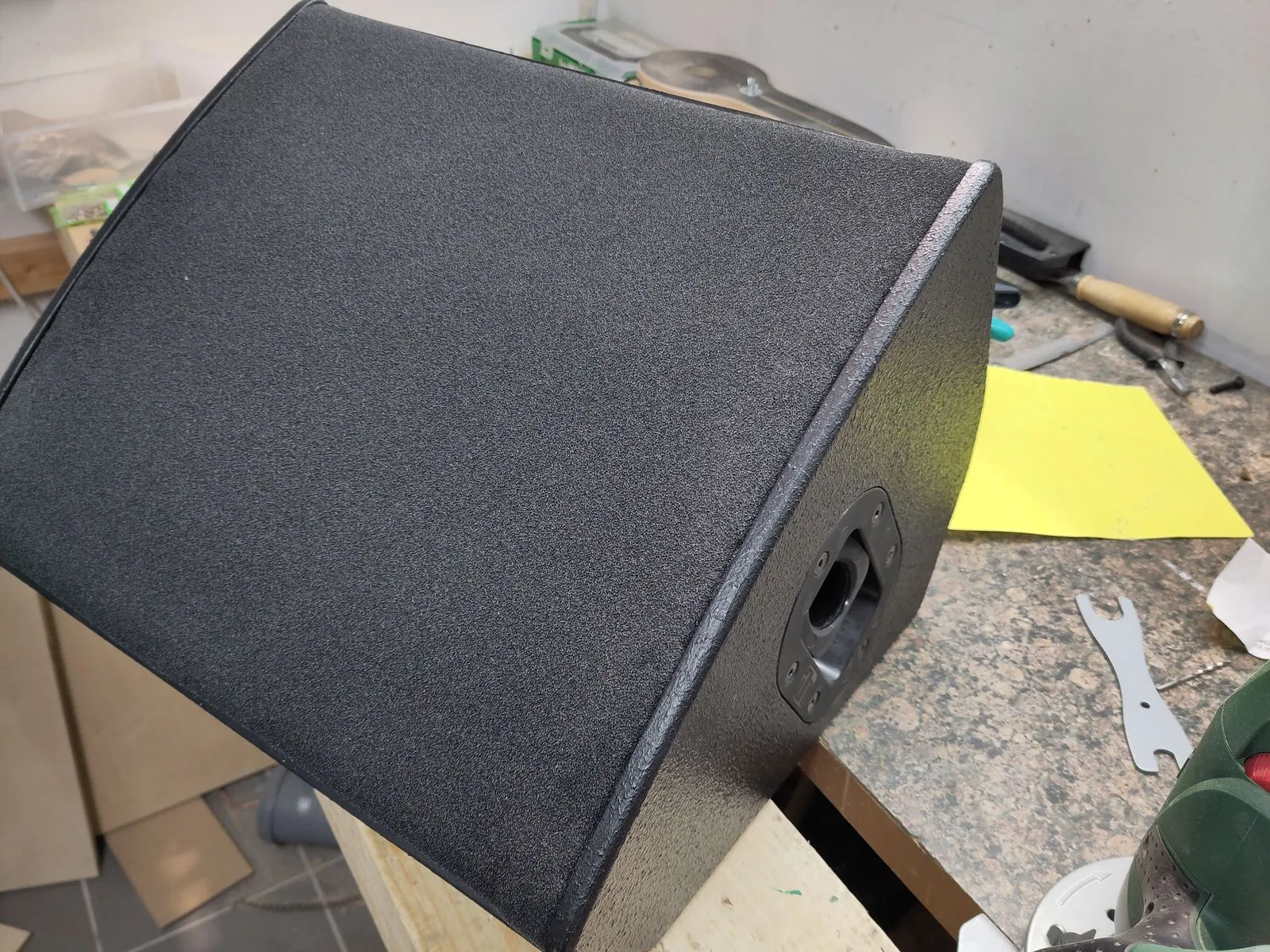

Auf einer Seite ist ein Adam-Hall SM707-Neigeflangsch eingebaut. Hier wurde ein Teil des Bodens aufgedoppelt.

Auf der anderen Seite ist ein gefräster Griff eingelassen. Auch hier wurde aufgedoppelt. Ein 24mm dicker Griff fühlt sich einfach besser an.

Der Griff ist mit einer Penn Elcom H1028CUP - Griffabdeckung von innen abgedeckt.

Hinten gibt es 2 Speakons und einen Schalter zum umschalten zwischen 1+/1- und 2+/2-.

Ein Bild gibt es später.

Die Libre-Cad Datei habe ich im ersten Beitrag angehängt, da dieser Thread schon die 4 Datei-Anhänge voll hat.

So, mein Projekt neigt sich dem Ende und daher werde ich nun schon mal anfangen dies so nach und nach zu dokumentieren, möglichst so, dass Interessenten es gut nachbauen können.

Inspiriert von diesem (Repowering alter/suboptimaler 12“ Monitore - (12" Coax Selbstbau Projekt)) wirklich sehr schönen Thread und durch den Bedarf an Monitor-Boxen habe ich mich entschlossen selbst 12"-Coax-Monitore zu bauen. Zuerst wollte ich auch etwas sehr hochpreisiges aus dem Hause B&C verwenden, allerdings habe ich im Bekanntenkreis auch einige Bands, die eventuell noch den ein oder anderen günstigen Monitor gebrauchen können. Auch im oben genannten Thread gab es ja durchaus Fragen nach einer günstigeren Variante.

Nun, China-Chassis wollte ich nicht, da man da nicht weiß, ob man etwas mit gleichen Parametern nochmal wieder bekommt.

Durch bisher sehr gute Erfahrungen mit Produkten der Firma Sica (u.A. jahrelanger Arbeit mit Boxen von Audio-Zenit und einem Selbstbau-Projekt mit Sica-Hochtöner) habe ich mir den Sica 12CX3CP mal genauer angeguckt.

Der deutsche Sica Vertrieb in Person von Manfred Thalmann ist auch überaus freundlich und hilfsbereit!

Das einzige, was mich etwas skeptisch machte, war der Hochtöner und hier im Speziellen das Titan-Diaphragma. Nach kurzer Rücksprache mit Sica orderte ich also gleich mal ein Polyimid-Ersatzdiaphragma dazu. Diese sind zum Glück extrem günstig.

Typenbezeichnung des Polyimid-Diaphragmas:

SICA Z009396P Ersatzdiaphragm. für CD104,44 / 95.44/COM Polyimid 8 Ohm 1" Treiber

Nun, soviel schon mal vorweg: In der Box sind die Polyimid-Diaphragmen verbaut, da diese mir klanglich erheblich besser gefallen!

Damit das Lesen nicht zur langweilig wird hier nun schon mal ein Bild:

Optisch ein wirklich schönen Chassis, was Sica da fertigt

Bei dem Ersatz-Diaphragma muss man allerdings ggf. ein wenig überschüssiges Lötzinn von der Verlötung der Anschlüsse entfernen, damit es passt. Also das Polyimid-Diaphragma ist eigentlich nicht für den Coax-Lautsprecher gemacht, funktioniert aber einwandfrei in diesem.

Im nächsten Teil werde ich kurz mein Gehäuse vorstellen.
