    Nein, hab nicht das Umik im Einsatz. Ich benutze eine Soundkarte, Steinberg UR12, und echt ein megagünstiges Mikro, Superlux ECM999.


    Danke für eure ganzen hilfreichen Antworten. Gemessen hab ich das Ganze so:

    Aufbau: zwei Bässe hochkant und ein Top oben darauf. Das Mikro dann ungefähr auf 1,50m genau zwischen Bass und Topteil, dann einen Referenzlautsprecher daneben für Start- und Endsignal. Das Mikro stand etwa 4–5 m entfernt von der Anlage, genau in der Mitte der Abstrahlachse der Lautsprecher

    Davor habe ich die Trennfrequenz gesetzt, die Peqs gesetzt und die Pegel unter den einzelnen Wegen untereinander angepasst.

    Bass 40-125 Hz

    Mitten 125–1125 Hz

    Höhen 1125–8000 Hz

    Ultrahochton 8000–20000 Hz

    Getrennt mit 24 dB/Oktave Linkwitz-Riley-Filter


    Danke für die Zeichnungen

  • Wie am beste 32 Ev TL 4025 aufstellen

    Zitat von Herr Nink

    Hallo Johannes - irgendwie stehe ich gerade auf dem Schlauch. Du hast über 2 Meter Versatz zwichen Bässen und den anderen Zweigen? Das kommt mir doch sehr viel vor....

    Hi, ja, eben, das verwundert mich eben auch, dass es über 2m weg laut der Messung ergibt. Das Horn hat einen Weg von ungefähr 2 m. Wenn ich jetzt die 30cm vom Mittelhorn abziehe, komme ich nach meiner Logik auf 1,7 m Verzögerung. Wir haben dann mit dem Gehör auf 1,86 cm Verzögerung eingestellt, weil es sich hier am besten angehört hat. Deshalb meine Frage, ob das, was die Messung sagt, stimmen kann. Ganz schlecht hört es sich auch nicht an … deshalb mal die Frage an die Profis hier aber wie gesagt es sind meine ersten Messungen und will ja was draus lernen und besser werden.

  • Wie am beste 32 Ev TL 4025 aufstellen

    Hi zusammen

    Hab mich in letzter Zeit mal ein bisschen mit dem Einmessen der Pa. Beschäftigt. Mit dem kostenlosen Programm REW bin ich bei den Laufzeiten der Lautsprecher auf folgende Ergebnisse gekommen:


    0,000m Bass

    -2,216m Bass/Mittelton

    -2,145m Mittelton/Hochton

    -2,411m Hochton/Ultrahochton


    Kann der Laufzeitunterschied wirklich sein, da ja die zwei Mitteltöner und der Rest außer der JBL 2405H im Horn sitzen? Ich hätte nach meinem Verständnis eher so auf 1,860 m eingestellt, also den Mittelton und das Hochton Horn, da das Mitteltonhorn ja ca. 30 cm Länge hat und der JBL 2445J von Kurt nach hinten verschoben worden ist und fast auf der akustischen Achse des Mitteltonhorns sitzt das passt ja laut der Messung auch fast.


    Mit freundlichen Grüßen Johannes

  • Wie am beste 32 Ev TL 4025 aufstellen

    Zitat von test

    diese pa ist der beweis, das man auch zu analogen Zeiten schon sehr gute wiedergäbe hinbekommen hat. digitale Mehrmöglichkeiten bedeuten nicht zwangsweise einen besseren sound.

    allerdings ist diese pa auch ein Relikt, da man ähnliche Outputs aus heute deutlich weniger mat bekommt.

    wäret ihr nicht so verdammt weit weg. ich habe mit der pa einen Truck für die Hannover Parade gebaut. der bestand nur aus dem holz. 4 tops nach hinten, das weiß ich noch. die Fotos sind leider alle verbrannt.

    Schade, dass die Fotos verbrannt sind, das wäre gerade interessant für mich gewesen. Ich habe nämlich eine Anfrage aus Obergünzburg: Die wollen auch einen Sattelauflieger damit bestücken. Es wäre interessant zu wissen, wie das damals bei dir aufgebaut war.

    Die wollen irgendwie den Wagen beschallen und zusätzlich den Umzug dahinter. Ich habe sie jetzt erst einmal zu mir eingeladen, damit sie sich von der Dimension der Bässe und Tops ein Bild machen können. Vom Output her habe ich da keine Bedenken – nur wie man das auf einem Sattel gescheit platzieren soll, ist mir noch ein bisschen ein Rätsel, da der Platz ja doch etwas begrenzt ist. Und Stereo macht hier ja komplett keinen Sinn.

  • Wie am beste 32 Ev TL 4025 aufstellen

    Hallo zusammen,

    aufgrund der zu geringen Teilnehmerzahl und da ich bislang nur Absagen erhalten habe, wird das Treffen leider nicht zustande kommen. Dennoch vielen Dank an alle für euer Interesse und die Rückmeldungen.

    Ich bin natürlich weiterhin offen für spontane Treffen: Falls jemand von euch mal bei uns in der Nähe ist und vorbeikommen möchte, schreibt mir einfach!

    Für die Interessierten: Ein kleinerer Teil der Anlage war am Wochenende auf einem kleinen Live-Konzert von Stepfader Fred (mit Sourmash als Vorband) im Einsatz. Sie durfte somit mal wieder Live-Luft schnuppern und Rock spielen – wofür sie Kurt wahrscheinlich ursprünglich mal gebaut hat. Es war einfach nur genial! Setup waren 6 TLs und 2 Tops natürlich für die Location total überdimensioniert aber geil …

    Mit freundlichen Grüßen

    Johannes Grützner

  • Treffen in Herbertingen zum Thema EV TL Pa Anlagen

    Hallo zusammen,

    aufgrund der zu geringen Teilnehmerzahl und da ich bislang nur Absagen erhalten habe, wird das Treffen leider nicht zustande kommen. Dennoch vielen Dank an alle für euer Interesse und die Rückmeldungen.

    Ich bin natürlich weiterhin offen für spontane Treffen: Falls jemand von euch mal bei uns in der Nähe ist und vorbeikommen möchte, schreibt mir einfach!

    Mit freundlichen Grüßen Johannes Grützner

  • Treffen in Herbertingen zum Thema EV TL Pa Anlagen

    Zitat von secluded

    Wie ist denn der aktuelle Stand der Dinge ?

    gibt es Rückmeldungen ?

    Also, von unserer Seite ist ja für den 03.10. um 11 Uhr etwas geplant. Gemeldet hat sich aber noch niemand, hat jetzt hier aber auch noch nichts weiter geschrieben. Ich hatte ja mal den Text verfasst. Vielleicht könnten diejenigen, die kommen möchten, sich melden, damit das etwas geplant werden kann. Dann können wir das hier ja zusammen ausmachen, die, die Interesse haben.

    Hallo zusammen,

    ich möchte mich bezüglich unseres geplanten Treffens bei uns in Herbertingen zurückmelden. Aus dem Termin am 1. August wird leider nichts. Als neuen und finalen Termin schlage ich daher den 03.10. (Feiertag) ab 11:00 Uhr vor.

    Da das Treffen komplett im Freien stattfindet, müssten wir es bei schlechtem Wetter leider kurzfristig absagen. Aber wir hoffen einfach auf gutes Herbstwetter!

    Damit sich die Anreise für alle lohnt, habe ich mir schon ein paar Gedanken zum Aufbau und Ablauf gemacht:

    ### 🔊 Vorgesehenes Equipment für den Hörtest

    Wir können hier ein paar sehr interessante Setups aufbauen und vergleichen:

    * Kurts PA-Anlage: Wir würden die 24 TLs und 6 Tops aufbauen. Da wir kein passendes Gerüst vor Ort haben, um die Tops übereinander zu fliegen, macht der Aufbau mit 12 Tops wenig Sinn. Mit 6 Tops läuft das System in dieser Konstellation deutlich stimmiger.

    * Original Electro-Voice TL-Anlage: Diese können wir als Referenz daneben stellen und im direkten Vergleich hören. Für den Wechsel müssten wir lediglich kurz die Endstufen von der großen Anlage umstecken.

    * Electro-Voice Elimination 10A: Ich hätte auch noch 4 originale 10A hier stehen. Falls jemand Interesse hat, diese Klassiker zu hören, stellen wir sie gerne noch dazu.

    ### 🎛️ Endstufen, Controller & Mischpulte

    Die Technik hinter der großen Anlage ist wie folgt aufgeteilt (jeweils getrennt pro Seite):

    * Bässe: 4x Camco DL3000 P2

    * Mittelton: 2x Sinbosen FP10000

    * Mittelhochton: 2x Sinbosen K4-450

    * Ultra-Hochton: 2x Sinbosen K4-450

    * DSP / Controller: 2x BSS FDS 366

    * Mischpulte: Für den Ton stehen uns entweder das digitale Soundcraft Ui16 oder das analoge Tascam M2600 zur Verfügung.

    ---

    ### 🪵 Grillen & Beisammensein

    Für das leibliche Wohl wird natürlich gesorgt. Wir können später ein gemütliches Lagerfeuer machen, zusammen grillen und das eine oder andere Bier dazu trinken.

    ---

    ### ❓ Fragen zur Organisation:

    1. Kalender-Eintrag & Abstimmung: Gibt es hier im Forum jemanden, der den Termin in den Kalender eintragen und eventuell eine Umfrage erstellen kann? So können wir am besten absehen, wer und wie viele Personen kommen möchten.

    2. Kosten und Verpflegung: Da einige von euch doch eine weitere Anreise auf sich nehmen, stellt sich die Frage, wie wir das mit den Kosten (z. B. für Essen und Getränke) am fairsten aufteilen, damit niemand auf seinen Kosten sitzen bleibt. Wie wird das bei euren Treffen sonst üblicherweise gehandhabt?

    Ich freue mich auf eure Rückmeldungen und hoffe auf rege Teilnahme im Oktober!

    Viele Grüße,

    Johannes Grützner

  • Neubestückung EV TL 4025 / TL 1225

    Hi zusammen, wie hat sich das Projekt mittlerweile entwickelt und welche Bestückung wurde gewählt? Und wie ist das Ergebnis damit ? was wird mit der Anlage für eine Veranstaltung gemacht? Ich frage aus Interesse, da ich das gleiche Material habe und benutze, wie den meisten hier wahrscheinlich bekannt ist.


    Mit freundlichen Grüßen Johannes Grützner

  • Wie am beste 32 Ev TL 4025 aufstellen

    Hi, das ist an sich wirklich eine gute Idee nur schwierig zum umsetzen da unsere BSS DSPs über Harting an die racks angeschlossen werden um ein durcheinander bringen bei den vielen Kanälen zu vermeiden die einzige Möglichkeiten wäre von den Endstufen racks mit xlr Kabel weiter zu den anderen Endstufen zu fahren ich dank aber das umstecken wär die einfachste Lösung was ich sonst noch anbieten könnte das wir das TL Stack mit dem Ev Dx 38 betreiben aber dann halt nur Mono da wir keinen zweiten haben … für dieses Szenario wären auch Endstufen da …

    Übernachtung wär entweder im Hotel Engel in Herbertingen möglich oder im Gasthaus Adler in Hundersingen oder am Flughafen in Mengen. Müsste halt jeder selber danach schauen.

  • Wie am beste 32 Ev TL 4025 aufstellen

    Hallo zusammen,

    ich möchte mich bezüglich unseres geplanten Treffens bei uns in Herbertingen zurückmelden. Aus dem Termin am 1. August wird leider nichts. Als neuen und finalen Termin schlage ich daher den 03.10. (Feiertag) ab 11:00 Uhr vor.

    Da das Treffen komplett im Freien stattfindet, müssten wir es bei schlechtem Wetter leider kurzfristig absagen. Aber wir hoffen einfach auf gutes Herbstwetter!

    Damit sich die Anreise für alle lohnt, habe ich mir schon ein paar Gedanken zum Aufbau und Ablauf gemacht:

    ### 🔊 Vorgesehenes Equipment für den Hörtest

    Wir können hier ein paar sehr interessante Setups aufbauen und vergleichen:

    * Kurts PA-Anlage: Wir würden die 24 TLs und 6 Tops aufbauen. Da wir kein passendes Gerüst vor Ort haben, um die Tops übereinander zu fliegen, macht der Aufbau mit 12 Tops wenig Sinn. Mit 6 Tops läuft das System in dieser Konstellation deutlich stimmiger.

    * Original Electro-Voice TL-Anlage: Diese können wir als Referenz daneben stellen und im direkten Vergleich hören. Für den Wechsel müssten wir lediglich kurz die Endstufen von der großen Anlage umstecken.

    * Electro-Voice Elimination 10A: Ich hätte auch noch 4 originale 10A hier stehen. Falls jemand Interesse hat, diese Klassiker zu hören, stellen wir sie gerne noch dazu.

    ### 🎛️ Endstufen, Controller & Mischpulte

    Die Technik hinter der großen Anlage ist wie folgt aufgeteilt (jeweils getrennt pro Seite):

    * Bässe: 4x Camco DL3000 P2

    * Mittelton: 2x Sinbosen FP10000

    * Mittelhochton: 2x Sinbosen K4-450

    * Ultra-Hochton: 2x Sinbosen K4-450

    * DSP / Controller: 2x BSS FDS 366

    * Mischpulte: Für den Ton stehen uns entweder das digitale Soundcraft Ui16 oder das analoge Tascam M2600 zur Verfügung.

    ---

    ### 🪵 Grillen & Beisammensein

    Für das leibliche Wohl wird natürlich gesorgt. Wir können später ein gemütliches Lagerfeuer machen, zusammen grillen und das eine oder andere Bier dazu trinken.

    ---

    ### ❓ Fragen zur Organisation:

    1. Kalender-Eintrag & Abstimmung: Gibt es hier im Forum jemanden, der den Termin in den Kalender eintragen und eventuell eine Umfrage erstellen kann? So können wir am besten absehen, wer und wie viele Personen kommen möchten.

    2. Kosten und Verpflegung: Da einige von euch doch eine weitere Anreise auf sich nehmen, stellt sich die Frage, wie wir das mit den Kosten (z. B. für Essen und Getränke) am fairsten aufteilen, damit niemand auf seinen Kosten sitzen bleibt. Wie wird das bei euren Treffen sonst üblicherweise gehandhabt?

    Ich freue mich auf eure Rückmeldungen und hoffe auf rege Teilnahme im Oktober!

    Viele Grüße,

    Johannes Grützner

  • Wie am beste 32 Ev TL 4025 aufstellen

    Das hört sich ziemlich interessant an. Das würde ich gern mal ausprobieren. Das würde dann ja auf eine klassische Links-Rechts-Aufstellung hinauslaufen, sodass ich links und rechts jeweils zwei legen würde und oben drauf noch fünf. Dann bekäme ich links und rechts der Bühne jeweils ein Quadrat von 3 × 3 m.


    Zitat von Blancblue

    Ich habe ja auch 8 von den Kisten - bei dem Foto tut mir direkt der Rücken weh :)

    Wir transportieren die übrigens auch mit zwei großen Sackkarren. Das funktioniert super, weil wir sie im Anhänger stehend transportieren. Man muss sie nur herausfahren und abstellen – fertig.

  • Wie am beste 32 Ev TL 4025 aufstellen

    Zitat von skyper

    Da kommt wenigstens keiner mehr zum DJ durch um sich was zu wünschen...

    Was ist denn der schmalbrüstige Einbaum hinter den Bässen? Ich hoffe nicht die Herrentoilette :)

    Ja, das stimmt. Das Problem, dass jemand zum DJ hochgegangen ist, war gebannt, und sie konnten ohne Bassdröhnen auflegen. Die haben sich alle ganz verwundert angeschaut, weil sie auf der Bühne den Bass nicht wirklich hörten und der Pegel hinter der Anlage im Vergleich zu vor der Anlage wirklich human war.

    Nein, der schmalbrüstige Einbau hinter den Bässen – das waren links und rechts je eine Solton AAraaft P415 als Monitore für den DJ. Kein High-End-Material, aber laut und unzerstörbar für den DJ

  • Wie am beste 32 Ev TL 4025 aufstellen

    Hi! Entschuldige die späte Rückmeldung, ich bin gerade etwas im Stress. Am Wochenende hatten wir mit der Anlage unser erstes Zeltfest und in vier Wochen steht auch noch meine Hochzeit vor der Tür. Deshalb wird das bei mir erst nach der Hochzeit stattfinden. Wie würde es bei euch am Samstag, den 1. August, passen?

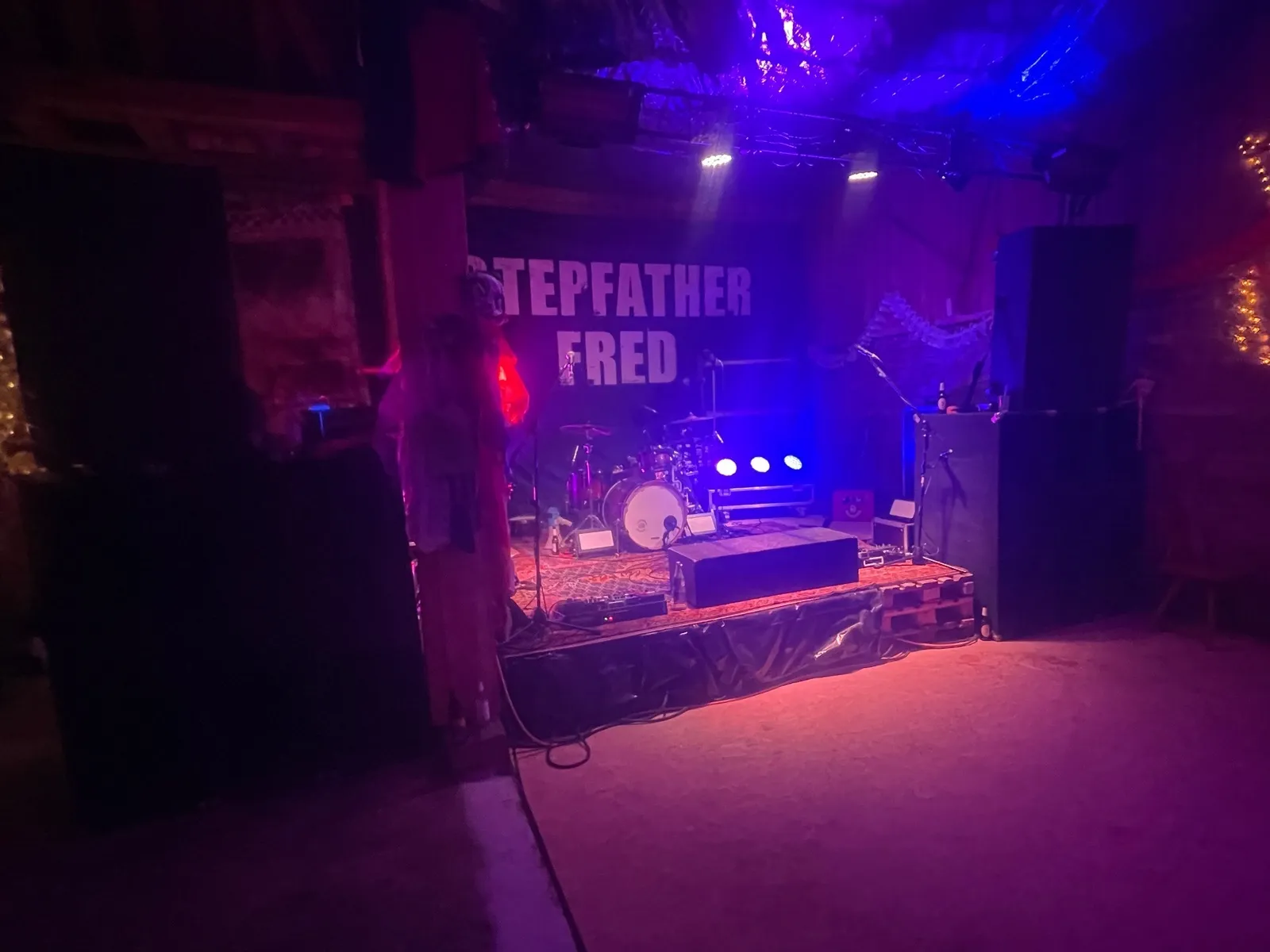

    Anbei noch ein paar Bilder vom Wochenende. Das war an einem Abend Live-Musik mit anschließendem DJ und am nächsten Tag ein Techno-Rave. Hat super funktioniert! Wir hatten die 24 Bässe dabei und eigentlich sechs Tops. Die Tops fand der Veranstalter dann vom optischen Bild her doch zu viel, weshalb es dann mit vier Stück gehen musste. Die Anlage war so groß dimensioniert, dass die Camcos nicht einmal warm geworden sind.

    IMG_0205.mov IMG_0196.mov

  • Beratung: Welches Gerät hat den größeren Einfluss auf die Klangqualität: Verstärker oder DSP?

    Zitat von secluded

    ...da steht eh noch was im Raum, was zu terminieren wäre betreffend "kleines Treffen und 32x Subs stapeln bei Bierchen und Grillgut" ;)

    Ja das stimmt nur das mit dem 5000 zuhören ist dann halt nicht gegeben 😂😂 ich würd ja zu einem Wochenende im April oder Mai tendieren

    Das stapeln erleichtert uns natürlich der Frondlader wir sind ja schließlich auf dem Land 😂😂😂

  • Beratung: Welches Gerät hat den größeren Einfluss auf die Klangqualität: Verstärker oder DSP?

    Zitat von secluded

    ...der Kollege aus diesem Thread hier hätte was nettes als "Hobby-Anlage" :)

    Thema

    Wie am beste 32 Ev TL 4025 aufstellen

    Hi zusammen wir haben eine Fette PA aus längst vergangener Zeit Bestandteil sind 32 EV TL 4025 und 12 nachbauten der der Dynacord Alpha x1 nun wollen wir des Gerät mal komplett Open air ausprobieren meine frage wie würdet ihr die Bässe am besten aufstellen alle auf einen Haufen ? Oder link und rechts und die Tops oben drauf ?

    Bestückt sind die Teile mit EV DL15X
    JGSHOldschoolPa
    13. November 2024 um 12:51

    Dieser "Hobby-Anlage" würde ich locker 5.000 Zuhörer zutrauen ;)

    Der Weg nach Karlsruhe wäre auch nicht so weit - so 'n Truck voll fährt da nur 2-3 Stunden - zzgl. 2 Stunden Einladen und 2 Stunden Ausladen mit je 8 Helfern

    Wäre sicher interessant dass mal zu probieren dann sollen aber bitte die Profis hier aus dem Forum dazukommen das es perfekt wird 😉

  • Wie am beste 32 Ev TL 4025 aufstellen

    Zitat von willi2

    Ein Haufen Syrincs MPA Tops mit den TL 4025 klingt verlockend ... einzig die Low-Mids könnten kritisch sein ... wie weit hoch kann man die TL 4025 halbwegs brauchbar nutzen?

    MPA geht ja bekanntlich erst bei 250Hz los ...

    Ohje das wird schwierig mit dem TL wir lassen den höchstens bis 150Hz spielen da sonst die klangverfäschung echt extrem wird … aber wir trennen das System normal wie vorgegeben bei 125 hz klingt am besten …
