Gesucht wurde aber der V910 und den habe ich auch nicht gefunden. Das sind die späteren Ausführungen.
Beiträge von mycrobit
-
-
Die Serviceunterlagen von den Nachfolgermodellen ist auch aus lauter Modulen, aber es gibt eine Übersicht der Verschaltung der Module. Kann ich dir gerne zukommen lassen.
-
Hallo DJ,
hier kannst du fündig werden: https://www.radiomuseum.org/r/musikelekt_e…google_vignette
Für die V920_921_940_941 kann ich dir auch helfen.
-
julianstroebel danke für deine Mühe. Der Magnet ist etwas größer, hat ja auch etwas mehr Leistung, aber wenn ich von 3" = 76,2mm und der 72mm = 2,83". Gemessen hast du zufällig nicht. Bei Adam Hall meinte der Techniker auch, es würde angeblich nicht passen. Wird wohl einen Testkauf geben.
-
FHAudio Die Bastelvariante wollte ich mir noch aufheben wenn es keine andere Lösung gibt. Wenn julianstroebel nicht noch eine positive Lösung meldet, dann werde ich mir das mit dem Umbau überlegen.
-
julianstroebel Also die Maße oben habe ich von einem ausgebauten aus der G1 abgenommen. Die Größe passt auch mit der Maui 5 überein. Laut dem Herren von Adam Hall psst das Zeug von der G2 nicht in der G1. Die G2 habe ich im Moment nicht bei der Hand um das nachzumessen.
-
...und jetzt haben die in Frankreich ihr Lager nicht im Griff und der letzte Lautsprecher ist auch schon weg.
Also die Suche geht weiter.
-
Marius Winter Das war der letzte Lautsprecher den sie haben
-
Vielen Dank für die Infos. Auf eine Maui 5 hätte ich Zugriff und könnte nachschauen.
-
Hallo zusammen,
ich benötige eure Hilfe bei der Ersatzteilsuche. Für die Maui 28 (erste Ausführung) benötige ich Mitteltöner. Es handelt sich um eine OEM Fertigung eines 2,75 Zoll 16 Ohm Lautsprechers. Der Vertrieb wird über Adam Hall abgewickelt, aber auch sie haben keine Ersatzteile für dieses Modell.

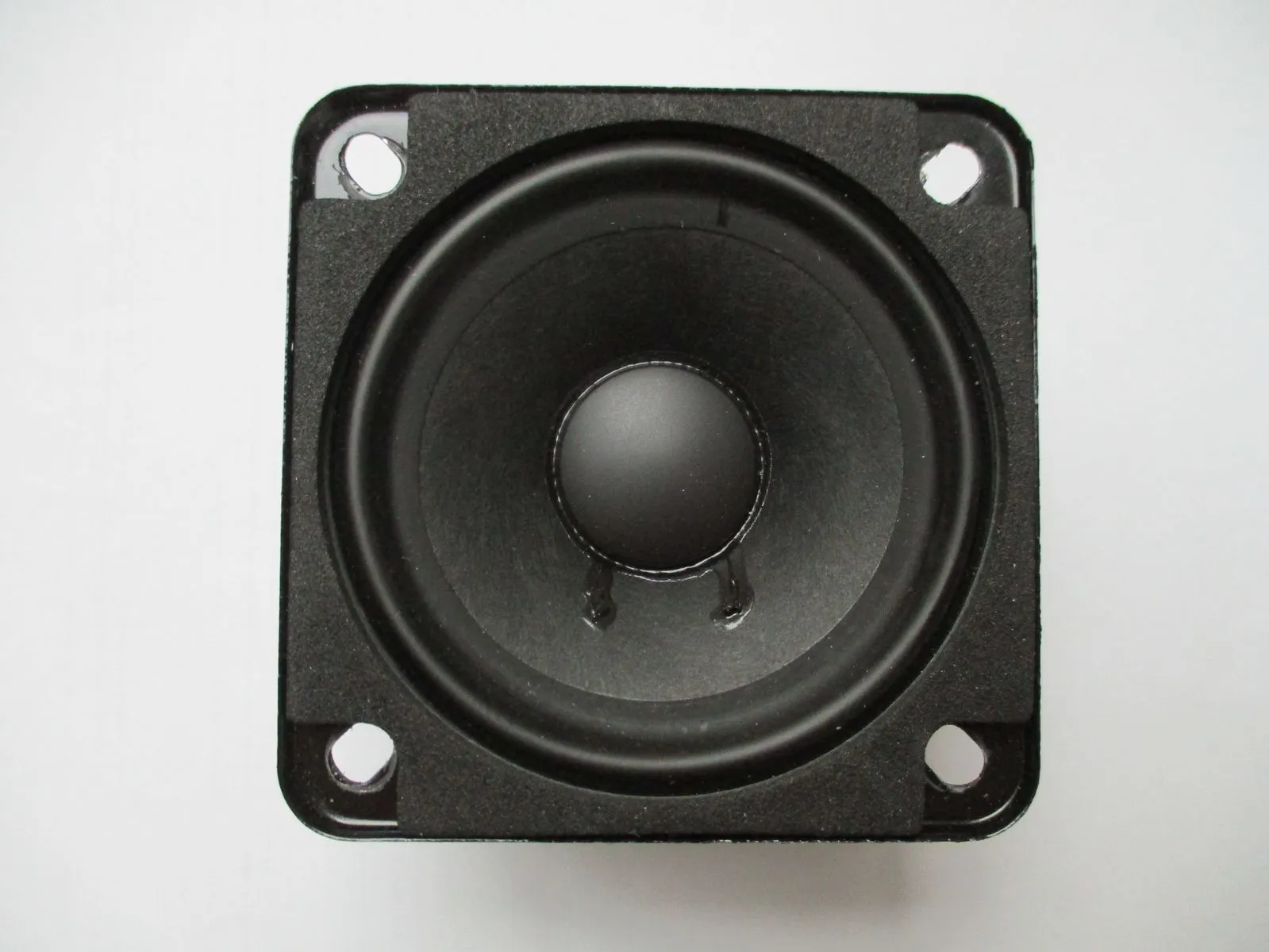

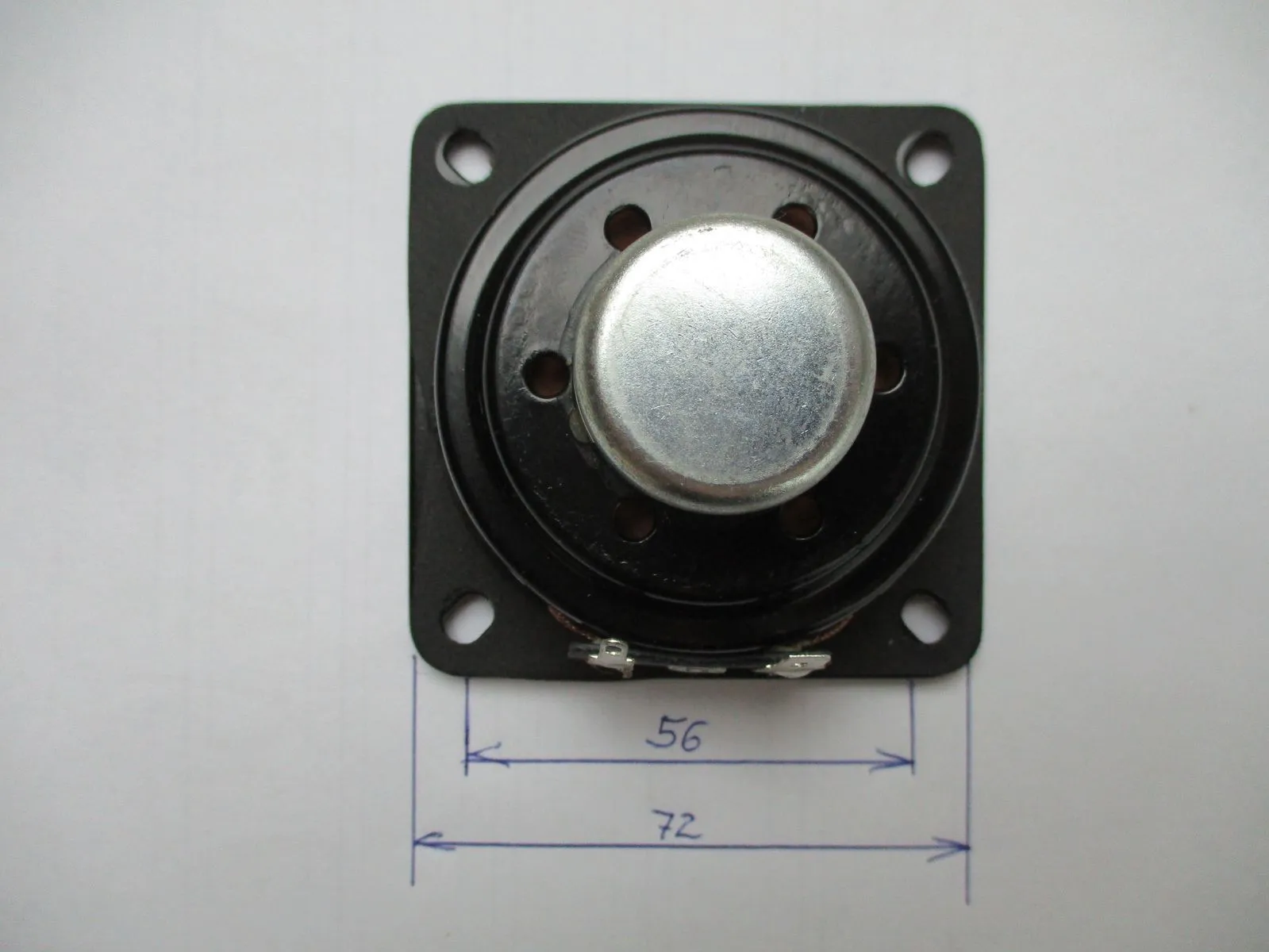

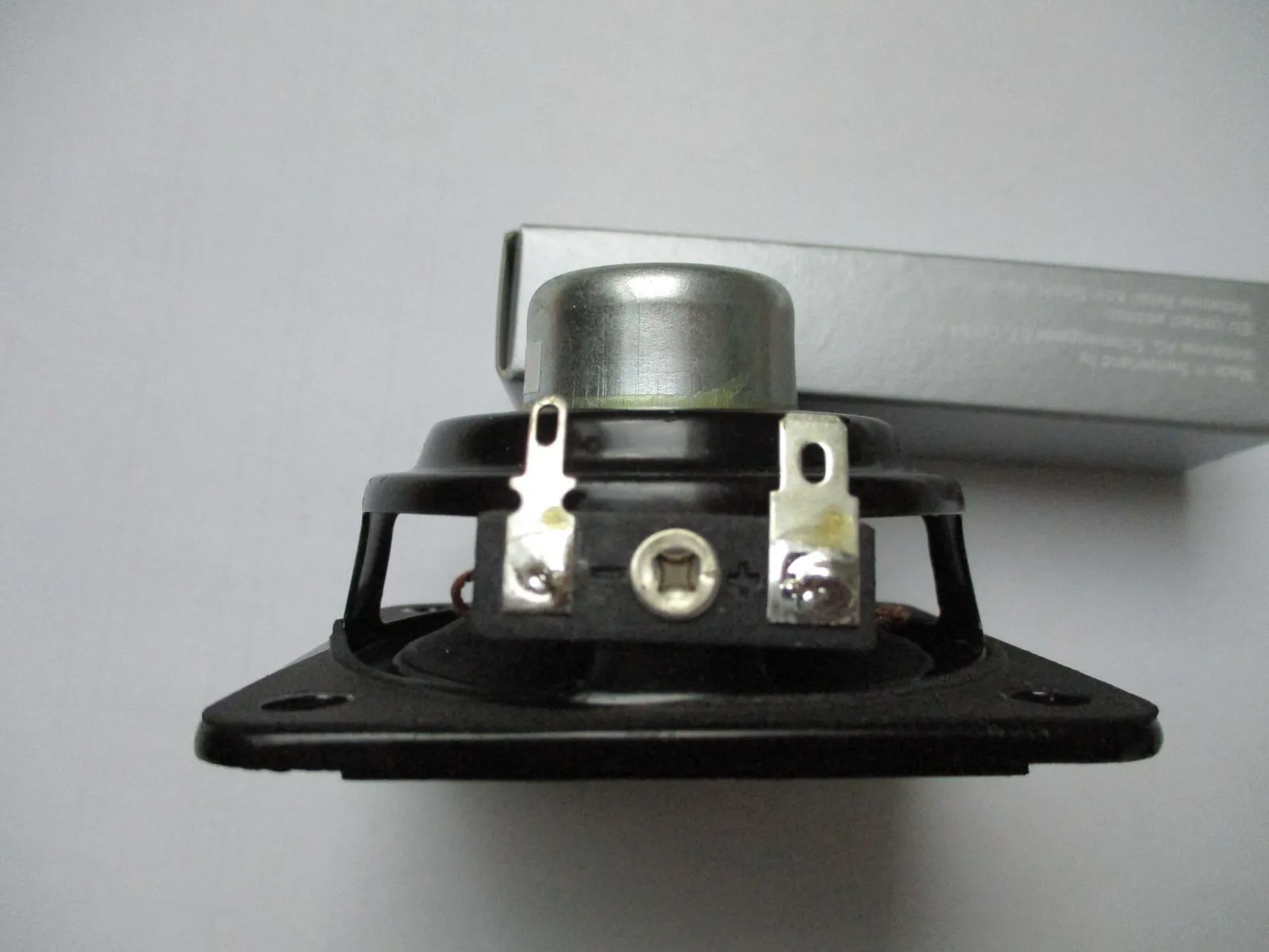

Hier ein paar Maße und Bilder:
Außenmaß: 72x72mm
Membran: 64mm Durchmesser
Korb: 60mm Durchmesser
Magnet: 28mm Durchmesser
Gesamthöhe: 41mm
Korbhöhe: 26mm
Bezeichnung: 18305
Wäre dankbar für jeden Hinweis.
-
Das von Clem Fandango aufgeführte Gerät habe ich auch im Verleih. Einfach mit einem Lichtprogramm wie QLC+ die einzelnen Szenen prorammieren und einspielen. 5 Lauflichter und 3 statische Szenen und fertig. Dann das Gerät sperren damit keiner in Versuchung kommt. Kann man per USB Stick neue Programme laden. Die Soundsteuerung funktioniert auch gut.
-
Müsste 5mm Raster sein:
- Hersteller: CAMDENBOSS
- Artikelnummer des Herstellers: CTB9202/6
Zu finden zum Beispiel hier:
-
DJheini danke für die ESP Seite, schöne Sachen dabei.
-
chris216 kannst du das mal skizzieren damit ich das richtig verstehe, möchte gern was dazulernen.
-
marcoboy Ich habe es so aufgebaut und es ging nicht. Dann habe ich den Elko verändert so wie in der zweiten Schaltung. Er wirkt ja wie ein Siebelko und sollte nach der Gleichrichtung kommen.
floger Kannst du machen, aber mit dem Instrument bekommst du den Pegel genauer angezeigt wie im Beispiel 1,44V am Anfang von Grün. 1V liegt dann genau zwischen Rot und Grün.
-
Jetzt habe ich es mal getestet. In dem Schaltungsauszug oben ist ein Schaltungsfehler drin. Richtig ist die Schaltung so.
Trafo ist der Neutrik NTE-4 an den XLR. Beliebige Germaniumdioden (GA108 aus der DDR) und ein Elko. Die Schaltung schaut dann so aus.
Anzeige bei 1,44V und 1kHz. Das Instrument sollte aber sehr empfindlich sein.
-
Hier ein Schaltungsausschnitt bei dem ich ansetzen würde.
-
Wie schon vorgeschlagen, ein analoges Drehspulinstrument und Germaniumdioden ist eine Möglichkeit ohne Stromversorgung. Möglicherweise noch einen Trafo davor mit 1:10. Kann es gerade nicht testen ob das geht. In der Bucht oder aus einem alten Tonbandgerät kann man die Teile finden.
-
Das wird auf jeden Fall meine nächste Aufgabe. Im Moment ärgere ich mich mit QLC+ herum weil der unter Alzheimer leidet.
-
Dann sollte ich das mal Testen.
Manchmal ist es ganz nett auf dem Bildschirm die Pegelanzeigen aller Kanäle zu haben und am X-Touch die Einstellungen vorzunehmen. Geht man aber in einem Kanal in den EQ ist es vorteilhaft wenn der Monitor der Sache automatisch folgt.
