Moin,
Pin 3 oder Pin 1
Du meinst die Pins des OPVs? Wird gecheckt
stelle doch mal bitte das Ausgangssignal des OPV und das Eingangssignal zusammen in einem Bild dar (Du hast ja wohl ein zweikanal-Oszi?)
Hab ich, und kann ich versuchen.
Ich melde mich wenn es etwas neues gibt. Eine Frage noch: So wie ich das verstanden habe senkt diese Schaltung den Pegel am 3kHz um 3db. Könnte ich nicht testweise die ganze Schaltung brücken und schauen wie sich das Signal dann verhält?
Liebe Grüße
Übrigens...was ist das für hässlicher HF-Schmutz auf dem Signal? Kommt das vom Schaltnetzteil? Igitt!
Ich hab ehrlich gesagt keine Ahnung. Vielleicht ist das das Rauschen, das mich immer so nervt

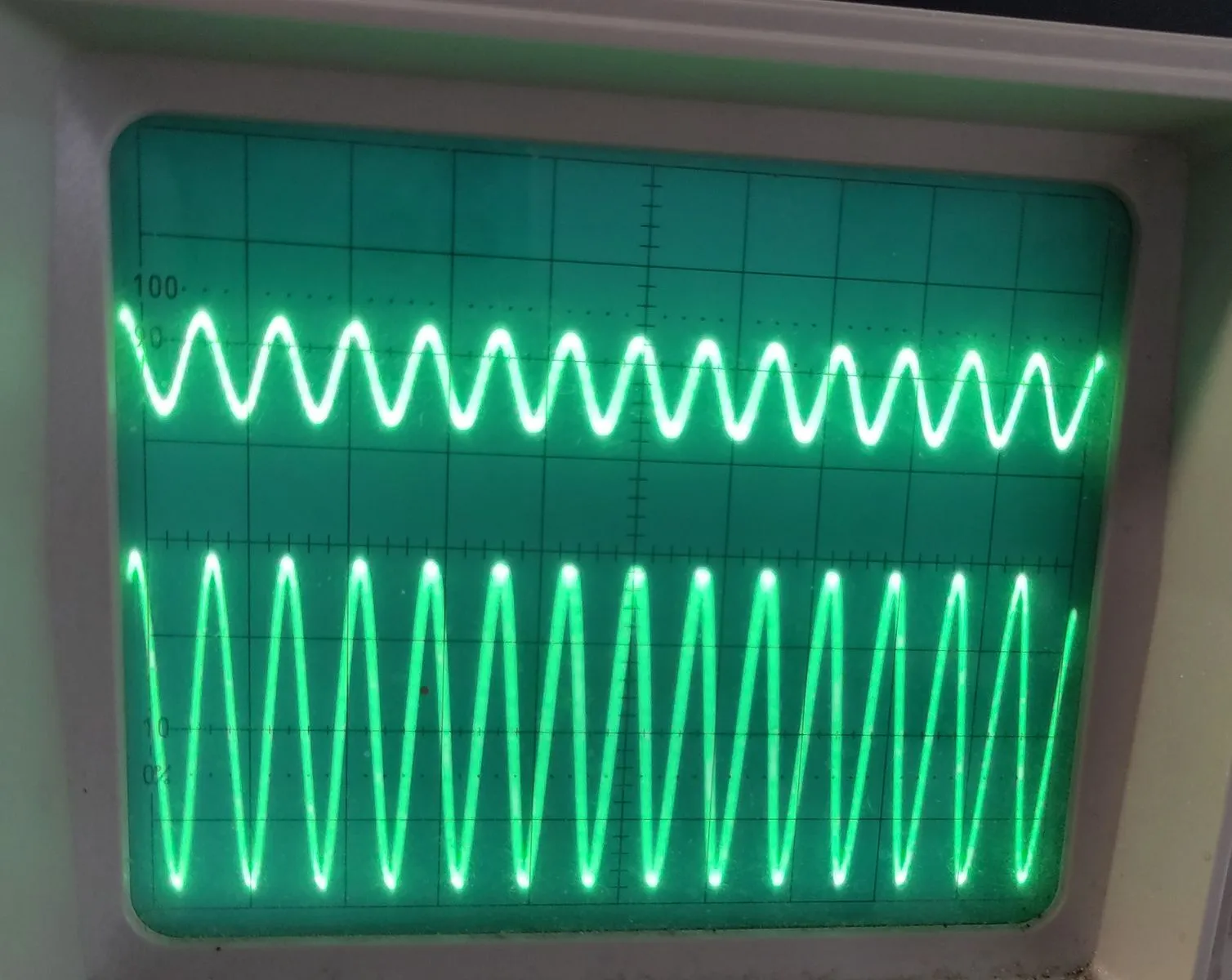

Okay, einen Preis gewinne ich mit meinen Oszi Bildern wohl nicht mehr. Aber hier Ein- und Ausgang des OPVs: Unten Eingangssignal- (Pin 2 ) und oben Ausgangssignal (Pin 1).

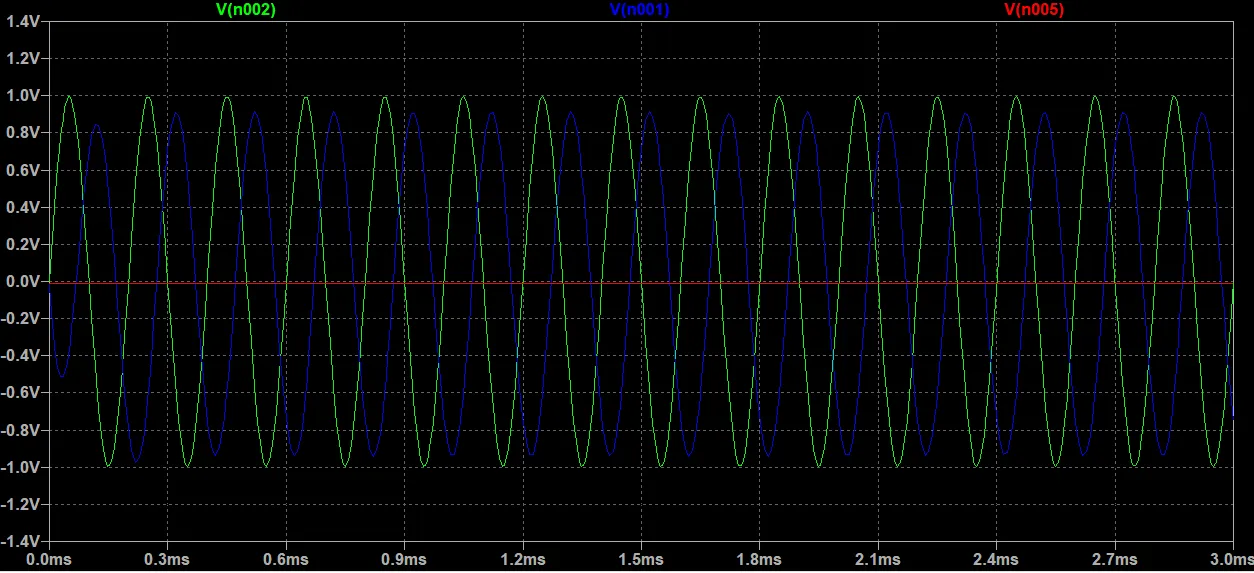

Ich habe mal die OPV Schaltung mit LTSpice simuliert und mir angeschaut wie das ganze denn aussehen soll. Grün ist das Eingangssignal, also quasi "vor" C103, rot das Signal an Pin 2 des OPV und blau das Ausgangssignal.

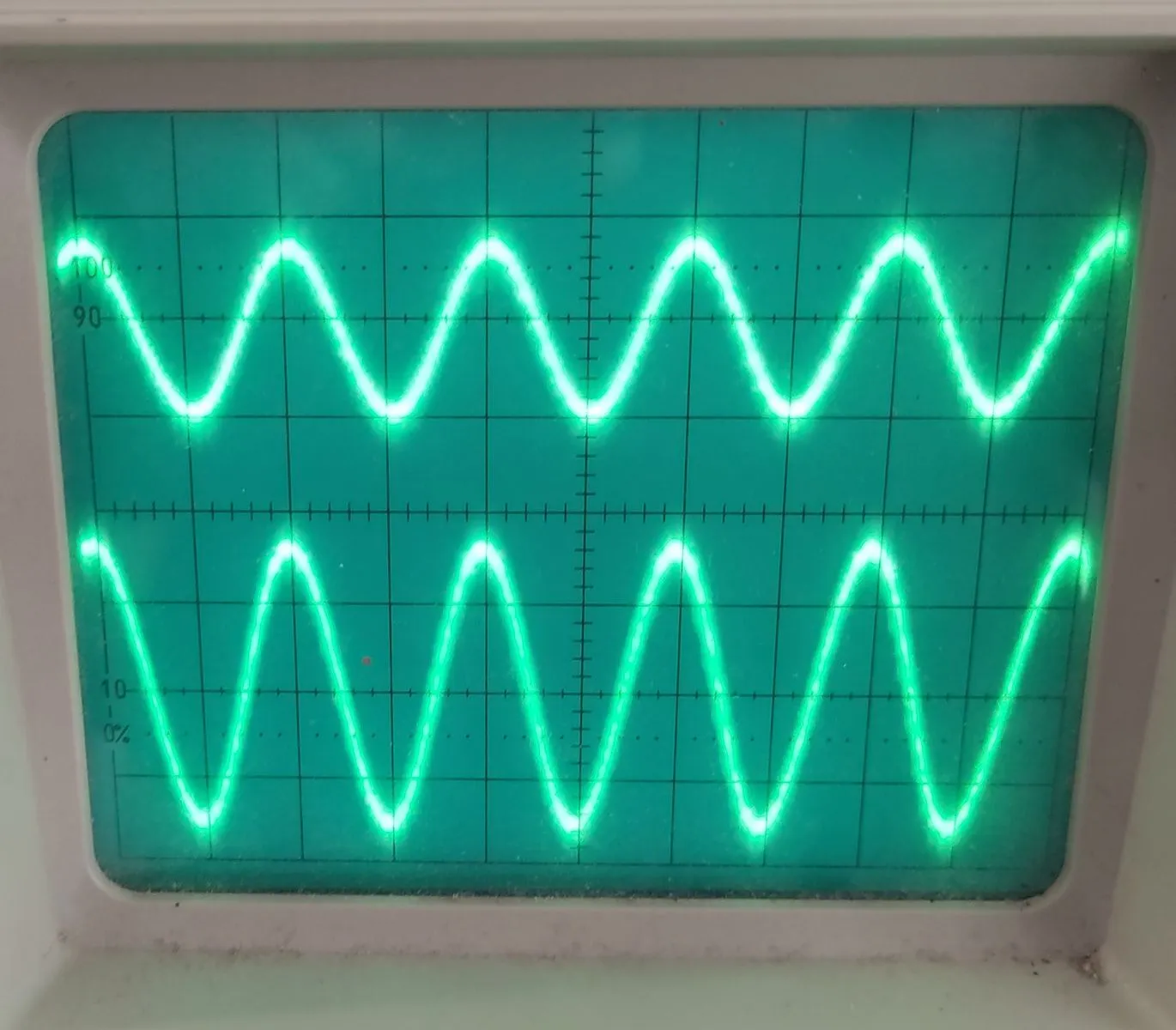

So sieht das ganze beim intakten Modul auch ungefähr aus. Beim defekten Modul schlägt sich irgendwie der Sinus auf den invertierenden Eingang des OPV durch. Hier das Äquivalent des defekten Moduls. Das untere Signal entspricht dem grünen und das obere dem blauen der Simulation:
Jo, die sind in Phase. Das heißt der OPV tut nix und du kriegst am Ausgang direkt das Signal über die Gegenkopplung. Also ist der OPV kaputt. Theoretisch kann auch Pin 1 einen Wackelkontakt haben, falls du nicht direkt am Pin gemessen hast.
Ich habe den OPV ausgelötet und beim auslöten ist Pin 1 direkt abgebrochen. Habe mir jetzt neue OPVs bestellt und berichte wenn ich ihn eingelötet habe. Bis dahin erst einmal schönen Feierabend
Kommt vor das Bauteile brechen in einer aktiv Box, die Bilder waren zunächst wenig Aussagekräftig.
Man hätte einfach die Frequenz verändert am Generator und den Spannungsabfall bewertet und dann fällt sofort auf das mit der Stufe etwas nicht stimmt.
Jo danke für deinen Beitrag marcoboy. Sicherlich hätte es Wege gegeben, die schneller und eleganter zum Ziel geführt hätten. Wenn das jetzt alles so klappt haben mir aber auch meine wenig aussagekräftigen Bilder geholfen
Ich bin gespannt mit der Theorie Pin1, schon mal gemessen ohne OPV ...
Ich bin gespannt mit der Theorie Pin1, schon mal gemessen ohne OPV ...
Anhand der Messungen war klar erkennbar, dass der OP nicht das tut, was er soll. Dass der Pin 1 dann auch noch abgefallen ist, bestätigt nur meine Vermutung, dass der Ausgang tot war.
LeoAnton95 Lass dich von Marco nicht verrückt machen. Er sieht nur nicht ein, dass er deine Messergebnisse nicht ganz verstanden hat.
Guten Abend zusammen,
heute sind die OPVs angekommen. Eingelötet und es läuft!
Habt vielen Dank für die zahlreichen und guten Tipps
Schönes Wochenende noch.
