RAM Audio S-4044 Netzteil läuft nicht an.

    Guten Morgen.

    Ich bin momentan dabei meine PA-Altlasten, die sich in den letzten Jahren hier angesammelt haben, aufzuarbeiten.

    Als erstes ist "der Spanier" dran.

    Diese RAM-Audio-Endstufe flog mir 2021 von ebay im defektem Zustand zu.

    Ich stellte schnell einen kurzgeschlossenen Treibertransistor Q2 (MJE15032) im Channel A fest und "Strommarken", also Hinweise, dass dort ein sehr hoher Strom geflossen sein muss, in der Nähe von Channel A fest.

    Es wurden im NT schon die beiden IGBT's getauscht und auf der Steuerplatine die ICs U12C (IR 2110S) und U15C(SG3525AP) enbenfalls.

    Nach Tausch des Treibertransistors und Zusammenbau ergab sich folgendes Bild:

    Keine Funktion, tot.

    Nun las ich hier im Forum einen Beitrag über RAM-Endstufen mit einer unterbrochenen Leiterbahn für die Spannung +15AC.

    Das war auch hier der Fall, nach Überbrückung mit einer Drahtbrücke hatte ich jetzt folgendes Bild:

    Die Power-LED blinkt dunkel im Sekundentakt, das NT taktet also, die Frage ist warum.

    Nach einigen Messungen, schwierig bei diesem verbauten Aufbau, besonders auf der Steuerplatine, konnte ich keinerlei Signale an den Ausgängen der SG3525AP messen, nur ein ganz kurzer Impuls im Sekundentakt.

    Dadurch natürlich auch nichts an den Gates der IGBT's.

    Der Shut-Down-Eingang der SG 3525AP, Pin 10, liegt konstant auf 5V, d.h. das Ding ist wohl abgeschaltet.

    Der Quarzoszillator um U13 funktioniert, die Schwingung ist bis zum Pin 3 des SG 3525AP messbar.

    Auf der Suche nach der Ursache für die Shut-down passierte es dann, der große Knall (Paff!), mit der Messspitze abgerutscht zwischen Q49C und Q57C...das wars dann wohl...

    Ich werde eine neue Steurplatine brauchen :cursing:

    Eine Frage noch: wie kann ich hier Bilder anhängen?

    Also ich bin bei Messungen rund um die Erzeugung der+15VC und -15VC abgerutscht und habe kurzzeitig einen Schluss zwischen der +VC, der gleichgerichteten Netzspannung und der Primärmasse verursacht.

    Die Spannungen werden direkt von der +VC und der Primärmasse mit einer "schwimmenden" Masse Vm für die beiden LM393 erzeugt, +15VC und -15VC müssen nach Vm gemessen werden.

    Bescheuerte Schaltung, da haben sie schon einen TOP-Switch, anstatt für einen vernünftigen Übertrager mit entsprechenden Ausgängen für +/-15V zu sorgen, laufen die auf dem Platinchen mit +330V und so einer Kreuzknobelschaltung herum =O

    Das Ganze ist ja ein Projekt, dass mir jetzt nicht eilig ist.

    Ich werde Beizeiten mal ausmessen, wieviel Schaden ich da angerichtet habe.

    Ich sehe keine verbrannten Teile, keine verkokelten SMD-Widerstände.

    Einer der Transistoren MJD340/350 und eine Zenerdiode 15V ist definitiv hinüber, die beiden LM393 wohl auch.

    Der U7C (TOP 242) ist anscheinend noch in Ordnung, nach dem Knall leuchtete die LED D39C noch, nachdem ich panisch abgeschaltet hatte.

    Wie auch immer, der Shut-Down läuft über den Triggereingang von U9C (NE555) diverse Optokoppler kommend von der DC-Protection J25 Pin 2.

    Schaltplan mit Bestückungsplan oben und unten habe ich, auch eingehend studiert.

    Guten Morgen.

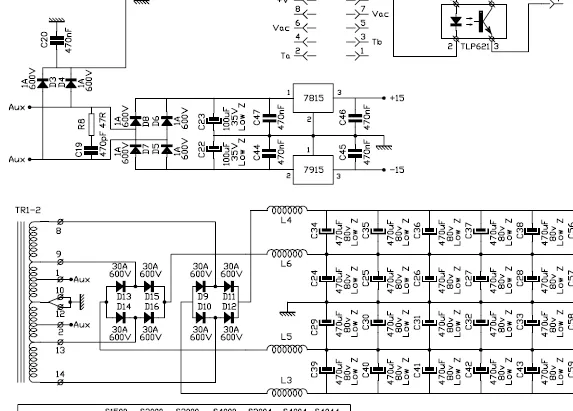

    Das Ist der Sekundärkreis, die control-Schaltung ist zwei Seiten vorher.

    Ich werde das Platinchen mal mit zur Arbeit nehmen, Montage und Justage elektronischer Druckmessgeräte, dort habe ich einen voll ausgestatteten SMD-Arbeitsplatz und darf auch schon mal "privat"-Sachen nach Feierabend erledigen.

    Erst letzte Woche die Steuerplatine für den Wäschetrockner eines Kollegen aus der Schweißerei.
