Defekte Pumpe in Nebelmaschine FT 10 von FN Light

    Hallo!

    Wir haben für eine defekte Nebelmaschine FT 10 von FN Light eine neue Pumpe gekauft, mit der die Maschine allerdings nicht funktioniert. Die Pumpe und das Heizelement sind in Reihe verschalten, an der Pumpe liegen in der Reihenschaltung 113 V an, die neue Pumpe arbeitet damit überhaupt nicht. Offenbar bräuchte man eine Pumpe mit höherem Innenwiderstand. Die Reihenschaltung ist aber ohnehin Banane. Hatte jemand dieses Problem schon und es womöglich gelöst? Wie? :)

    Haben das Thema noch nirgends gefunden, falls es schon existiert, freuen wir uns über einen Link.

    MfG, die Aale

  • DJheini 3. Januar 2026 um 08:10

    Hat das Thema freigeschaltet.

    Hallo, willkommen im Forum.

    FN Light ist aber sehr lange her.

    Bist du dir ganz sicher, das Pumpe und Heizelement in Serie geschaltet sind?

    Kann ich mir nur schwer vorstellen, das kann eigentlich nicht funktionieren.

    MfG Heini

    (Lasst euch von dem DJ nicht verwirren. ;))

    Die Nebelmaschine ist mit Sicherheit bereits vor Eurem Kauf verbastelt gewesen:

    - Ist das Modell überhaupt für europäische 230V geeignet, oder war das die "Ami"-Ausführung für 115V?

    - Bei Reihenschaltung mit Heizung müsste wesentlich mehr Spannung an den Pumpenanschlüssen zu messen sein, da der Widerstand der Heizung viel geringer ist (vorausgesetzt, die Heizung ist von der Steuerung freigegeben)

    - Nach meinem Verständnis und Erfahrung wird die Heizung über Temperaturregler und STB betrieben

    - bei Erreichen der richtigen Heizblock-Temperatur wird der Stromkreis für die Nebeltaste (Pumpe EIN) freigegeben

    - das kann rein elektromechanisch, oder mit mehr oder weniger Elektronik gelöst sein, je nach Ausführung der Maschine - bei dem alten Ding, eher mehr mit "KLICK-Klack-Technik" ;)

    - Fußangel: Bei einigen, einfachen Maschinen wird m.W. zwischen HEIZEN und PUMPEN einfach umgeschaltet. Das heißt, die Maschine kann nicht mit reduzierter Leistung "Dauernebeln", da immer zwischen den Nebelphasen erst nachgeheizt werden muss.

    Lieber mit Röhre geampt, als in Selbige geschaut!

    Hallo Heini!

    Danke fürs Freischalten und deine Antwort! Ja, in der Tat ein altes Gerät, aber mit ideellem Wert. xD

    Wir (inkl. Elektrikermeister ;)) sind uns mit der Reihenschaltung schon recht sicher, denn solange das Gerät aufheizt, ist über den Thermoschalter der Weg zum Heizelement geschlossen. Sobald der Thermoschalter geöffnet hat, kann man über den Taster die Pumpe betätigen, die in Serie mit dem Heizelement hängt. Kuriose Konstruktion und offenbar nur funktionierend, wenn die Pumpe den richtigen Innenwiderstand hat. ^^

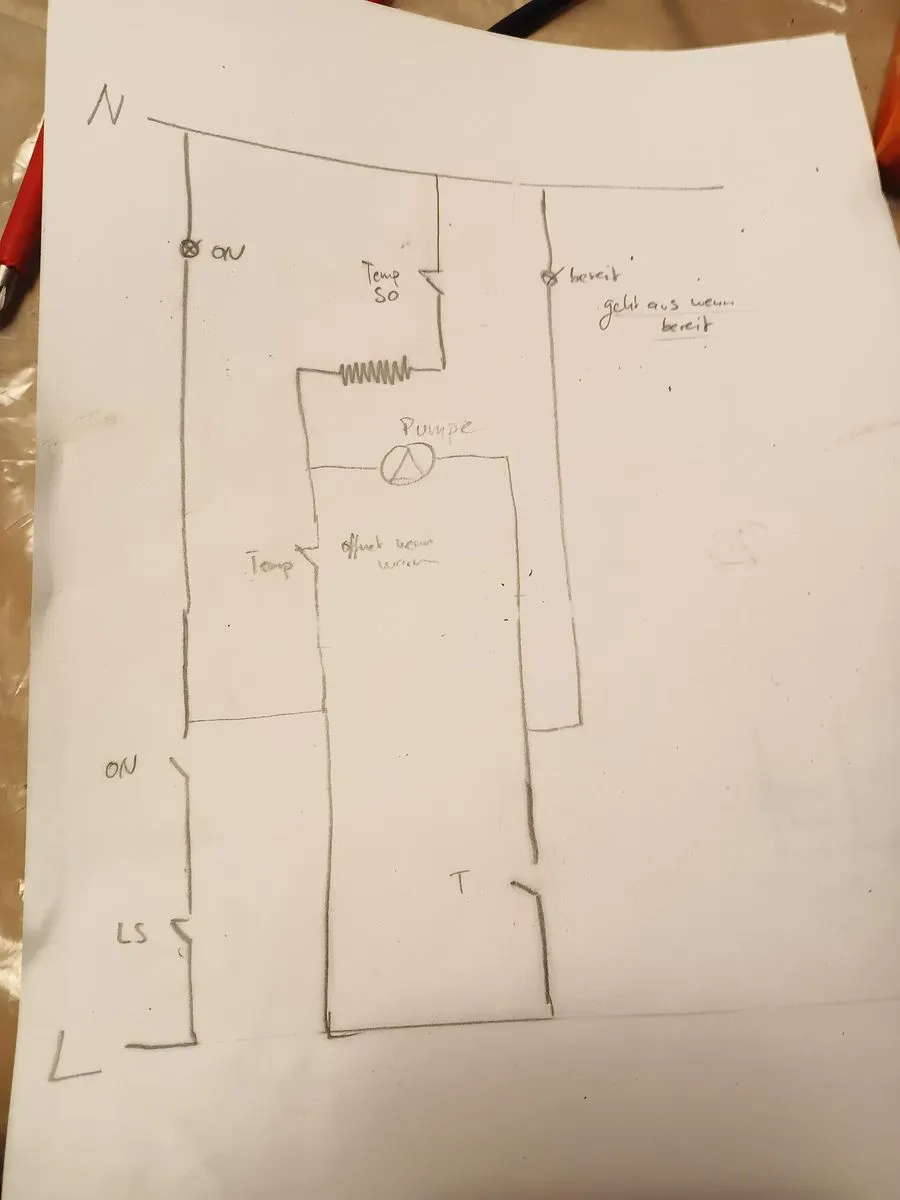

    Wir haben einen Schaltplan gezeichnet, kannst du uns sagen, wie wir den hier hochladen können?

    Viele Grüße!

    Als Newbie kannst du vermutlich keine Bilder hochladen. Entweder über Google Account verlinken oder mir per Email schicken. Dann kann ich den einsetzen.

    Versuch aber erstmal ob es so geht, unter einem neuen Beitrag sollte es unten 4 Schaltflächen geben, eine ist als "Dateianhänge" betitelt.

    MfG Heini

    (Lasst euch von dem DJ nicht verwirren. ;))

    Zitat von conradfreak

    denn solange das Gerät aufheizt, ist über den Thermoschalter der Weg zum Heizelement geschlossen. Sobald der Thermoschalter geöffnet hat, kann man über den Taster die Pumpe betätigen, die in Serie mit dem Heizelement hängt.

    Hm, wie soll das gehen? Da muss es aber noch einen weiteren Anschluss geben. Wenn der Thermoschalter öffnet, ist der Stromkreis doch unterbrochen. Oder die Pumpe liegt parallel zum Thermoschalter.

    MfG Heini

    (Lasst euch von dem DJ nicht verwirren. ;))

    Zitat von DJheini

    Als Newbie kannst du vermutlich keine Bilder hochladen. Entweder über Google Account verlinken oder mir per Email schicken. Dann kann ich den einsetzen.

    Versuch aber erstmal ob es so geht, unter einem neuen Beitrag sollte es unten 4 Schaltflächen geben, eine ist als "Dateianhänge" betitelt.

    Die Schaltflächen sehe ich leider nicht. Wie kann ich dir ne E-Mail schreiben? 😂

    Der Schaltplan hilft am besten beim Verständnis. Super, dass ihr uns helft!

    Zitat von conradfreak

    Hallo!

    Wir haben für eine defekte Nebelmaschine FT 10 von FN Light eine neue Pumpe gekauft, mit der die Maschine allerdings nicht funktioniert. Die Pumpe und das Heizelement sind in Reihe verschalten, an der Pumpe liegen in der Reihenschaltung 113 V an, die neue Pumpe arbeitet damit überhaupt nicht.

    Manche Pumpen haben eine Diode integriert, damit wird die Pumpe nur mit einer Halbwelle der Netzspannung betrieben, also quasi 1/2 Leistung. Habt ihr die alte Pumpe noch? Foto? Zur Not auch wieder an mich per Email.

    Manchmal ist die halbe Leistung auch erforderlich, damit die Flüssigkeit nicht zu sehr aufgewirbelt wird. Kenne ich z. B. von Kaffeevollautomaten.

    MfG Heini

    (Lasst euch von dem DJ nicht verwirren. ;))

    Lieber Heini,

    es ist auch unsere Vermutung, dass die alte Pumpe intern anders verschalten war. Leider haben wir diese nicht mehr. Ein offensichtlicher Unterschied war, dass während dem Aufheizen die LED geleuchtet hat (rechts oben "bereit"). Diese leuchtet jetzt natürlich auch, wenn man den Taster betätigt, aber nicht während dem Aufheizen. Gibt es eine Idee, welches Bauteil man testweise einfügen könnte? Die Spezifikation der Pumpen ist identisch (230V). Unsere Vermutung ist jetzt vor allem, dass die alte Pumpe mit den 113V noch gearbeitet hat, was die neue nicht macht. Ein Hinweis auf die Eigenschaften der alten Pumpe ist eben das Leuchten der LED während dem Aufheizen.

    Ein Lösungsansatz wäre ein anderes Thermoelement, welches neben dem Öffner noch einen Schließer hat und damit einen paralellen Kreis für die Pumpe freischaltet. Eine Idee, welche Temperatur zum Umschalten richtig ist, haben wir noch nicht und auch nicht, ob es ein solches passendes Thermostat gibt.

    Ein paralleler Kreis mit Taster - Pumpe funktioniert natürlich auch, allerdings ist dann nicht sichergestellt, dass niemand den Taster betätigt, solange aufgeheizt wird. Selbst wenn man die LED entsprechend verdrahtet, so dass sie das Aufheizen anzeigt, könnte man dann zu früh oder zu lang den Taster betätigen und das kochende Fluid käme dann vermutlich rausgeschossen, was ja ein No Go ist ;)

    Bist du sicher das es sich bei der Bereit-Anzeige um eine LED handelt? Wenn ja, kannst du testweise mal die Anschlüsse an der Pumpe tauschen. Wenn diese eine integrierte Diode hat, sperrt sie eventuell den Strom zur LED:

    Was ist denn die neue Pumpe für ein Typ?

    Thermostat: Eigentlich ist auf den Teilen irgendwo eine Schalttemperatur eingeprägt oder gedruckt. Fotos würden vielleicht weiter helfen.

    MfG Heini

    (Lasst euch von dem DJ nicht verwirren. ;))

    https://www.huss-licht-ton.de/pdf/SWLFG8.pdf

    Schaltplan einer anderen Maschine, dort hat der Thermoschalter 290°.

    Edit<.

    Ähnlichkeit zu euer Maschine?

    Reparatur der Eurolite N-19 Nebelmaschine
    Billige Nebelmaschinen sind oft von schlechter Qualität und gehen leicht kaputt. Viele Schäden können aber gut repariert werden. Diese Anleitung...
    de.ifixit.com

    MfG Heini

    (Lasst euch von dem DJ nicht verwirren. ;))

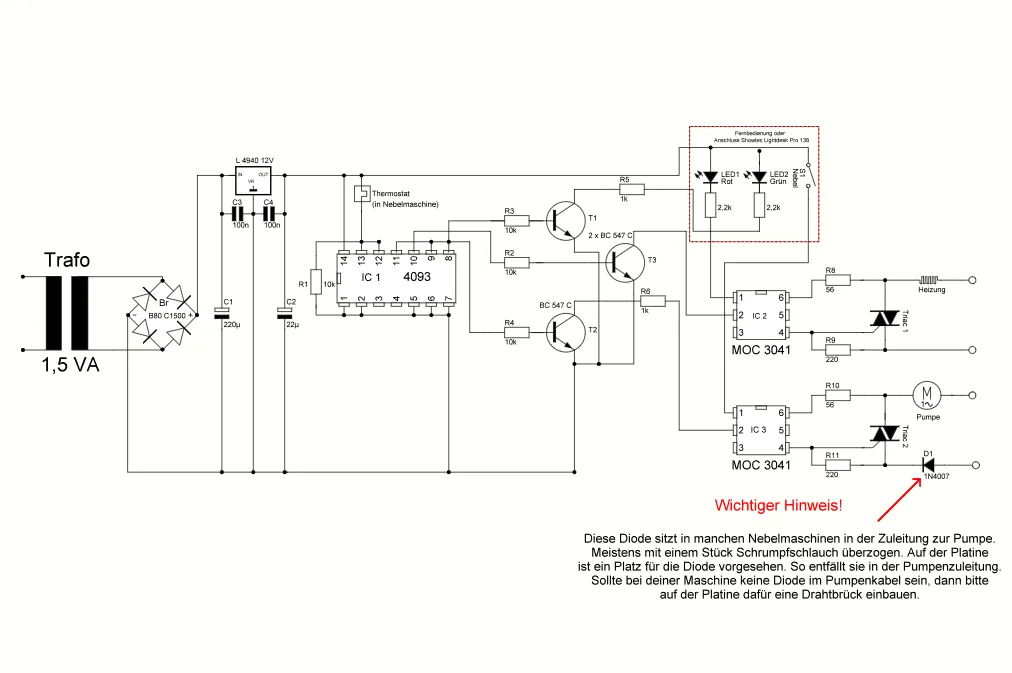

    Und falls ihr Lust und Langeweile habt, habe vor vielen Jahren mal eine Elektronik "entwickelt" und gebaut incl. Platinenlayout, mit der ich eine einfache Nebelm. etwas gepimpt habe.


    Thema

    Nebelmaschine Umbau

    Hallo,

    habe meine (alte 700 W) Nebelmaschine etwas modifiziert. Die Original-
    fernbedienung, die noch mit Netzspannung lief, habe ich gegen eine
    selbstgebaute, mit Niederspannung (5 V) arbeitende, ersetzt. 2 LEDs
    zeigen den Heizvorgang (Rot) und die Bereitschaft zum Nebeln (Grün) an.
    Ist die Fernbedienung nicht angeschlossen, wird die Heizung auch nicht in
    Betrieb genommen. Mit dem grünen Taster wird genebelt. :wink:

    Die Heizung und die Pumpe werden (fast) verschleissfrei über 2 Triacs
    geschaltet, die…
    DJheini
    9. September 2007 um 13:33

    MfG Heini
