Beiträge von PeterG

  • Spezieller Verstärker gesucht!

    Hallo Manuela,

    danke für die Ausführungen, nur so richtig geschnallt hab ich es nicht. :oops:

    ZZ. wird ne Endstufe dazu mißbraucht ne Wicklung auf nem Ferritkern ( ich weiß, der ist da unpassend) mit nem Sinussignal zu versorgen, so daß im Luftspalt des Kerns ( ca. 20mm³) ein Wechselfeld von 200-300Gauß erzeugt wird.
    Nun hätte man gerne die Möglickeit diesem Sinusfeld ein "Gleichspannungsfeld" zu überlagern. Mit ner zweiten Spule ein DC-Feld einspeisen mußte in die Hose gehen, weil der Sinus erwartungsgemäß kurzgeschlossen wird :D , das kostete ne Endstufe.

    Meine bescheidenen Überlegungen zu dem Thema ergaben:

    entweder brauchtes ne Endstufe, der am Eingang zu dem Sinus ein Gleichspannungssignal eingespeist werden kann und die dies "verträgt".

    oder an der zweiten Wicklung ( DC) brauchts ne Spannungsquelle, die das Sinussignal nicht kurzschließt. Meine Idee ist ein Stromverstärker, der ja einen unendlichen Innenwiderstand hat. Würde das theoretisch funktionieren? ohne Belastungfür den "Sinustreiber" und welche Endstufe könnte man da ungestraft umbauen?

    Zitat

    Zieh den MP hoch und erzeuge den Offset extern im Netzteil.

    MP ? Mittelpunkt?
    Erwärmung ist klar, deshalb ja der Wunsch nach Leistungsfähigkeit.

    Zitat

    Bedenke bitte daß dieser stetige Strom über den RL auch eine zusätzliche Erwärmung der einen Endstufenhälfte bewirkt, es sei denn da sitzt ein Trafo

    :oops: da versteh ich leider nur Bahnhof! Wo soll ein Trafo sitzen?

    Zitat

    ATR

    http://de.wikipedia.org/wiki/ATR-Spektroskopie
    Ich glaub, das ist heute nicht mein Tag, bin auch eher der optische Typ, wie wärs mit ner kleinen Skizze?

    "Höhen" braucht es nicht, EQ grins, weil nach meinem letzten Wissen der zu messende Effekt schon bei 1kHz "verschmiert". Zu hören ist da nichts, nur machmal ne mechan. Reso des Objekts ( Kern, Wicklung..)

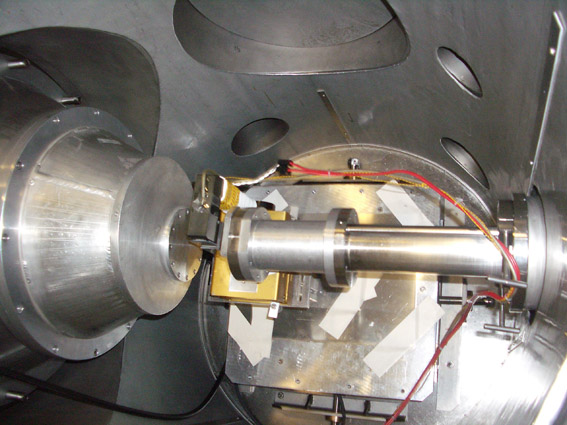

    Ein Bild?

    MfG
    Peter

    http://www.hornlautsprecher.net/WEB/NF-M.jpg

  • Spezieller Verstärker gesucht!

    Hallo,

    stelle ich die Frage noch mal anders rum:

    Von welchen Endstufen in der 2kW-Klasse ist der Stromlaufplan bekannt?

    Oder: welcher Hersteller würde sich erfahrungsgemäß auf ne Modifikation einlassen?

    OK, es sind einige Variablen, aber in nem Experimentbetreib gehts kaum anders.

    MfG
    Peter

  • Spezieller Verstärker gesucht!

    Hallo,

    ok, ist nicht direkt PA, aber nur hier findet man entsprechende Leistung....

    Das Teil muß folgende Aufgaben bewältigen:

    - eine Spule aus nem Schnittbandkern antreiben: ca 1,5mH F-Breich 20Hz bis ca 3kHz Sinus

    - im Luftspalt des Kerns braucht es ein Feld von 200- 300Gauß

    Bei dem derzeitigen Versuchsaufbau brauchts gut 30V NF im kHz-Bereich, aber auch über 10A bei 20Hz, was praktisch nen KS darstellt.

    UND

    Es wir ein Gleispannungsoffset am Ausgang benötigt, der max. 20A bertagen soll.

    Daraus folgt, der Stromlaufplan muß bekannt sein, so dass man am Eingang einen Offset einstellbar nachrüsten kann. Ebenso darf die Endstufe dann ja keinen automatischen Offsetabgleich haben ....., muß über sehr gute Kühlung verfügen und Dauerbetriebfähig sein :oops:

    Ich wars nicht. DAP Palladium 2kW.... sind schon einige gestorben, Ohne DC_Offset

    Kann mir da jemand auf Grund seiner Erfahrungen etwas empfehlen?

    2.Idee

    Ne Endstufe auf Stromquelle umrüsten und über ne zweite Wicklung das DC-Feld einspeisen. Bis max. 10A würde ich den Leistung-OPV LM12 nehmen, aber drüber hab ich keine Erfahrung. ( Leistungerweiterung, paarallelschlten ....)

    MfG
    Peter

    PS: kennt jemand ne Bezugsquelle für Schnittbangkerne? doppel U-förmig, aus dem ein entsprechender Luftspalt ausgefräst werden kann? Und natürlich das F-Spektrum ab kann!

  • BR vs. Bastelhorn

    Hi SK,

    da jetzt endlich die Sonne raus kommt, und die ernsten Frühjahrsgartenaufräumarbeiten beendet sind kanns ans Wasteln gehen. War echt zu lausig um draußen was zu machen. Zuerst werd ich dem vorhandenen Teil ne größere Druckkammer spendieren ( Horn kürzen) und dann BR simulieren und rantasten..... :oops:

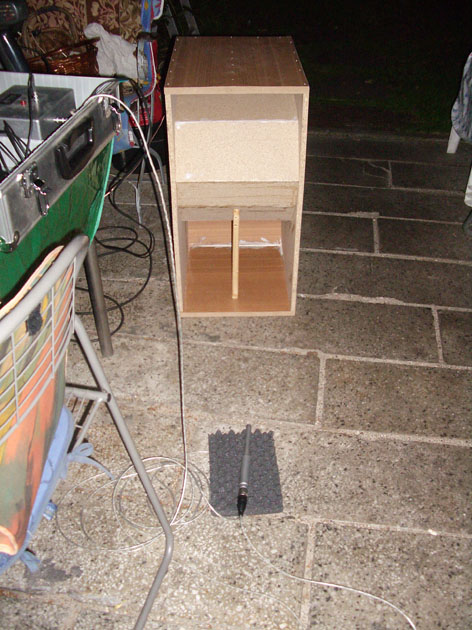

    Wir reden von dem hier: http://www.hornlautsprecher.net/Bilder/TB/Mess-01.jpg

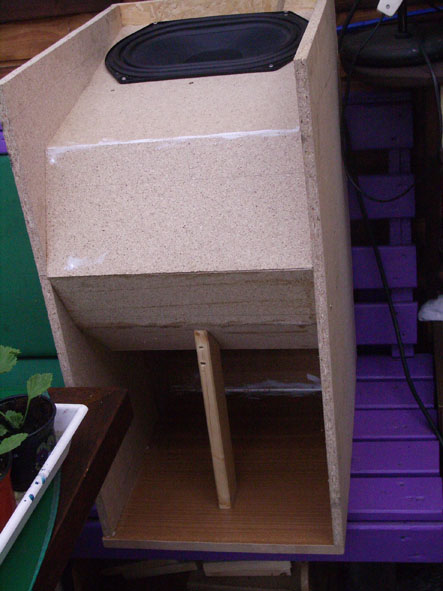

    bzw. ohne obere Platte: http://www.hornlautsprecher.net/Bilder/TB/FL-offen.jpg

    MfG
    Peter

  • BR vs. Bastelhorn

    Hallo SK,

    heute so humorvoll? :D immer mal was Neues!

    Aber Wiedezaungenerator ist schon Körperverletzung! Hatte gestern so ein Teil zum reparieren hier und als er wieder liefm hats durch ne "normale" Messspitze genügend im Arm gezwickt. Möchte das nicht pur erleben müssen. :twisted:


    MfG
    Peter

    PS: @ Waschhaus.... nimm mal mit: http://et.netaction.de/et/bilder/org/1148.gif Verbindung auf! Dresdner Student und großes Interesse am Lautsprecher + Elektronikwasteln ( Visatonforum)

  • SK212 Gehäuse Fertigung

    Hi,

    meiner bescheidenen, unmaßgeblichen Meinung nach liegt das "Summen in den Ohren" nicht an der Lautstärke der Veranstaltung, sondern daran mit wieviel Verzerrungen das System gefahren wird! Diese überlasten das Gehör! ihmo.

    ACDC openair: der erste Bass => ein Gefühl wie ein Halm im Kornfeld beim Windstoß. Und nach gut zwei Stunden: Kein Summen. Absolut Nichts! Die Anlage war super und richtig gefahren.
    Die gleiche Erfahrung hab ich im "Zelt" in Berlin vor Jahren auch gemacht! Es war unglaublich laut, aber absolut sauber => keine Geräusche hinterher.

    MfG
    Peter

  • Leuchtparkett für Galabühne

    Zitat von "Manuela"

    der Anschaffungs- und auch der Mietpreis unerschwinglich.

    Hallo,

    am WE sah ich bei Hellweg ( Baumarkt) Spots für den Einbau in Laminat: 6Stück a 5LED, Kostenpunkt: 199€ :twisted: :twisted: :twisted:

    Damit ist Dir nicht geholfen, aber teuer wird es zZ. noch sehr! Aber es scheinen immer mehr Leute dran interessiert zu sein.

    MfG
    Peter

  • Geschlossene Bassgehäuse: Tiefenanhebung mit Equal oder ...

    Hallo SK,

    Zitat

    hochpassgefiltert

    man misst Mist! :D

    Aber mal erhlich: man sollte schon wissen, was sein Messwerkzeug kann und wo es Einfluß hat. Mein EMC8000 ist unter 20Hz nur ein Schätzeisen, aber für meine Anforderungen genügend.

    Wenn man es ganz genau wissen will/muß, sind 3Hz schon zu brauchen!


    MfG
    Peter

    PS: Danke für das erklärende Bildchen!!! Hätte eher mal bei Dir stöbern sollen.... :D

  • SNT Bastelstunde: gesteuerte Halbbrücke

    Hallo,

    da können sehr hohe Spannungen entstehen, wenn der Kreis gut abgestimmt ist!

    Beispiel: 20W HF 50 Ohm ( 31,6V) im Bereich 100kHz- 300Hz an nem Seriellen Schwingkreis bringt locker 600V über der Spule bzw Kondi. Eingesetzt dafür WIMA FKP1 2kV DC 800V AC. Wenns doch warm wird zT. in Reihe und paarallel.

    MfG
    Peter

  • Signal untersuchen

    Hallo Manu,

    schaust Du hier: http://www.falstad.com/fourier/

    Da kannst Du einen Eindruck bekommen. Das Problem ist ihmo aber Frequenzabhängig! Meine ein "abgescchnittener" Bassimpulse ist energiereicher in der Oberwelle, die dann aber ev. grade mal 150Hz ( 2.Harmonische) hat.
    Bei 1kHz ist die Energie viel kleiner, aber es hört sich ekelhaftiger an und es kommt in den Bereich, wo der HT gefärdet werden könnte.

    Nehm ein spare und spiel mit Number of Terms......

    Deine Idee ist gut, aber ihmo nicht so einfach zu verwirklichen.

    MfG
    Peter

  • Beat Indicator - Vervielfacher

    Hi Manu,

    ne, so kompliziert isset nicht, kein F-Hub, sondern nur ne Quarzreferenz. Meine HF-Messsendererfahrungen sind so lange her, da wär ich sicher nicht ran gegangen.

    Statisch funzt das Teil schon... ok, ne masse am 7405 vergessen. Und der VCO schwingt OHNE Eingangssignal!? Ob das so sein muß überleg ich morgen, dann kommt ein Generator und Scope ran und mal schauen. 1: 4,8 sollte man am Scope unterscheiden können. :D

    MfG
    Peter
