The T.Amp TSA 4-700 richtig brücken

Zitat von testt25

die Pinbelegung am Speakonstecker von 1+ 1- auf 2+ 1+ umbelegen muss. Ist das so korrekt?

fast, 1+ auf 1+ und 1- auf 2+, sonst invertierst du die Polarität des Signals

Zitat von testt25

Hallo,

ich verwende die TSA 4-700 von the t.amp.

Nun hab ich einen 4 Ohm Subwoofer und nun

will ich die Endstufe brücken.

Wie funktioniert das bei dieser Endstufe? Wenn ich die Bedienungsanleitung lese, würde es heißen dass ich nicht nur den Bridge Schalter auf Bridge umsetzen muss, sondern auch die Pinbelegung am Speakonstecker von 1+ 1- auf 2+ 1+ umbelegen muss. Ist das so korrekt?

Ich hab nämlich mal probiert nur den Schalter von Stereo auf Bridge zu stellen und ja soweit funktioniert es ja, weiß aber nicht ob das die gebrückte Verstärkerleistung sein sollte.

Alles anzeigen

Müßte man das nicht an der Lautstärke hören?

Zitiere doch einfach mal die Stelle aus dem Manual.

Manual

Blockschaltbild auf Seite 41 zeigt die Belegung im Bridge-Modus, wenn der Schalter für den Brückenbetrieb An ist

Auf Seite 31 steht die Belegung für die tsa 4-1300:

Zitat

In der Schalterstellung [On] werden die Signale addiert und als ein Mono-Summensignal zu den Endstufen geführt.Die beiden Endstufen arbeiten im „Bridge“-Modus wie eine Endstufe mit doppelter Ausgangsleistung. Die Signaleder Eingänge A und B werden verstärkt. Das Ausgangssignal liegt nur an Ausgang A an, die Lautstärke wird mit demRegler für Kanal A geregelt. Beschaltung der NL4-Ausgangsbuchsen: Plus an 1+, Minus an 2+.

Auf dem Blockschaltbild (welches womöglich für alle 3 Endstufen der gleichen Bauart, jedoch nur unterschiedlicher Leistung, gilt) isses ebenso abgebildet (Plus an 1+ & Minus an 2+)

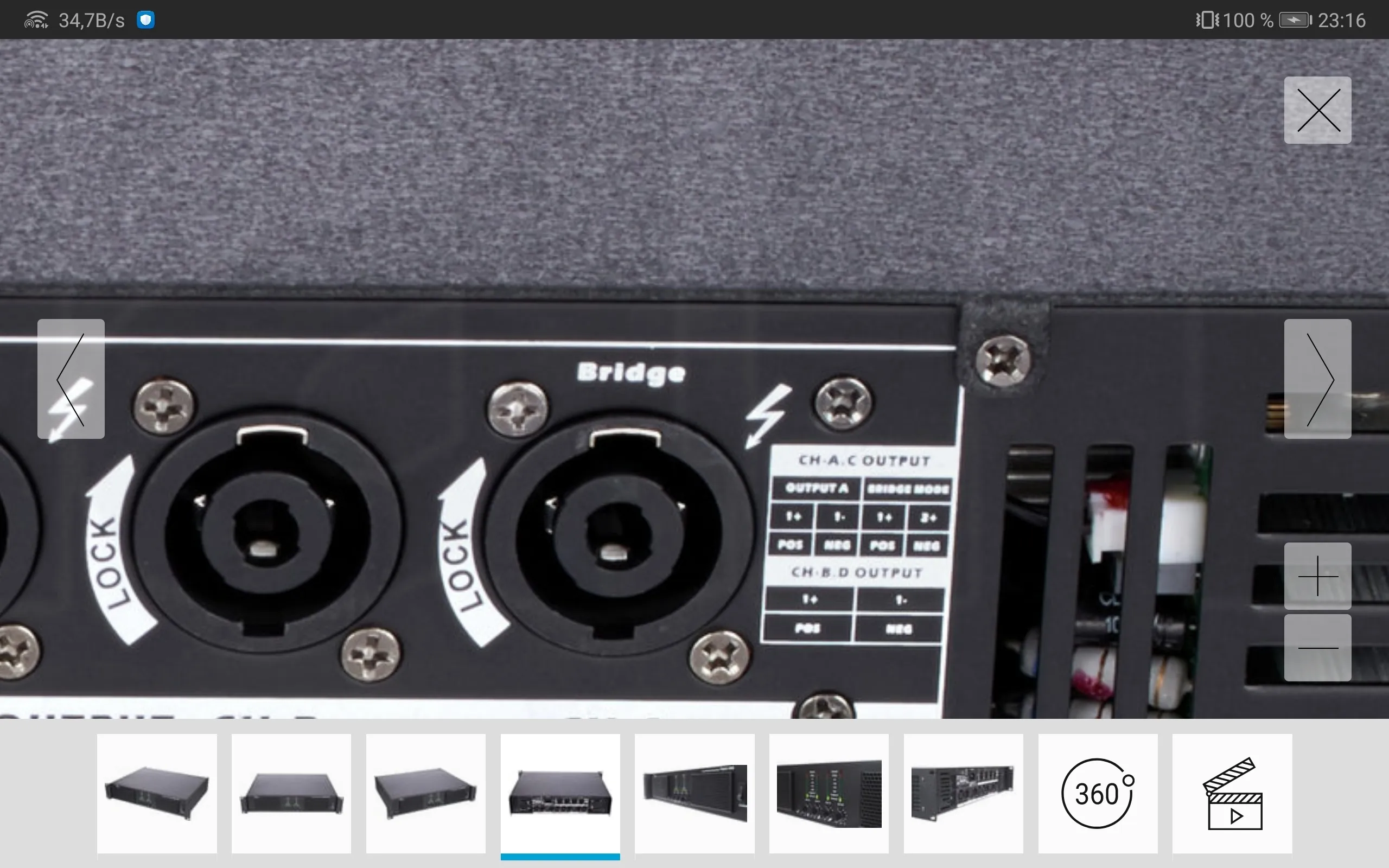

Auf dem Foto beim großen T. sieht man auf der Rückseite die Beschriftung für den Bridge-Modus:

Da steht POS 1+ | NEG 2+

.... falls ich mich nun nicht täusche, und der Hersteller alles richtig verdrahtet hat, würde ich 'mal schätzen, daß Dein Plus an 1+, und Dein Minus an 2+ gehört.

... könnte mich ja auch irren - so gaaaanz Sicher bin ich mir bei der Flut an Fakten nun auch nicht mehr

Grüßle

sec

Dodi ich glaube er hat sich nur etwas missverständlich ausgedrückt. Aber die Belegung ist ja nun geklärt.

Zitat von testt25

Komisch nur dass man den Ausgang auch normal nutzen kann und das irritiert.

Naja, Im Bridge-Mode läuft der erste Kanal ja weiter wie bisher und der zweite kriegt einfach das invertierte Signal, welches auch auf 2+/2- auf der ersten Buchse anliegt. Da die Minuspole intern mit der gemeinsamen Masse verbunden sind ergibt sich zwischen den Pluspolen die Doppelte Spannung. Trotzdem verstärkt ja jeder Kanal wie bisher vor sich hin.

Zitat von floger

Dodi ich glaube er hat sich nur etwas missverständlich ausgedrückt.

Ich glaube nicht, siehe Post Nr. 4

Zitat von testt25

Laut Hersteller ist das aber anders zu belegen...

Zitat von floger

Aber die Belegung ist ja nun geklärt.

Das ist das wichtigste.

...dann kann's ja rummsen

Sollte nicht die vierfache Ausgangsleistung zur Verfügung stehen ( doppelte Spannung -> vierfache Leistung)?

Theoretisch ja, praktisch liefert der Amp bei 2 Ohm nur 10% mehr Leistung. Also werden es bei 4 Ohm gebrückt auch nur etwas mehr als das Doppelte gegenüber ungebrückt.

Okay, dann fährt er in die Strombegrenzung. Da würde ich eher vom Brückenbetrieb an 4 Ohm abraten.

Das ist ein Amp mit Schaltnetzteil. Kann durchaus sein, dass die Begenzung dort passiert und es die Railspannungen runter regelt. Dann wäre es prinzipiell OK. Wenn wirklich die Strombegrenzung der Endstufe zuschlägt wäre es natürlich murks. Jedenfalls ist der Amp für 2 Ohm-Betrieb spezifiziert. Ob er die 1800W für den Sub braucht ist natürlich eine andere Frage.

Hmm... dazu müsste er aber die Impedanz und den Modus erkennen können. Gerade weil es ja vier Blöcke (und imho nur eine Netzteil) sind, halte ich das für sehr unwahrscheinlich (abgesehen davon, dass es bei gestuften Versorgungsspannungen ja auch nicht ganz trivial wäre, dass alles entsprechend zu verschieben.)

Also, der Trick bei der Brückenschaltung ist, dass man grob gesagt, die Spannung am Lautsprecher grob verdoppelt. Nach P = U^2 * R P=U^2 / R hätten wir dann die vierfache Leistung. Wenn die Endstufe im Brückenbetrieb deutlich weniger Leistung als theoretisch zu erwarten abgibt, dann ist es ein Zeichen dafür, dass sie irgendwo ans Limit kommt bzw. eine Strombegrenzungsschaltung eingreift. Das klingt normalerweise nicht so toll. Dazu kommt noch, dass der Dämpfungsfaktor niedriger wird. Daher würde ich, speziell in so einer Konfiguration, wenn irgend möglich, auf die Brückenschaltung verzichten.

Hallo,

ich habe schon einige dieser TSA 4-700 nach verschiedenen Defekten wieder instandgesetzt und kann

nur sagen das man diese Endstufen nicht 4 Ohm gebrückt betreiben sollte, auch wenn es in der Beschreibung steht. Es ist einfach ein preiswertes Gerät mit allen den damit verbundenen Vor- und Nachteilen. Abgesehen davon das die Endstufe im gebrückten 4 Ohm-Betrieb nicht klingt, wie soll sie das auch können bei den verbauten Komponenten, "you get what you pay". Beschaff dir für diese Zwecke je nach Geldbeutel lieber ein gebrauchtes "Eisenschwein" das 4 Ohm in Brücke sauber wiedergeben kann, das macht dann viel mehr Spaß, auch für die Ohren. Ich hätte noch eine

gebrauchte Studiomaster AX 3500, die kann und macht alles was du brauchst, würde ich aus alters-

und bandscheibentechnischen Gründen günstig abgeben. Ist mit 3-fach Class H und einem 2 KW-

Ringkerntransformator ausgestattet und hat sogar eine 2-Weg-Weiche integriert.

Hier ein Link mit den technischen Daten:

http://www.music-filibe.com/webshop/produc…er-2x1100W.html

Gruß Holger
