LD Systems Roadbudy funktioniert nicht mehr!!!

Ist da drin eine Diode vom Akku zur restlichen Elektronik? Eventuell ist die durch. Eventuell ist die Umschaltung Netz / Akku auch komplexer gelöst. Aber in der Ecke würde ich mal suchen.

happy Fehlersuche...

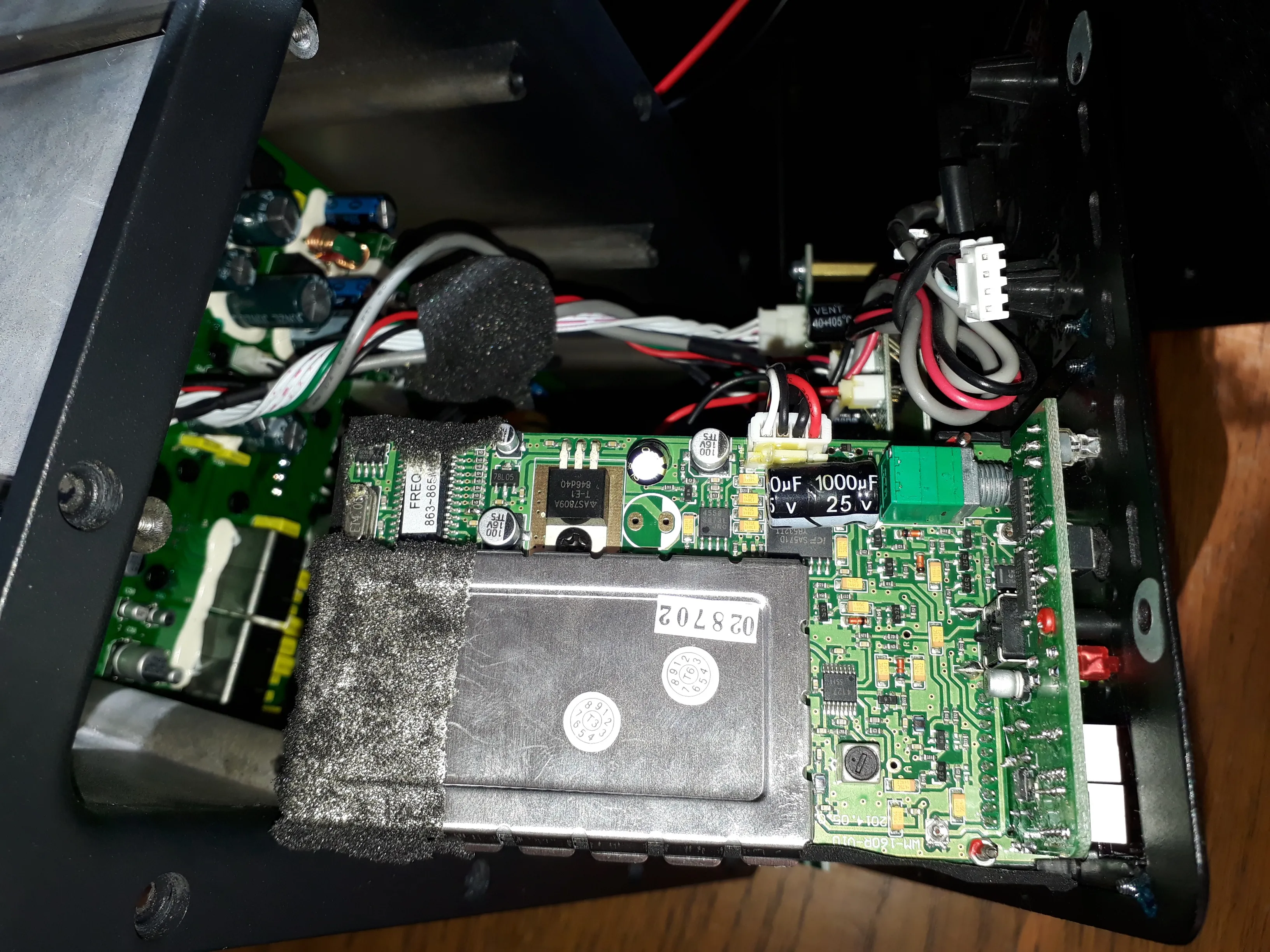

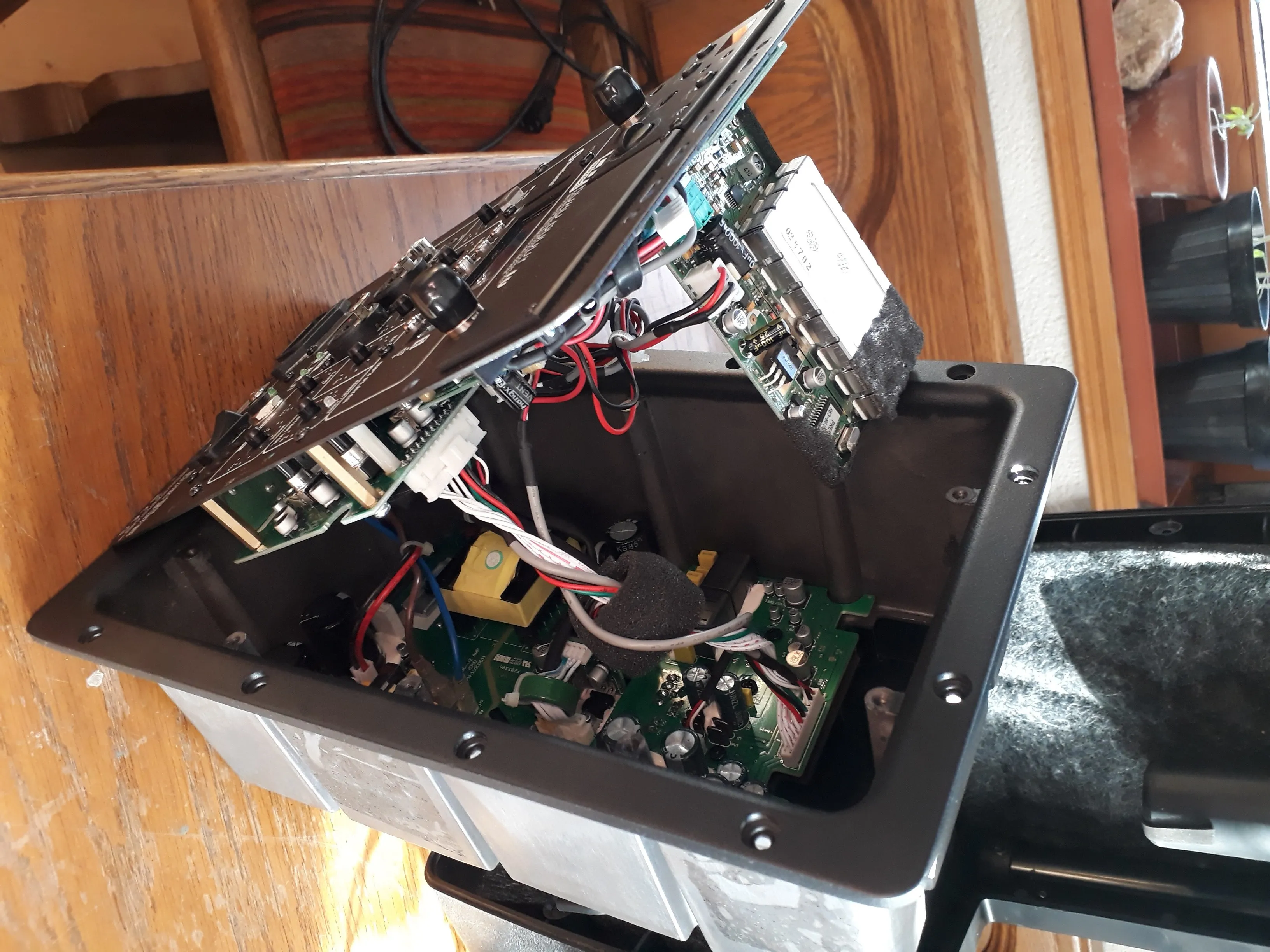

...so stelle ich mir R2D2's Innerstes vor

sec

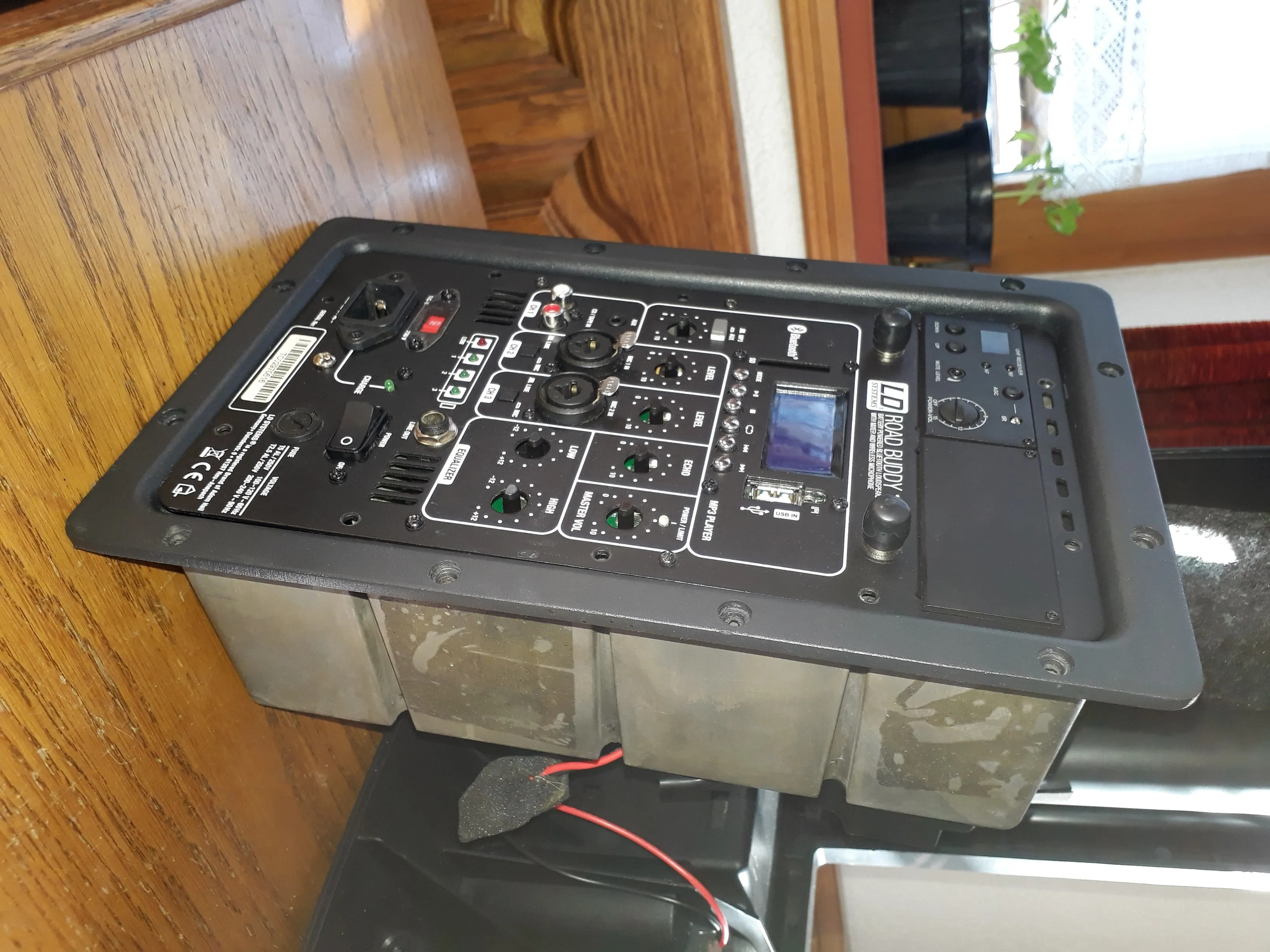

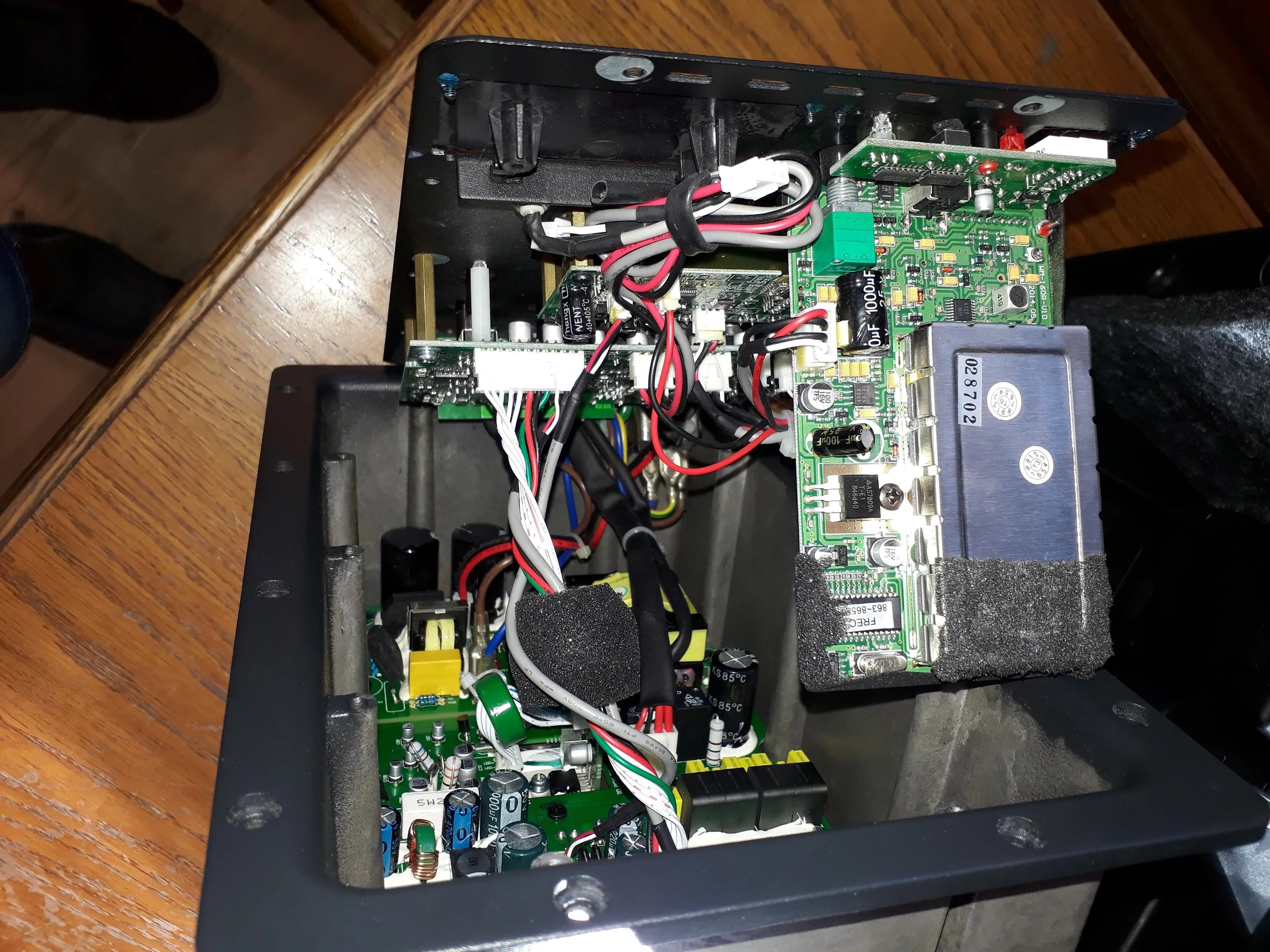

btw.: ist da noch Volumen für die Speaker, oder sind das nur Platinen im Kistenlook mit Pappe an der Front ?!

Wo ist den die Batterie? Wo kommen den die Kabel von der Batterie auf der Platine an?

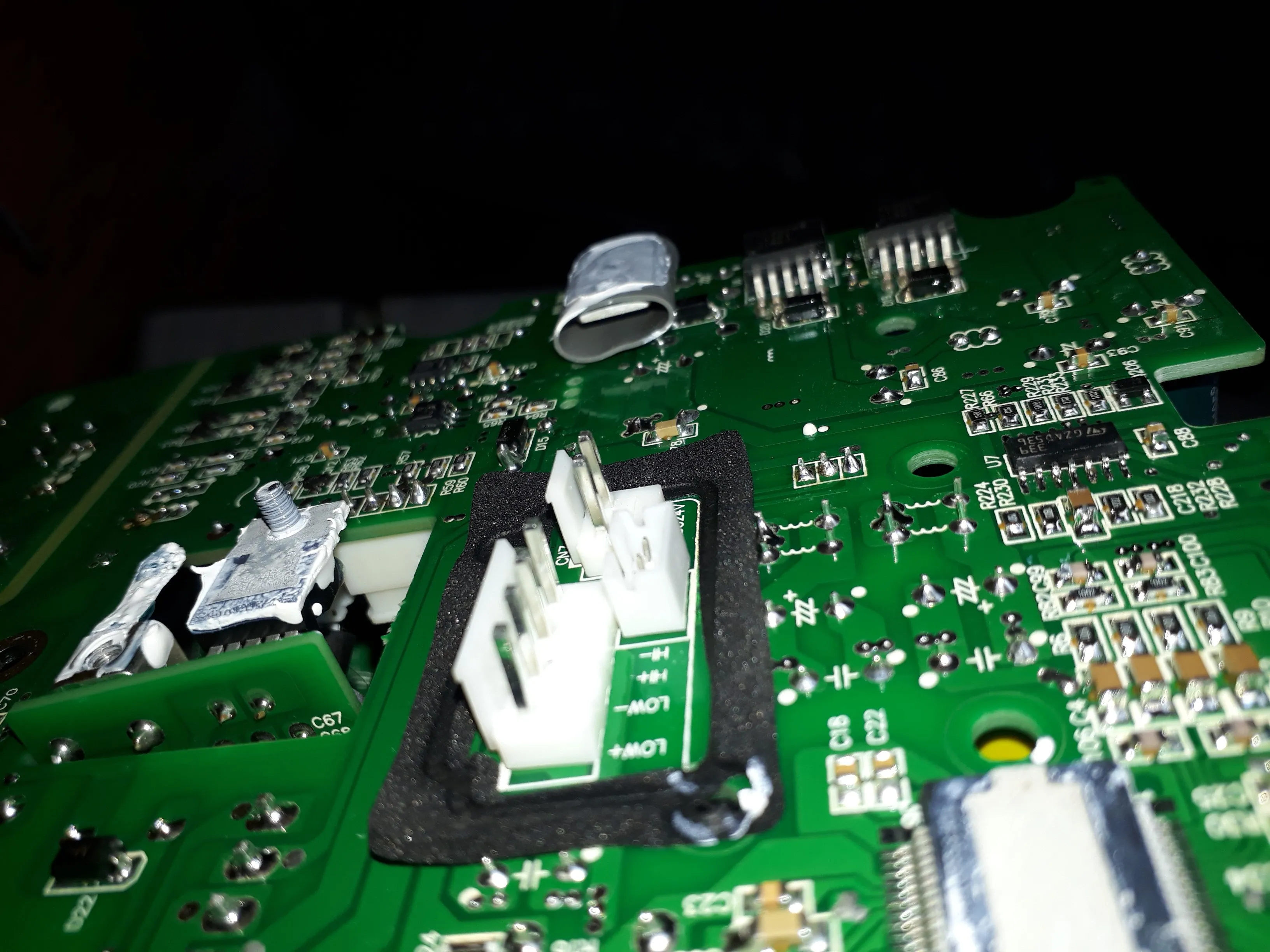

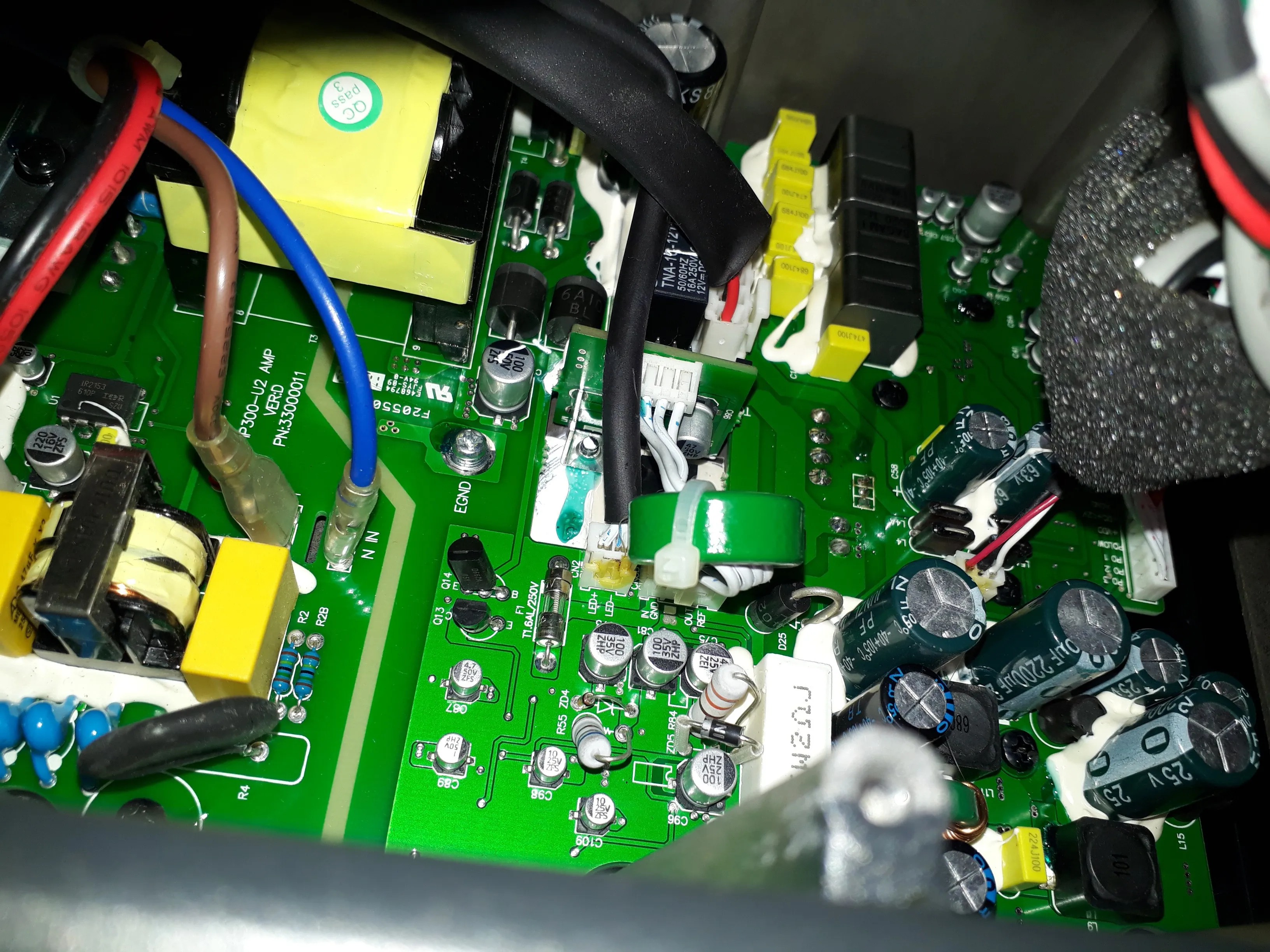

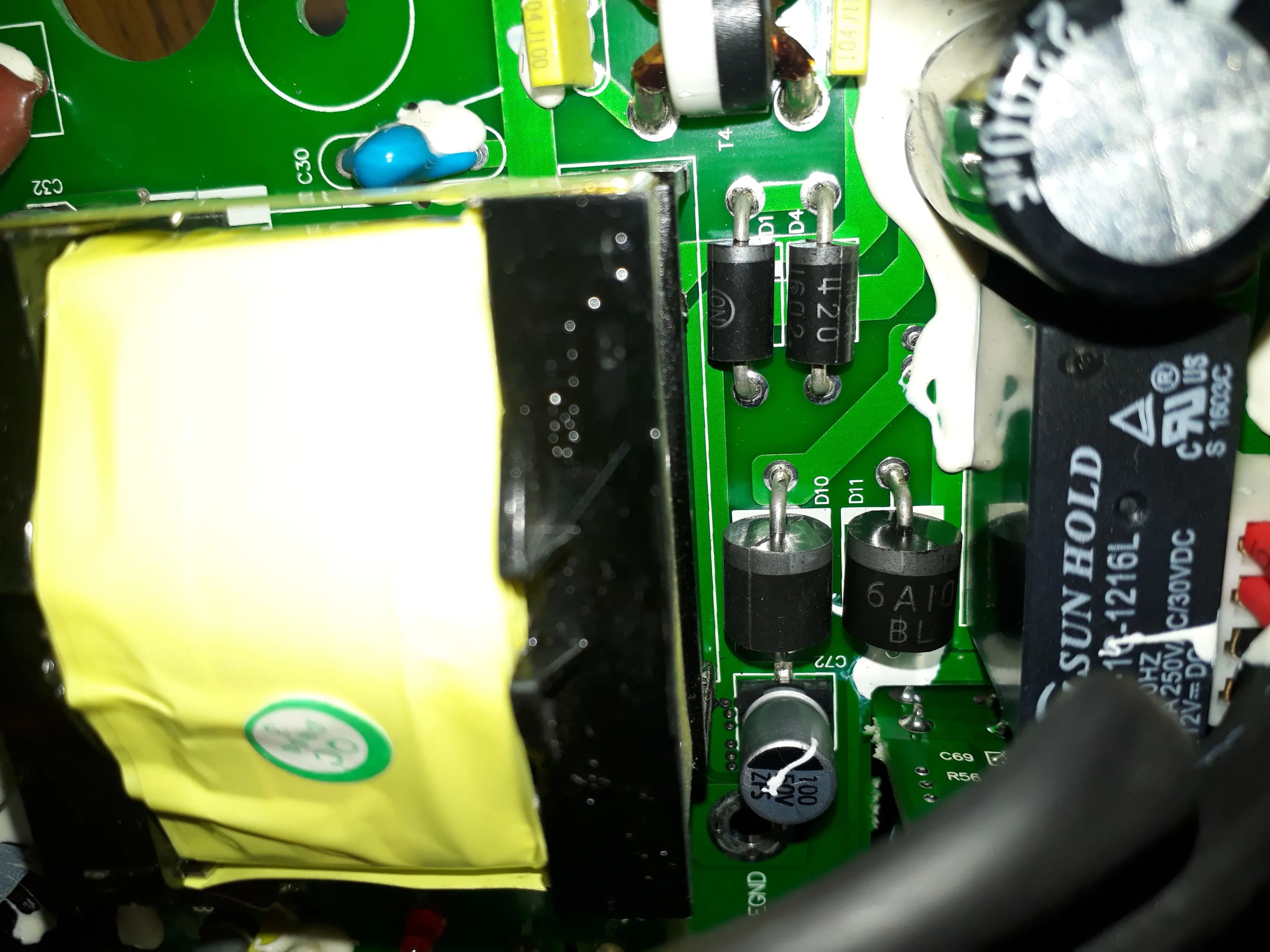

Also ich würde mir mal das Relais und die Dioden daneben vornehmen. Möglicherweise wird die Gleichspannung von Netzteil und Batterie mit den Dioden entkoppelt oder mit dem Relais (schwarzer Klotz) Laden und Entladen umgeschaltet.

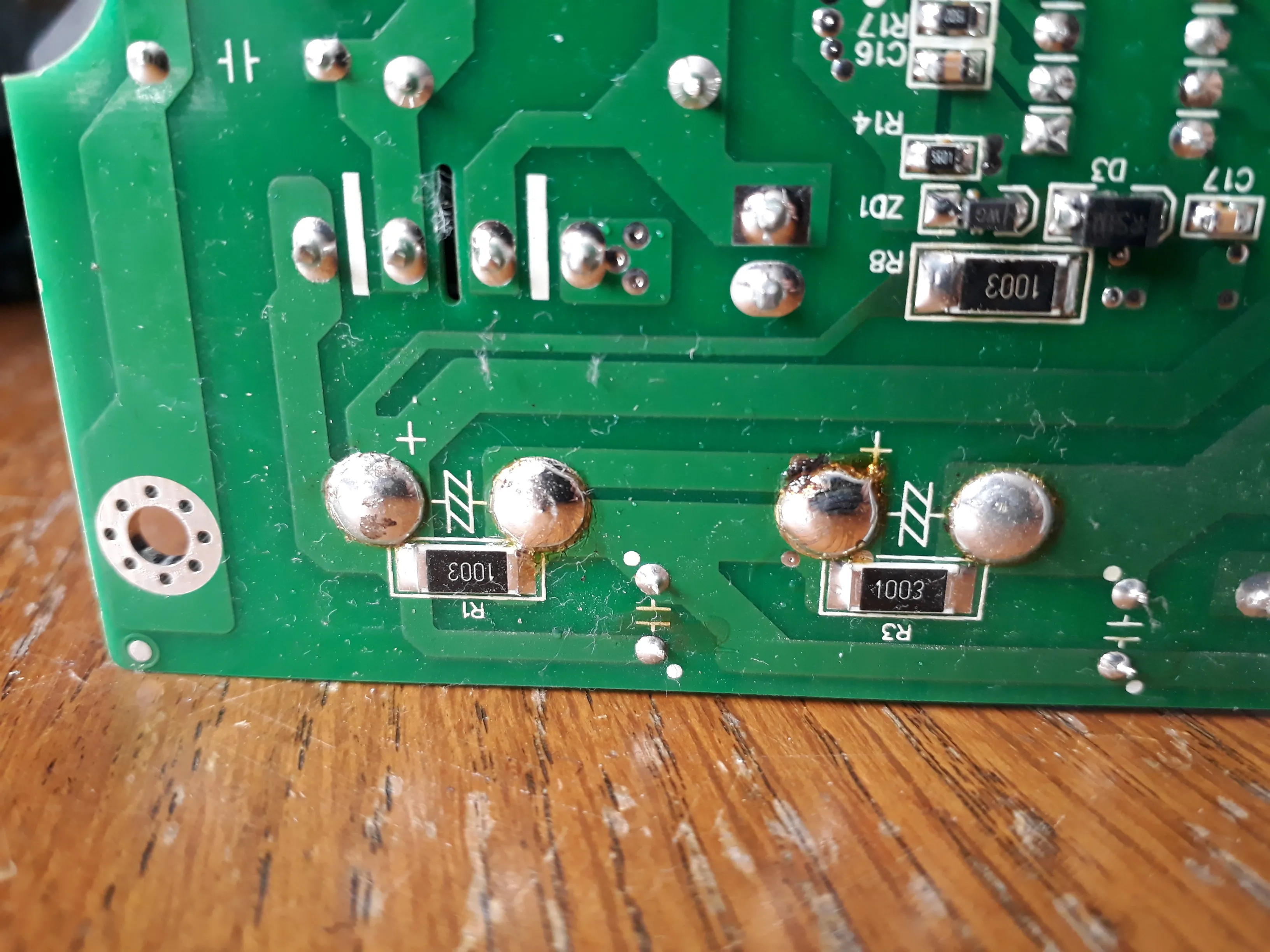

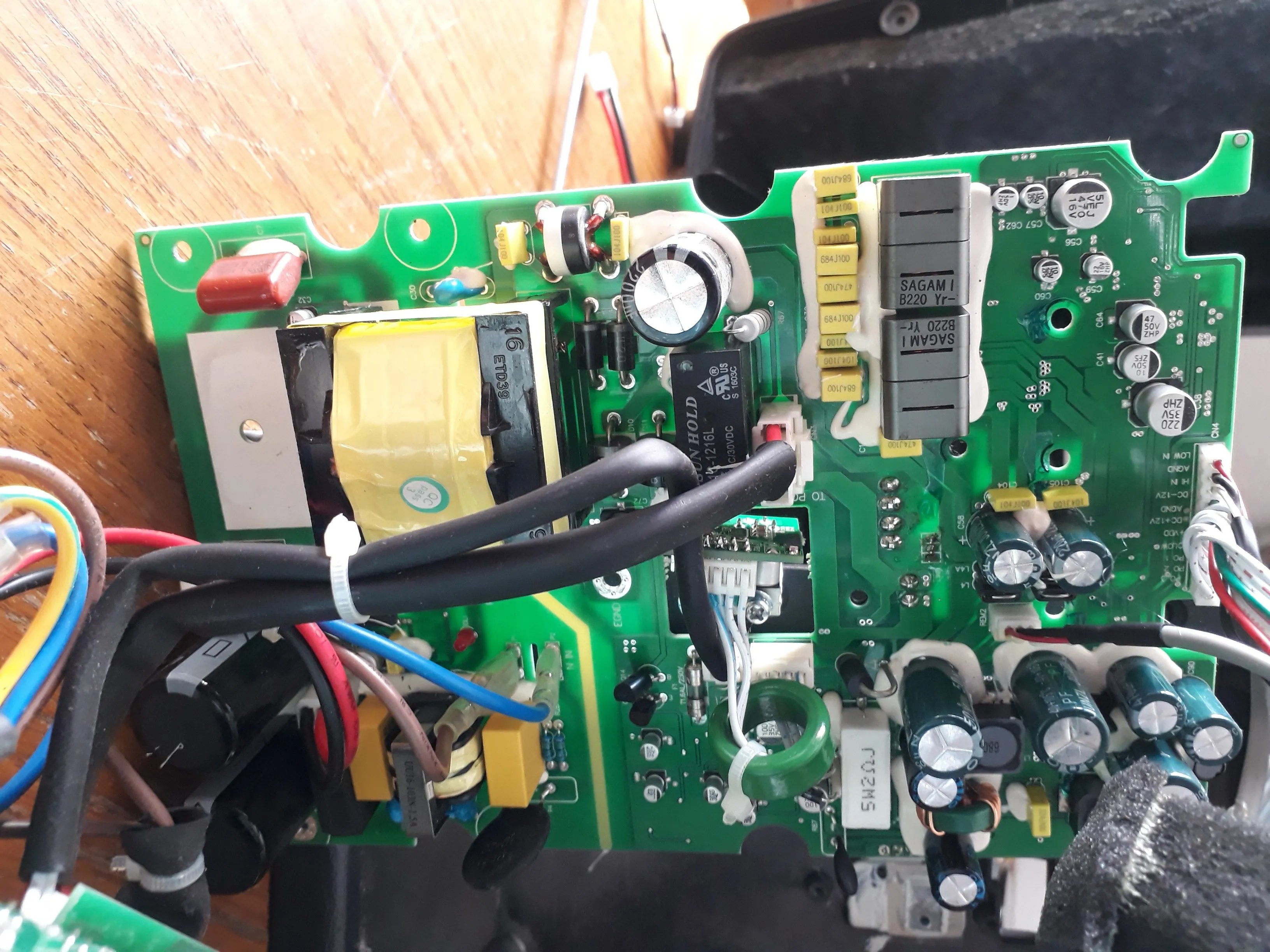

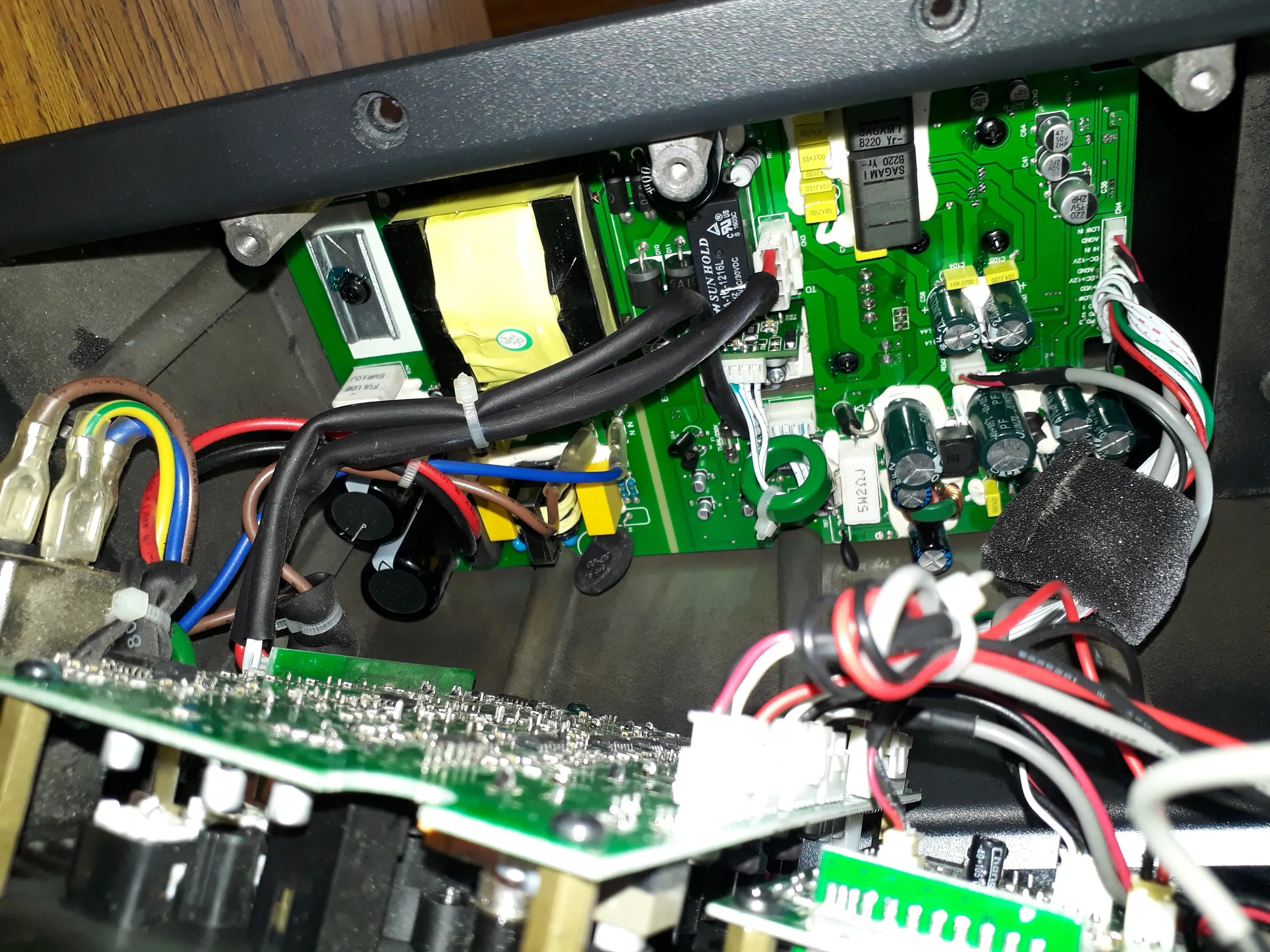

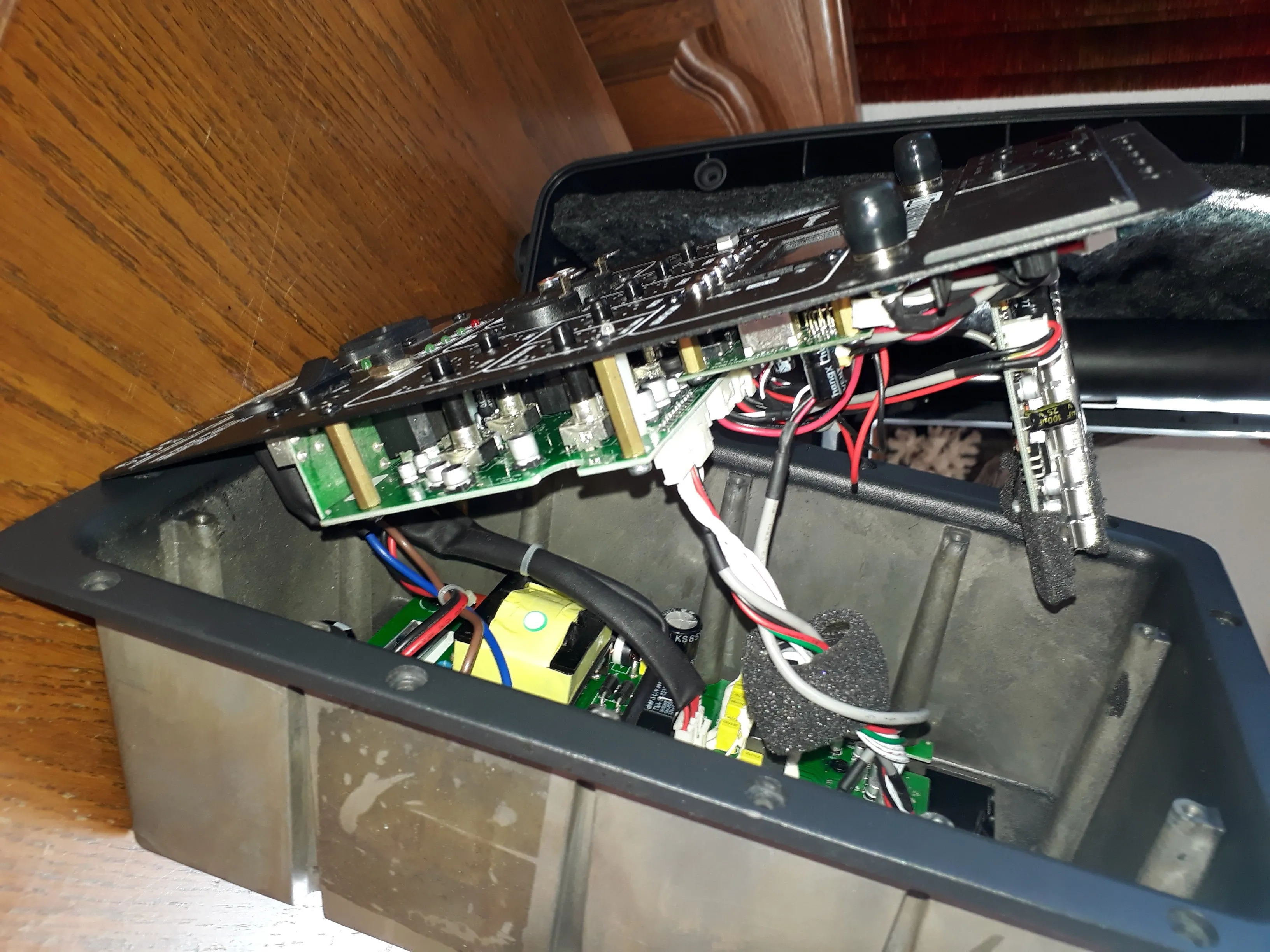

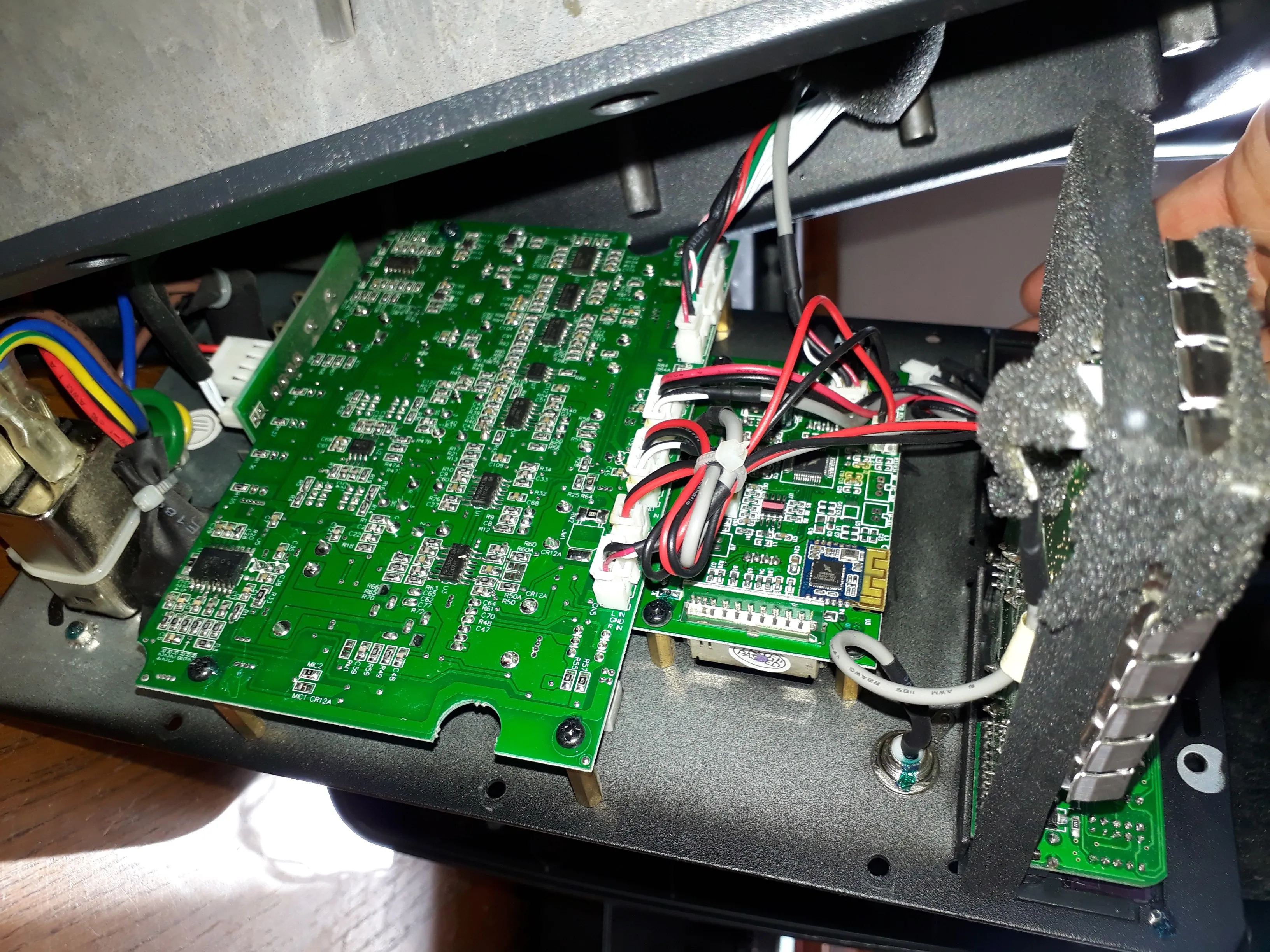

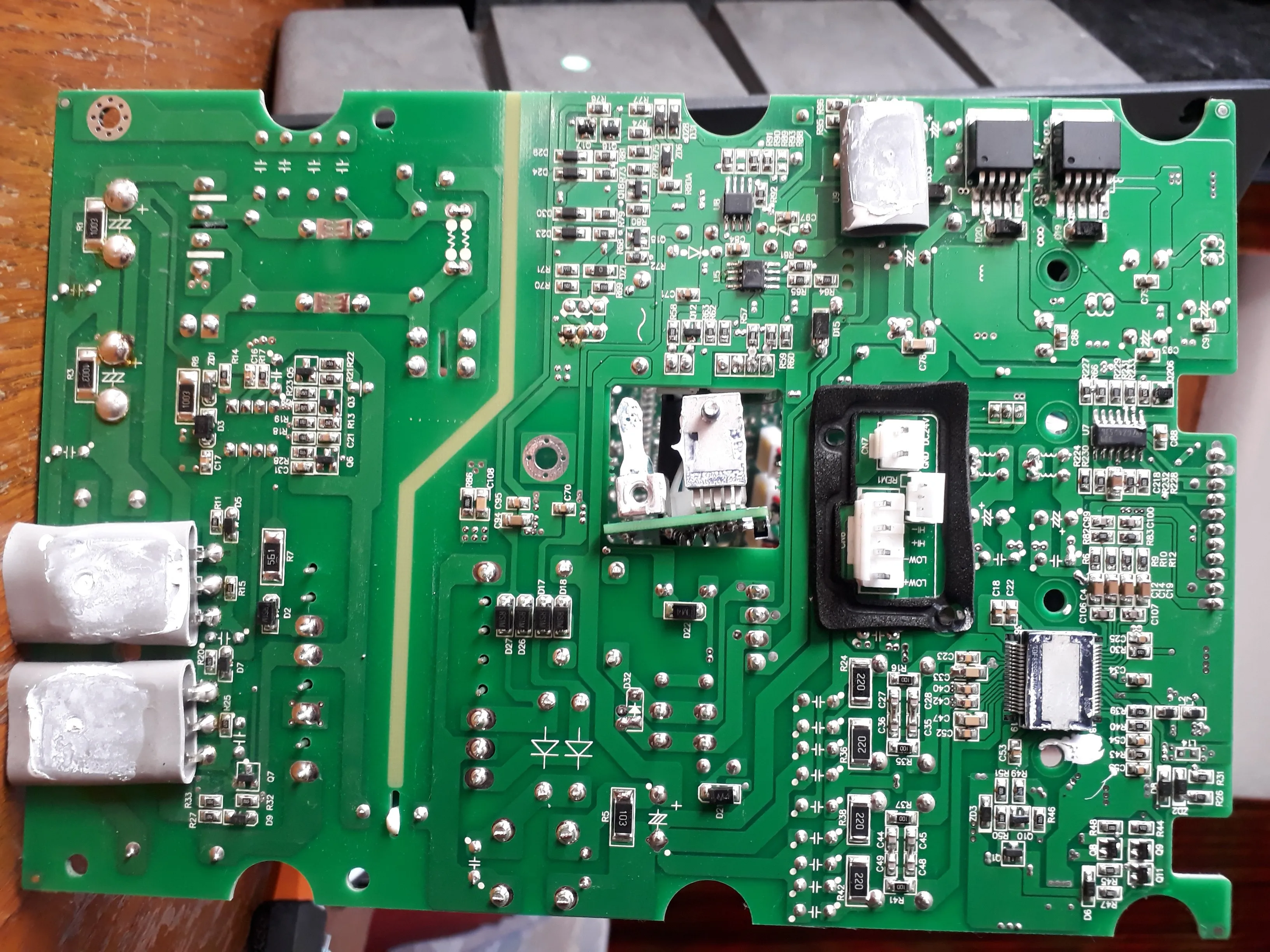

Den Bildern nach scheint es ein Schaltnetzteil (der große gelbe Trafo) zu geben, das mindestens eine Zwischenspannung in der Gegend von 12-15V erzeugt und für die Netztrennung verantwortlich ist. Danach gibt es kleinere DC/DC Wandler, die dann die unterschiedlichsten Spannungen für den Rest der Elektronik erzeugen. Dazwischen muss irgendwo die Batterie angekoppelt sein und dort müsste der Fehler zu finden sein. Ich nehme an, dass auch einige Bauteile auf der Rückseite der Leiterplatte mit dem Relais zu finden sein werden. Da wäre ein Bild auch hilfreich.

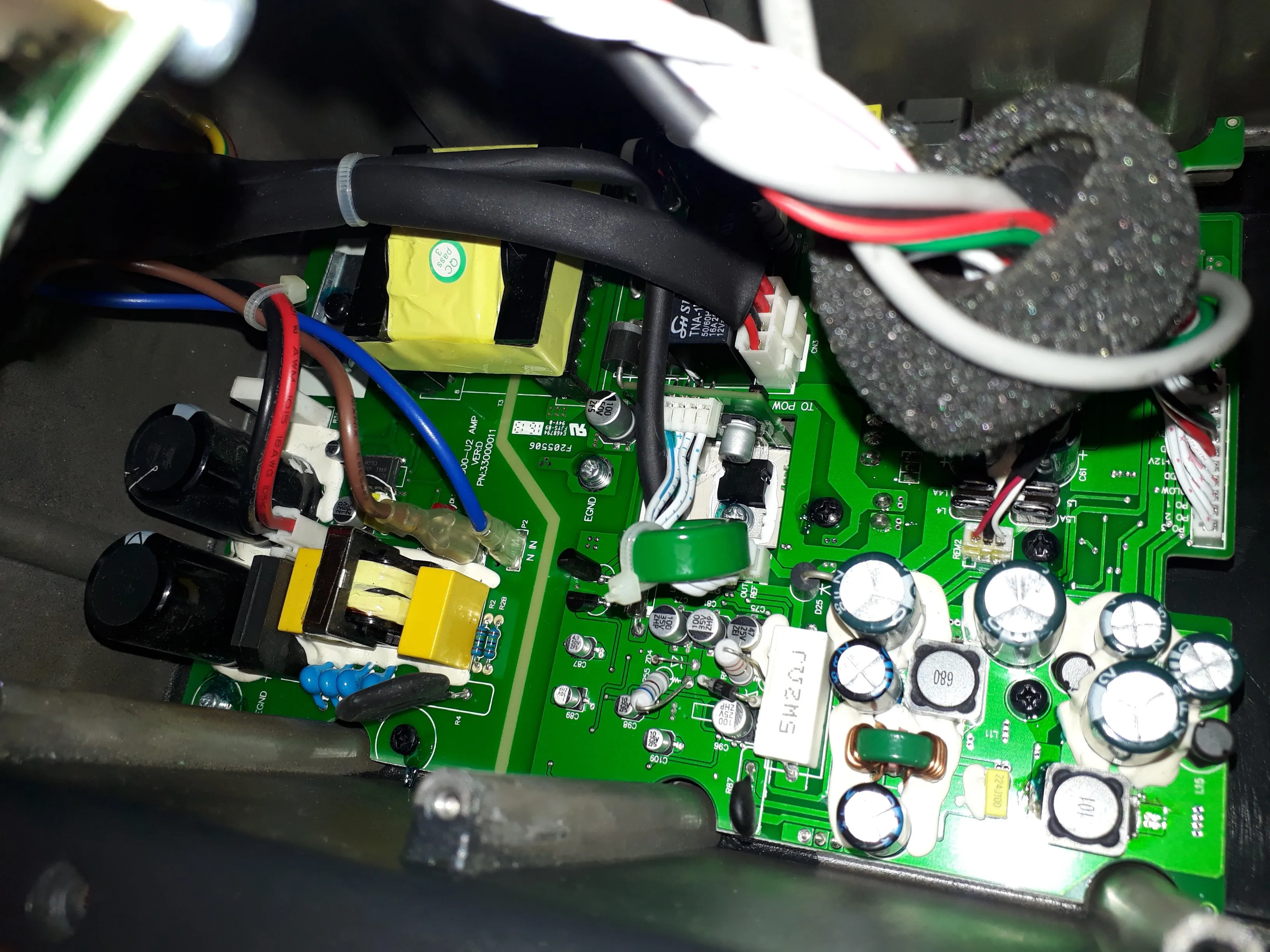

OK - und wo genau ist jetzt die Batterie angeschlossen? Nimm mal einen Edding und markiere die Verbindungen von dem Batteriestecker bis zu den Bauteilen, die direkt dort angeschlossen sind. Die Batterie ist aber noch ok? - Miss doch mal ihre Spannung. Welche Geräte zum Messen stehen dir zur Verfügung?

Zitat von Niko24

IAllso ich bin mit meinem wissen huer am Ende.

wäre das dann nicht der richtige Zeitpunkt, das Ding einfach zu einem ordentlichen Service zu geben und dort reparieren zu lassen?

Latein zu Ende, kein Messgerät (oder nicht wissend, wie zu benutzen) keine Schaltpläne, wenig aussagekräftige Bilder...:

Die Glaskugel bleibt im Schrank, wenn das Ding noch Gewährleistung/Garantie hat, dann diese in Anspruch nehmen, ansonsten zum Reparateur geben.

Ganz banal wäre eine über Monate immer am Netz hängende, totgeladene Batterie...die "Lade-LED" sagt vermutlich nichts über deren tatsächlichen Zustand?
