Komische Schaltung für XLR Out

  • mycrobit
  • 19. April 2025 um 09:11
  • mycrobit
    Verifiziert
    Reaktionen
    140
    Beiträge
    508
    Marktplatz Einträge
    2
    • 19. April 2025 um 09:11
    • #1

    Hallo mit einer Frage an die Elektroniker.

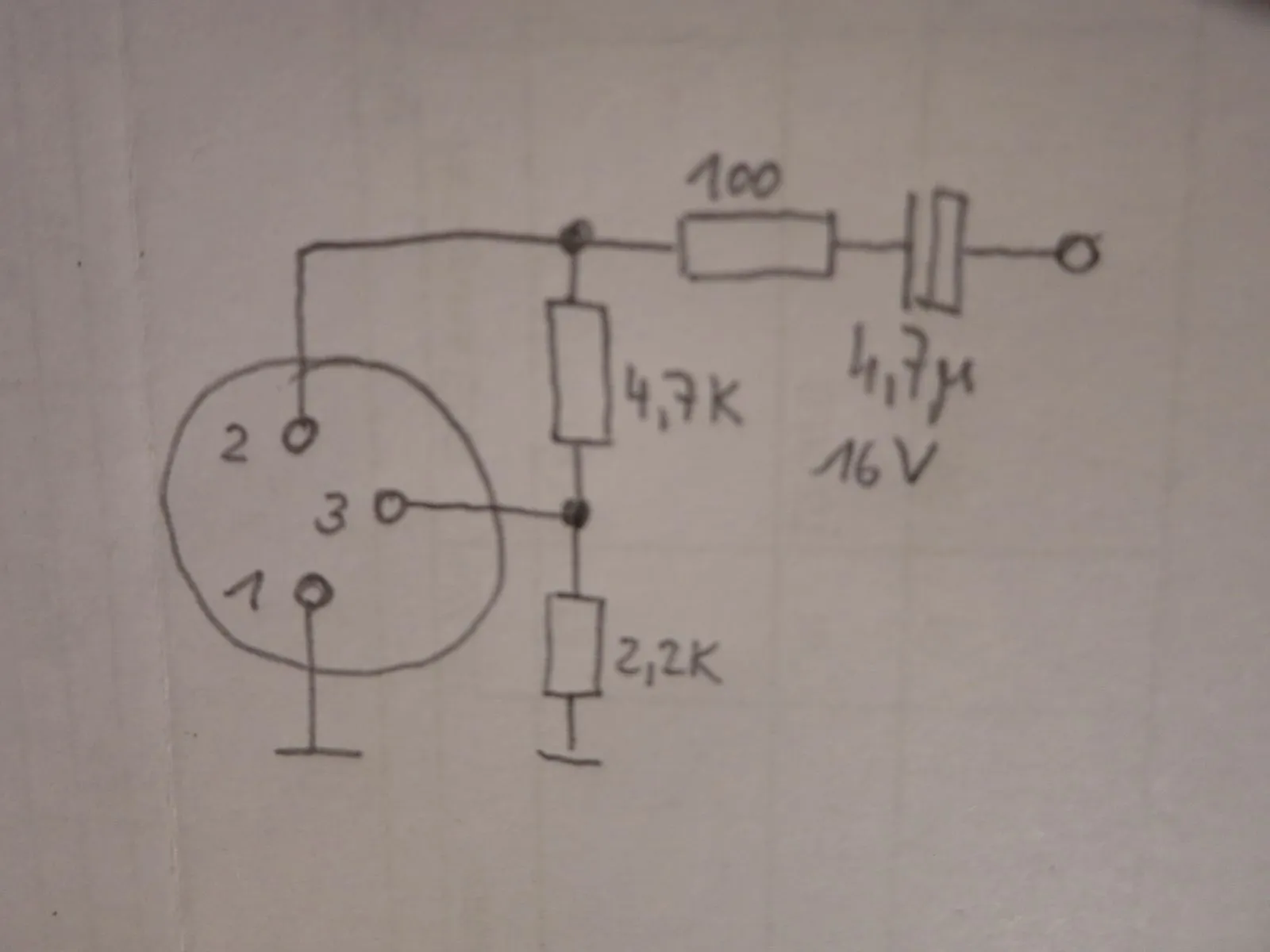

    Ich habe hier einen Chinaböller als Mischpult auf dem Tisch mit so einigen Fehlern in der Entwicklung. Beim XLR Main Out bin ich aber etwas verwundert über diese Schaltung. Von symmetrisch, wie angegeben, weit entfernt.

    Von Soundcraft Spirit E8 bis E12 kenne ich solche Mogeleien ja:

    Diese Schaltung ist auch noch verständlich, wenn auch nicht symmetrisch. Kann mir diese chinesische Schaltung jemand erklären? In meinen Augen totaler Pfusch.

    Gruß Gunter

  • floger
    Verifiziert
    Reaktionen
    2.188
    Beiträge
    6.100
    Marktplatz Einträge
    2
    • 19. April 2025 um 09:45
    • #2
    Zitat von mycrobit

    Von symmetrisch, wie angegeben, weit entfernt.

    Die ist in der Tat merkwürdig. Ich wüsste nicht, was das bringen soll. Vielleicht haben sie es so hingepfuscht, dass es nicht brummt.

    Zitat von mycrobit

    Von Soundcraft Spirit E8 bis E12 kenne ich solche Mogeleien ja:


    Diese Schaltung ist auch noch verständlich, wenn auch nicht symmetrisch.

    Sie ist impedanzsymmetrisch. Das reicht für eine saubere Funktion. Dem Eingang ist es egal ob auf einem oder beiden Leitungen ein Signal anliegt. Hauptsache die Störungen sind auf beiden gleich stark. Und das wird eben durch Impedanzsymmetrie erreicht.

  • mycrobit
    Verifiziert
    Reaktionen
    140
    Beiträge
    508
    Marktplatz Einträge
    2
    • 19. April 2025 um 10:16
    • #3

    floger da bin ich beruhigt, ich hatte schon an mir gezweifelt.

    Jetzt die Frage bei der Schaltung von Soundcraft, impedanzsymmetrisch ja, aber dafür müsste der Pegel auf am Ausgang von Pin 2 dann doppelt so hoch sein als bei richtiger Symmetrie?

  • floger
    Verifiziert
    Reaktionen
    2.188
    Beiträge
    6.100
    Marktplatz Einträge
    2
    • 19. April 2025 um 12:16
    • #4

    Genau. Damit steigt natürlich auch das Risiko, den Eingang zu übersteuern, bzw ist der maximale Ausgangspegel bei gleicher Versorgung nur halb so groß.

    Die Auxe waren beim GL2400 auch so. Wird außerdem auch bei Kondensatormikros gerne gemacht.

  • floger
    Verifiziert
    Reaktionen
    2.188
    Beiträge
    6.100
    Marktplatz Einträge
    2
    • 19. April 2025 um 12:22
    • #5

    Kann es sein, dass die 2,2k eigentlich 220 Ohm sind? Dann könnte das schon sinnvoll, und zusammen mit der Impedanz des Treibers symmetrisch sein.

  • mycrobit
    Verifiziert
    Reaktionen
    140
    Beiträge
    508
    Marktplatz Einträge
    2
    • 19. April 2025 um 13:33
    • #6

    Das sind 2,2k, ich habe es gemessen und es passt mit der Beschriftung.

    Beim GL3300 war der Ausgang dann richtig symmetrisch ausgeführt, da habe ich mal die EQs umgebaut.

  • mycrobit
    Verifiziert
    Reaktionen
    140
    Beiträge
    508
    Marktplatz Einträge
    2
    • 19. April 2025 um 13:34
    • #7

    Ich werde an den Ausgang einen Trafo setzen und bin den Mist von der Backe.

  • madmax
    Reaktionen
    496
    Beiträge
    5.390
    • 20. April 2025 um 21:42
    • #8

    Bei Behringer gabs in den DJ-Mixern auch so seltsames Zeug, das unter manchen Umständen munter vor sich hin gebrummt hat..

    Never stop a running System
