EV RE20 Halterung

Google meint für die Halterung wohl https://www.google.com/search?client=…q=F.01U.144.952

https://products.electrovoice.com/binary/PL20%20…0%20Service.pdf sagt was von Teilenummer "78238 JJ" - aber da findet Google nix. Der EV-Support sollte aber was sagen können dazu. Oder jeder, der das DIng verkauft.

Einfacher ist aber vermutlich zu schauen, was es für eine Schraube ist und zum nächsten Metallwarenfachgeschäft zu gehen... - Raketentechnik steckt da sicher nicht drin...

Im Metallwarenladen wird das nix. Die Schraube ist schon speziell. Ich schau mal morgen in meinem Fundus. Man hat ja eigentlich bei älteren RE/PL20 eher ne kaputte Klemme als ne verlorene Schaube und ich hab die dann rausgedreht…

ich habe eine gebrauchte Klemme übrig, an der auch die Schraube noch dran ist. Du kannst mir eine Nachricht schicken, falls du sie haben willst

...das is doch 'ne "normale" Gewindeschraube mit Flachkopf, und die Gegenseite ist 'ne ins Plastik versenkte Mutter, oder irre ich mich da gerade

Es sind zwei Schrauben. Du hast die Gelenkschraube beschrieben. Da sollte es tatsächlich was im Eisenwarenhandel geben.

Die andere ist die Arretierschraube für‘s Mikro:

Die ist speziell.

Welche von beiden fehlt denn nun?

ah - die andere

eine Rändelschraube mit dickem Schaft also

edit:

Passschraube ist da das Stichwort

edit2:

Sorry - Shoplink...

https://de.misumi-ec.com/vona2/detail/110300249320/

mit diversen Merkmalen erhältlich

besserer Shop (da in .de):

Passschrauben | Elektronische Teile. Vertriebshändler und Onlineshop - Transfer Multisort Elektronik Deutschland

....vielleicht könne sich ja jemand erbarmen, der eine dieser Schrauben hat, für Zukünfigten Generationen und Suchende die Maße mit 'nem Messschieber abnehmen und hier posten !?

Schaumamahh!

kleine Hilfestellung:

Aussenmessung,Innenmessung, Tiefenmessung und Stufenmessung - Die Funtionen des Taschenmessschiebers:

edit:

Gewindesteigung:

Ja das Gewinde für die kleine „Kontermutter“ dürfte zöllig sein.

Falls mal wer besondere Schrauben braucht die es nirgends mehr gibt kann er sich melden.

Man kann eigentlich fast alles drehen.

Denn außerhalb von hell und laut ist das mein Beruf

Grüße

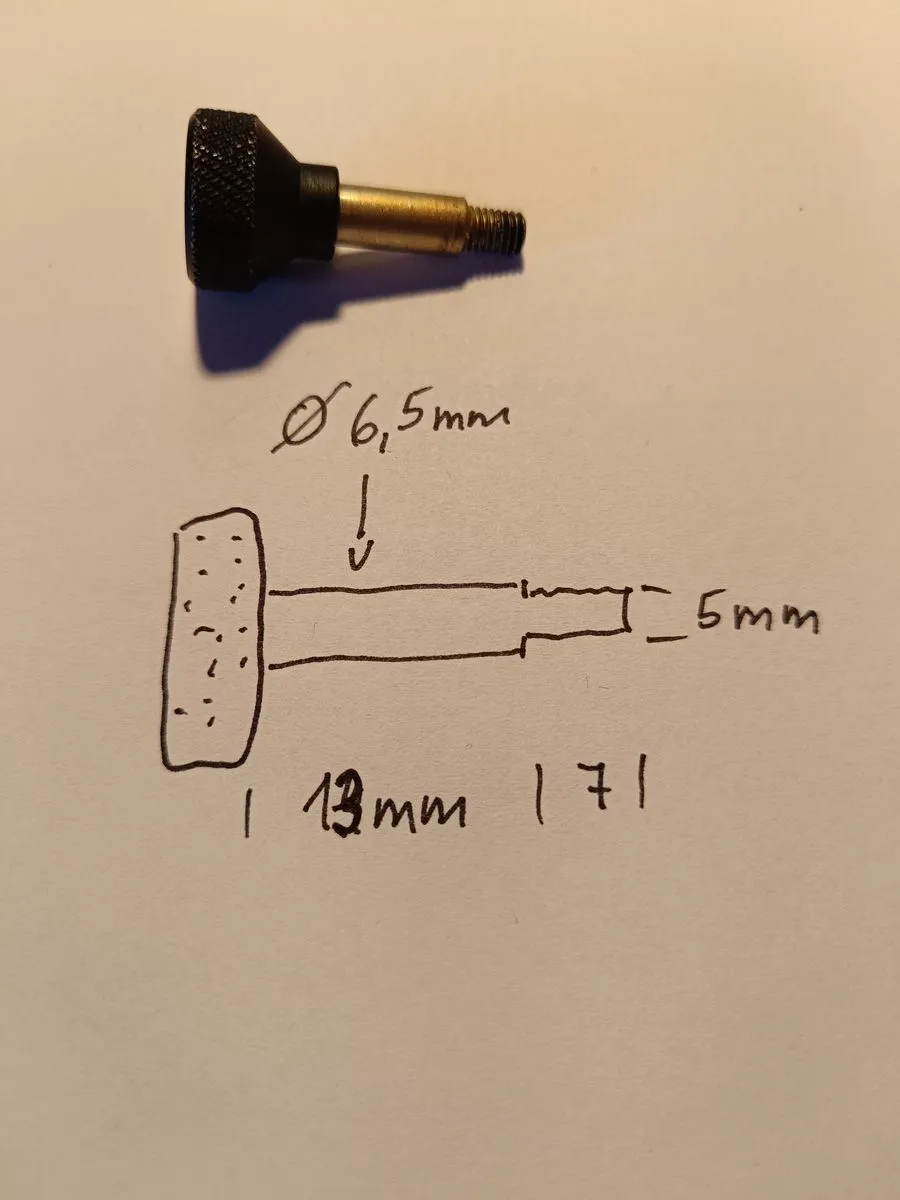

Bei einem Durchmesser des Gewindes von 5 mm und achteinhalb sichtbaren Gewindegängen bei einer gemessenen Länge von 7 mm fällt das aber auch genau mit einem M5-Gewinde zusammen.

Zitat von HenrySalayne

Bei einem Durchmesser des Gewindes von 5 mm und achteinhalb sichtbaren Gewindegängen bei einer gemessenen Länge von 7 mm fällt das aber auch genau mit einem M5-Gewinde zusammen.

Genau das kommt auch hin - 0,8 [mm Gewindesteigung] * 8,5 [Gewindedrehungen] = 6,8mm [Gewindelänge]

Bei 7 mm Gewindelänge M5 passt da dann 'ne M5-Mutter drauf

Ich mag's kaum anmerken - aber UNF #10 ( Ø 4,826mm x Steigung 0,794mm) ist ohne Gewindelehre kaum zu unterscheiden. Ich hab jetzt allerdings nicht empirisch ermittelt, wie die Paartung UNF Außengewinde + M Innengewinde bzw. vice versa funktioniert - und sicher hält, ohne Schaden zu nehmen. Der Flankenwinkel ist ja auch unterschiedlich...

Da der Herseller ja im imperialen Bereich (nein, kein Seitenhieb auf aktuelle politische Entwicklungen - oder vielleicht ja doch?!?) daheim ist und ich der obigen Skizze nebst Maßen nicht zwangsweise traue, hier das Ganze zum Vergleich mal in den nächstgelegenen Zollmaßen:

Gesamtlänge 3/4" (19,05mm)

Schaftdurchmesser 1/4" (6,35mm)

Gewindelänge 1/4" (6,35)

Gewinde UNF #10 (4,826)

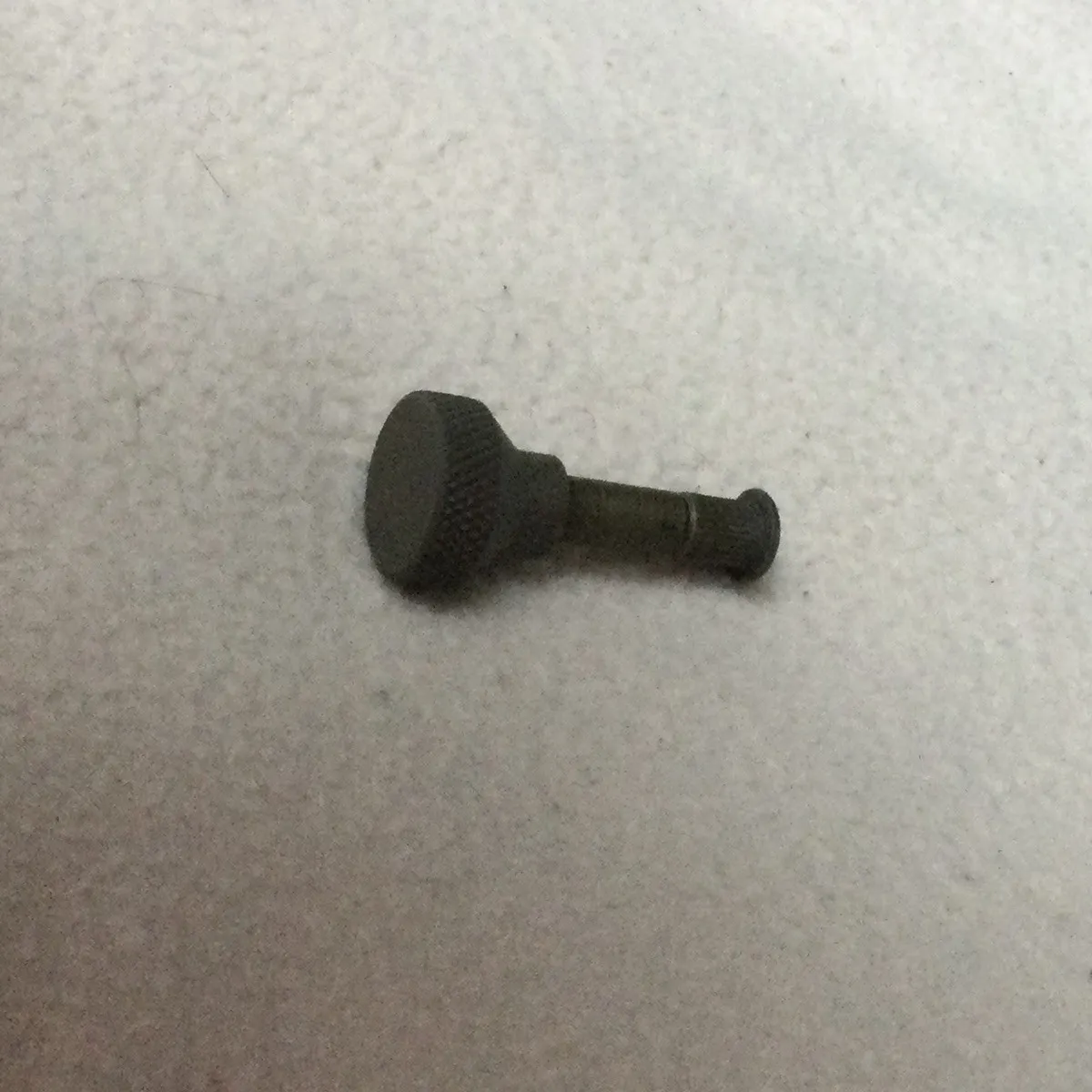

Ich habe mal aus Neugier bei einem RE320 nachgemessen.

Scheint ein UNF Gewinde zu sein, eventuell ein Nr. 8.

Der Außendurchmesser ist 4,25 mm.

Eine 5 mm Mutter geht drauf, greift aber nicht richtig.

Grüße

Jupp mein Hirn sagt:

Als diese Klemme erfunden wurde, gab‘s im Land des unbegrenzten Wahnsinns nix ausser zöllig

Mein Auge sagt:

Zu fein für metrisch
