XLR Winkelsteckerfrage

guma Jepp, isso

Zitat von guma

man kann beide Seiten also male und female in jeweils die vier Richtungen drehen.

So ist es, kann man gut erkennen an den vorhanden Löchern für die Befestigungsschraube.

Ich werde mir jetzt doch mal so ein paar von diesem Typ XLR Female kurz mit dem mit Madenschrauben arretierten Deckel hinten drauf und dem 360° drehbaren, seitlichen Kabelauslass besorgen. Bei Amazon gibt es aktuell ein Chinaprodukt, in dem oben verlinkten Filmequipmentshop scheint das Produkt aus dem Sortiment zu sein. Andere aktuelle Quellen?

EDIT

habe den Switchcraft AAA3FBLP bei Mouser Deutschland bestellt. Da passen möglicherweise normale Mikrokabeldurchmesser rein.

Zitat von TomyN

Hier mal das 'Problemkind'.....

kuck doch mal in das Problemkind rein....vielleicht lassen sich die Stecker ja um 180° drehen?

Zitat von guma

habe den Switchcraft AAA3FBLP bei Mouser Deutschland bestellt. Da passen normale Mikrokabeldurchmesser rein.

Zugentlastung hat es aber quasi keine, oder?

Ich berichte, wenn sie da sind.

https://www.switchcraft.com/assets/1/24/AAA_F_LP_SERIES_CD.PDF?4646

Mein Ansatz wäre ja: Ein zweites Loch in die Kappe bohren und mit Heisskleber auffüllen.

Habe irgendwo ein Bild gesehen, bei dem man im Inneren des 'strain relief' so eine Art einfachen Klemmmechanismus erkennen konnte, der auf den verlinkten Zeichnungen nicht zu sehen ist. Wenn das nicht so ist, wie ich das gesehen habe, versuche ich einen kleinen Kabelbinder als Zugentlastung mit hinein zu fummeln.

Zitat von guma

Habe irgendwo ein Bild gesehen, bei dem man im Inneren des 'strain relief' so eine Art einfachen Klemmmechanismus erkennen konnte,

Ja, auf der Zeichnung sieht man durch das Loch, das sich da irgendwas dahinter befindet. Switchcraft ist ja jetzt auch kein No Name Hersteller. Die werden da schon was gemacht haben.

Ja, ich bin voller Hoffnung.

Ja, habe ich auch gesehen, mir fehlte nur das Gegenüber. Aber vllt. ergibt sich das „festkrallen“ dadurch, dass das Kabel beim zusammen schrauben innen gegen die Kappe und damit gegen diesen Haltering gedrückt wird.

Zitat von Carsten Lang

kuck doch mal in das Problemkind rein....vielleicht lassen sich die Stecker ja um 180° drehen?

ganz sicher nicht - man erkennt deutlich, dass die Stecker an der Oberkante fluchten - da ist ne Leiterplatte dahinter, und die ist eben kopfüber montiert.

Hallo,

Bin durch Zufall über Instagram auf die Stecker von Roxtone gestoßen

Best Roxtone Low Profile Rotatable XLR Female / Male 3P Manufacturer and Supplier | ROXTONE

LOW PROFILE ROTATABLE XLR 3P Features • Low profile and neat design, space saving • High damping 100° up or down rotatable bushing design, ensure…

www.realroxtone.com

Edit: Link korrigiert

Zitat von chris216

ganz sicher nicht - man erkennt deutlich, dass die Stecker an der Oberkante fluchten - da ist ne Leiterplatte dahinter, und die ist eben kopfüber montiert.

Wenn aber nur die 2 XLRs auf der Platine drauf sind, kann man auch das ganze Gebilde drehen

dann ist halt links und rechts vertauscht

oder man "dreht" dann die Zuleitung auch noch, dann paßt´s wieder

Oder man könnt auch die XLR aus der Platine auslöten, drehen und "fliegend" wieder auf die Platine zurückführen (dann auch gleich überkreuz).

Wäre dann auch für normale XLR die Standardrichtung mit Nase oben.

Das Muster des Chinamodells, das ich zuerst auf Amazon enteckt hatte (qianrenon xlr) ist heute gekommen. Gut, dass ich nur eins bestellt habe! Es hat folgende Haken und ist daher bestenfalls was für eine Rackverkabelung aber nichts für die Bühne:

1. keinerlei Zugentlastung, d.h. Gebastel z.B. mit besagtem Kabelbinder.

2. 360° Kabelauslaßwinkel gehen ebenfalls nicht, denn das Gewinde für die Madenschraube ist genau dort gebohrt, wo der XLR Riegel sitzt, d.h. dort entfallen ca. +-10° links und rechts weil man die Madenschraube ins Leere, also in die U-Ausstanzung für den Kabelauslaß drehen würde…es fehlt einfach ein zweites Gewinde, welches diese Lücke schließen würde …

Jetzt bin noch gepannter auf die Switchcrafts.

Ich hab mir auch mal die Switchcrafts besorgt. Zugentlastung gibt's effektiv nicht, entweder muss man die dann mit eingiessen oder .... .

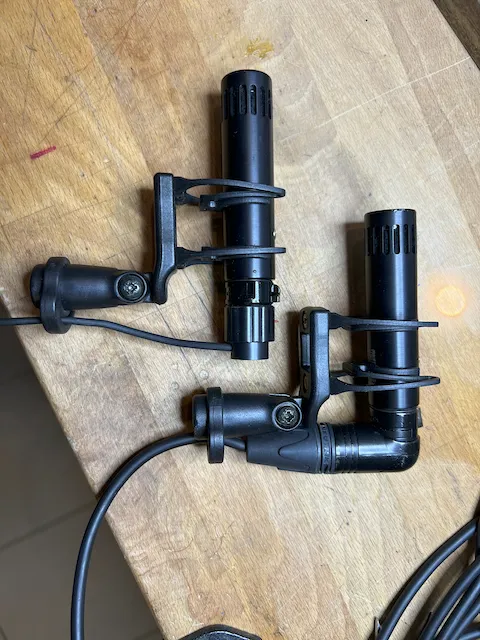

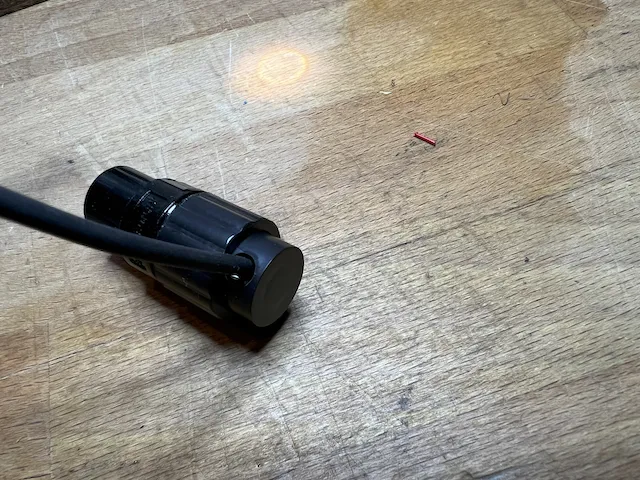

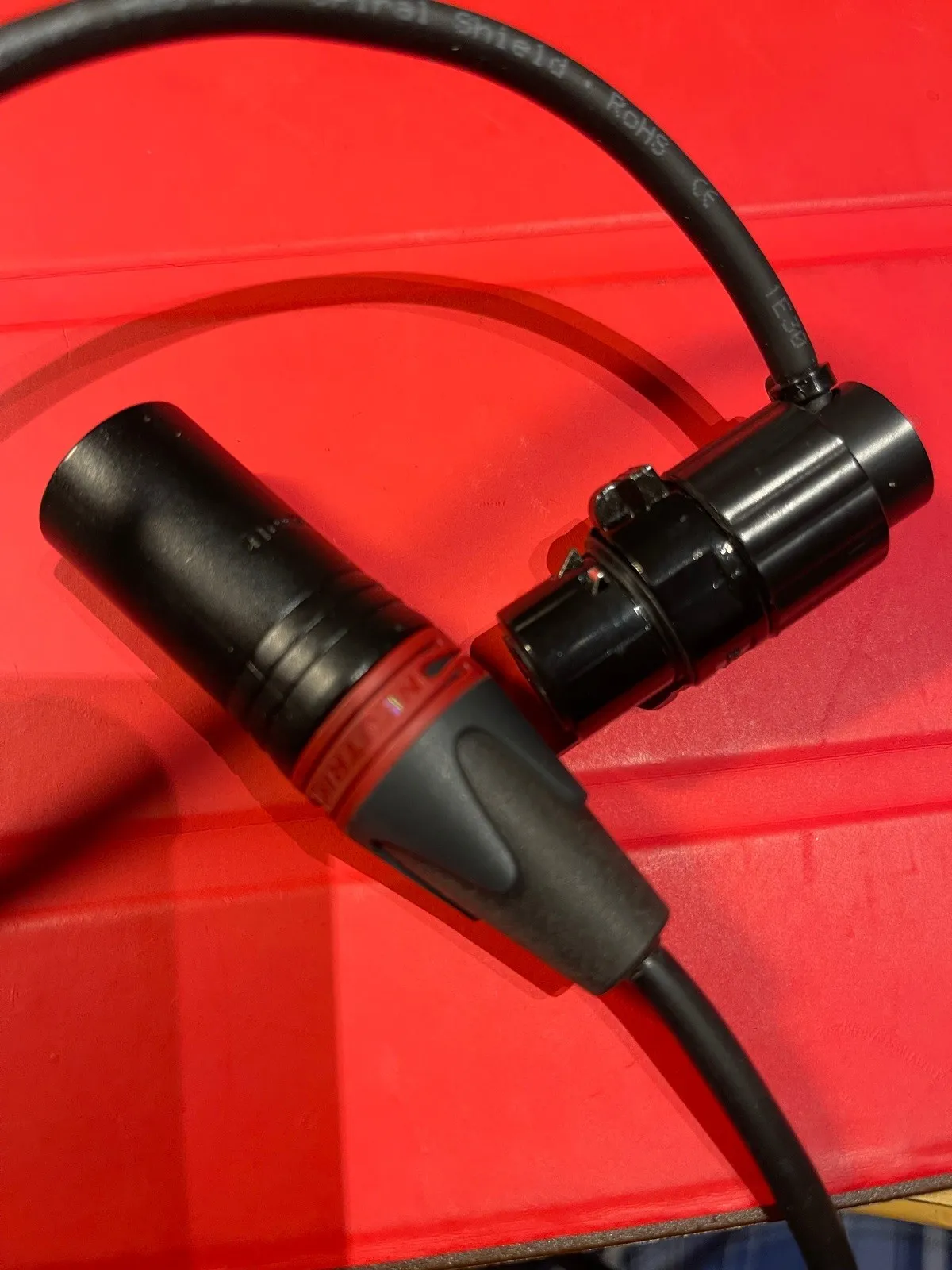

Anbei mal 1 Foto wo man die Switchcraft im Vergleich mit einem Neutrik Winkelstecker sieht. Und ein Foto vom Kabelauslass. Kabel ist ein Cordial Microflex mit 3mm Durchmesser. Das Ausgangsloch hat 5,4 mm Durchmesser. Mikrofone sind TL Audio CM3.

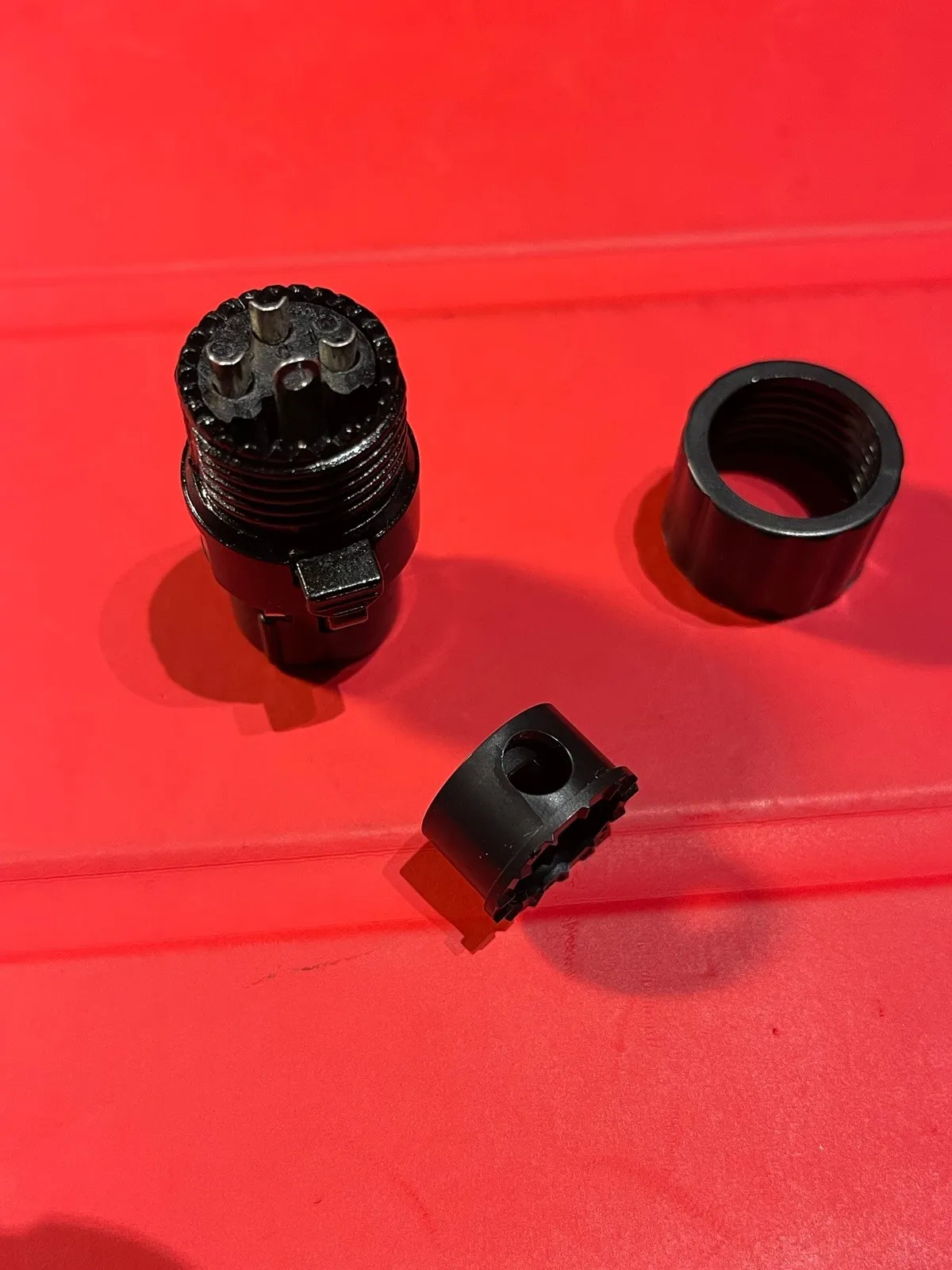

Es ist vollbracht!

Erst mal Respekt für mouser. Von Beauftragung und Lieferung aus Mansfield Texas nach Karlsruhe in drei Tagen!

- Der Switchcraft XLR hat wie von 'paho' beschrieben leider keinerlei Zugentlastung. Die Lösung wurde hier schon vorgeschlagen: Kleine Kabelbinder vor dem und hinter dem Loch. Das funktioniert ganz gut.

- in der wie von 'TomyN' gewünschten 180° Rotation ist die für mich unnötige Lötfahne für die Gehäuseerde genau vor dem Loch zur Kabelausleitung im Weg. Beim Versuch das Ding zu entfernen habe ich gleich mal das erste Exemplar ruiniert, weil die Lötfahne untrennbar mit dem Federmechanismus für die Verriegelung verbunden ist. Im zweiten Anlauf schaffe ich es, das Ding nach innen umzubiegen.

- Es passt kein Standard Bühnenmikrokabel durch die Kabelausführung. Statt dessen nehme ich das perfekt passende, nicht zu dünne (4,7mm +- 0,2) Cordial CPK 220 Patchkabel. Das hat mein Vertrauen, weil es durch die in die Verseilung eingearbeiteten Kevlarfasern sehr robust ist. (Sogar der Saitenschneider hat Mühe damit )

Bisschen holprig das Ganze aber ich bin damit zufrieden.

Ich habe mir von den Roxtone je ein Typ bestellt und die können Kabeldurchmesser von 3-6 mm.

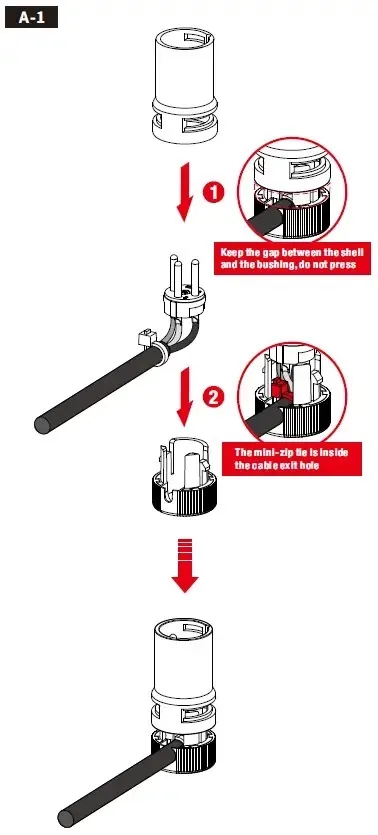

Wenn ich es richtig gesehen habe, haben diese Winkelstecker auch eine Zugentlastung per Kabelbinder, doch hat der im Gehäuse seine festen Platz.

Quick'n'dirty wäre das hier auch noch ein Workaround, und vom kabeldurchmesser unabhängig:

Und das Kabel mit dem hier festklemmen :

So, jetzt hat mir ein Freund noch den Weg zu folgendem Produkt geebnet:

Squareplug SPXA-FBK
Drei Vorteile gegenüber den bisher probierten Modellen:

• Klappt mit normalem 6,5mm Mikrokabel, kein dünnes Installationskabel erforderlich

• die Nummer mit dem Kabelbinder als Zugentlastung ist nicht zwingend erforderlich, denn

der Kabelauslass besteht aus einem Kranz mit unterschiedlich großen U-förmigen Öffnungen,

sodass man das Kabel beim Zuschrauben damit einklemmen kann.

• Der Preis ist gegenüber der über mouser importierten Switchcraft Lösung echt human.

Sieht wirklich robust aus und wie bei den anderen Lösungen geht im Gegensatz zum Neutrik Winkel-XLR auch die Position 'Kabelauslass ist auf der gleichen Seite wie der Entriegelungstaster'.
