10dB Dämpfungsglied bauen?!

  • julian-k
  • 28. April 2025 um 00:46
  • julian-k
    Reaktionen
    1.216
    Beiträge
    3.867
    Einträge
    14
    • 28. April 2025 um 00:46
    • #1

    Ich benötige zügig ein 10dB Dämpfungsglied. XLR -> XLR symmetrisch.

    Hat mir da jemand einen Schaltplan? Teile bekomme ich bis 16.00 Uhr beim Elektronikladen um die Ecke.

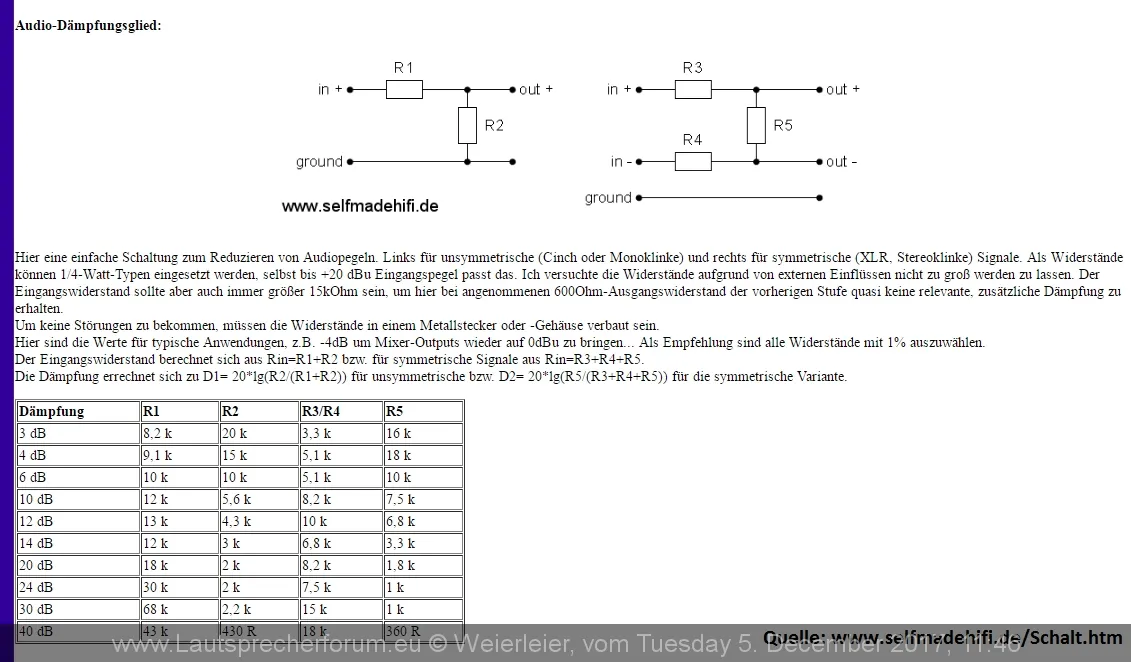

    Passt das so?

    Bilder

    • Dämpfungsglied.webp
      • 65,06 kB
      • 1.131 × 662

    Was ist ist, was nicht ist ist möglich

    http://www.unicque.de - Unicque Lighting Augsburg

    2 Mal editiert, zuletzt von julian-k (28. April 2025 um 01:45)

  • funkbrother
    Reaktionen
    251
    Beiträge
    468
    • 28. April 2025 um 07:18
    • #2

    Phantomspannung ist dann aber nicht im Spiel.

    Wollts nur sicherheitshalber erwähnt haben :)

  • chris216
    Reaktionen
    312
    Beiträge
    1.862
    Einträge
    1
    Marktplatz Einträge
    1
    • 28. April 2025 um 07:50
    • #3

    Die Spannung der Phantomspeisung wird etwas geringer, das dürfte aber in der Praxis nicht viel ausmachen - ist ja sowieso eine recht hochimpedante Sache.

    Gruß,
    Christoph Holdinghausen

  • floger
    Verifiziert
    Reaktionen
    2.188
    Beiträge
    6.100
    Marktplatz Einträge
    2
    • 28. April 2025 um 08:12
    • #4

    Ich würde mit der Impedanz deutlich runter gehen. Also R3/R4 um die 2 k oder noch weniger. Das Mikro soll ja die Impedanz eines üblichen Mikrofoneingangs sehen. Und dieser eine möglichst geringe Quellimpedanz.

  • mycrobit
    Verifiziert
    Reaktionen
    140
    Beiträge
    508
    Marktplatz Einträge
    2
    • 28. April 2025 um 08:28
    • #5

    Ich verwende dafür gerne diese Seite:

    Daempfungsberechnung T- und Pi-Glied - Pegeldaempfung Spannungsdaempfung Daempfung berechnen Pad Daempfungsglied pi und T und H dB Dezibel - sengpielaudio Sengpiel Berlin

  • wora
    Profi
    Reaktionen
    5.513
    Beiträge
    27.386
    Einträge
    10
    Marktplatz Einträge
    11
    • 28. April 2025 um 08:58
    • #6

    eigentlich wäre doch das hier die passende seite:

    Spannungsteiler - belastet und unbelastet Rechner dB Anpassung Berechnung berechnen Schaltung Daempfung Daempfungsglied Daempfungsfaktor Volt Potentiometer Impedanz Spannungsteilerschaltung Spannungsabfall Spannung Anpassung Spannungsdaempfer Attenuator…

    mit kollegialen Grüßen
    Wolfgang

  • floger
    Verifiziert
    Reaktionen
    2.188
    Beiträge
    6.100
    Marktplatz Einträge
    2
    • 28. April 2025 um 09:34
    • #7

    Warum denn so kompliziert? Wir brauchen hier keine angepassten Impedanzen und auf das letzte Zehntel dB kommt es auch nicht an.

    Ich würde als gewünschte Eingangsimpedanz mal 3k Ansetzen. Also nimmst du 3* 1,2k

    Gibt je nach Impedanz des Eingangs eine Dämpfung von ca 10dB, eine Eingangsimpedanz von ca 3,3k und eine Ausgangsimpedanz von 820 Ohm. Letztere ist für meinen Geschmack etwas hoch. Man könnte, wenn die Quelle nicht zu hochohmig ist also mit den Widerstandswerten noch etwas. runter.

    Bei 750 Ohm wärst du bei 2k Eingang und 520 Ohm Ausgang.

    (Angenommen 200 Ohm Quelle und 3k Senke)

  • julian-k
    Reaktionen
    1.216
    Beiträge
    3.867
    Einträge
    14
    • 28. April 2025 um 20:30
    • #8

    Ok, dachte eigentlich ich schau hier heute morgen auf dem Weg schnell rein, lese ein ja oder nein oder mache es so.

    Ich habe 0 Ahnung und muss zwischen DSP und Endstufe 10dB runter. Also bitte, ja nein oder so?

    Was ist ist, was nicht ist ist möglich

    http://www.unicque.de - Unicque Lighting Augsburg

  • HenrySalayne
    Verifiziert
    Reaktionen
    1.588
    Beiträge
    2.665
    • 28. April 2025 um 21:05
    • #9
    Zitat von julian-k

    Passt das so?

    Kurz: Ja, wenn die Eingangsimpedanz der Endstufe nicht zu niedrig ist.
    Das ist ein ganz einfacher Spannungsteiler, deswegen spielen die Widerstandswerte selbst keine riesige Rolle, solange die Verhältnisse zueinander passen (für 10 dB ziemlich genau 1:1:1 für alle drei Widerstände). Nur sollte die Impedanz des parallel zu R5 hängenden Eingangs größer als R5 sein, ansonsten kann die Dämpfung deutlich mehr als 10 dB werden. Wenn die Eingangsimpedanz des Amps bekannt ist würde ich hier für alle Widerstände ca. 1/4 der Eingangsimpedanz ansetzen, dann ist man bei etwa 11 dB Dämpfung.

    Hinweis: Alle Fehler in diesem Beitrag sind KI-generiert.

  • guma
    Moderator
    Reaktionen
    5.411
    Beiträge
    15.094
    Marktplatz Einträge
    6
    • 28. April 2025 um 21:07
    • #10

    Mach es einfach so wie floger das vorgeschlagen hat. Für die gewünschte Dämpfung muss das Verhältnis zwischen den beiden parallelen Widerständen und dem Shunt-Widerstand passen, nicht die absoluten Werte.

    EDIT

    HenrySalayne war schneller :)

  • guma
    Moderator
    Reaktionen
    5.411
    Beiträge
    15.094
    Marktplatz Einträge
    6
    • 28. April 2025 um 21:45
    • #11

    Hier noch mal eine Anleitung für dummies:

    Uneeda Audio - Build your own attenuator pads

    Nimm die Werte für den U-Pad -10dB

  • julian-k
    Reaktionen
    1.216
    Beiträge
    3.867
    Einträge
    14
    • 28. April 2025 um 21:46
    • #12

    Eingangsimpedanz sind symmetrisch 20kOhm.

    Was ist ist, was nicht ist ist möglich

    http://www.unicque.de - Unicque Lighting Augsburg

  • secluded
    Profi
    Reaktionen
    2.452
    Beiträge
    7.106
    Einträge
    1
    Marktplatz Einträge
    2
    • 29. April 2025 um 08:44
    • #13

    ...heute is Dienstag.

    Was isses denn nu geworden und hat's funktioniert ß :)

    "geht nicht" ? - gibt's nicht !

    ...ja, das war schon immer mein Avatar :evil:

    "Mit der Dummheit kämpfen Götter selbst vergebens" (Friedrich Schiller, "Jungfrau von Orleans" )
