AES/EBU Ein- Ausgänge: Immer galvanisch entkoppelt?

Wenn man AES Kabel und XLR NF Kabel strickt trennt ist es gut die Erdung nur einseitig anzuschliessen.

Tipp: Erdung geht mit dem Signal.

Für den DCX2496 kann ich nachher mal messen, hab praktisch einen rumliegen.

Sieht mir im Service Manual aber nicht so aus.

IN_A kann zwischen analog und AES umgeschaltet werden (per Relais K1C und K1B auf Seite 6), gehen aber ohne Übertrager beide über X13 an die Systemplatine weiter.

Zitat von WolfgangE

Wenn man AES Kabel und XLR NF Kabel strickt trennt

Aber warum sollte man das tun?
Halbwegs vernünftige XLR-Kabel übertragen beides sehr zuverlässig.

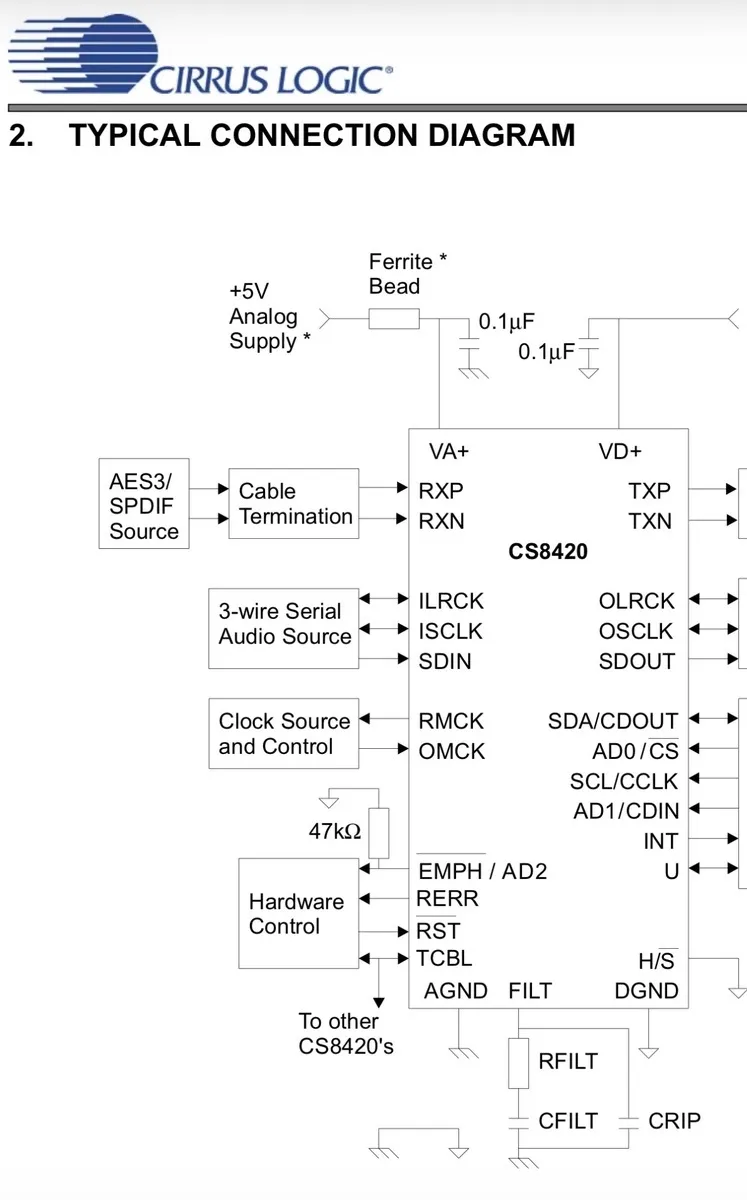

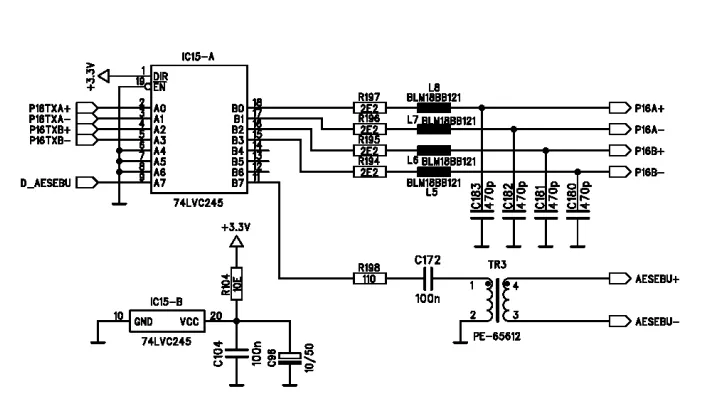

Ich habe gerade im Schaltplan zur X32 geschaut, ist galvanisch getrennt.

Zitat von NicNic

Für den DCX2496 kann ich nachher mal messen, hab praktisch einen rumliegen.

Sieht mir im Service Manual aber nicht so aus.

IN_A kann zwischen analog und AES umgeschaltet werden (per Relais K1C und K1B auf Seite 6), gehen aber ohne Übertrager beide über X13 an die Systemplatine weiter.

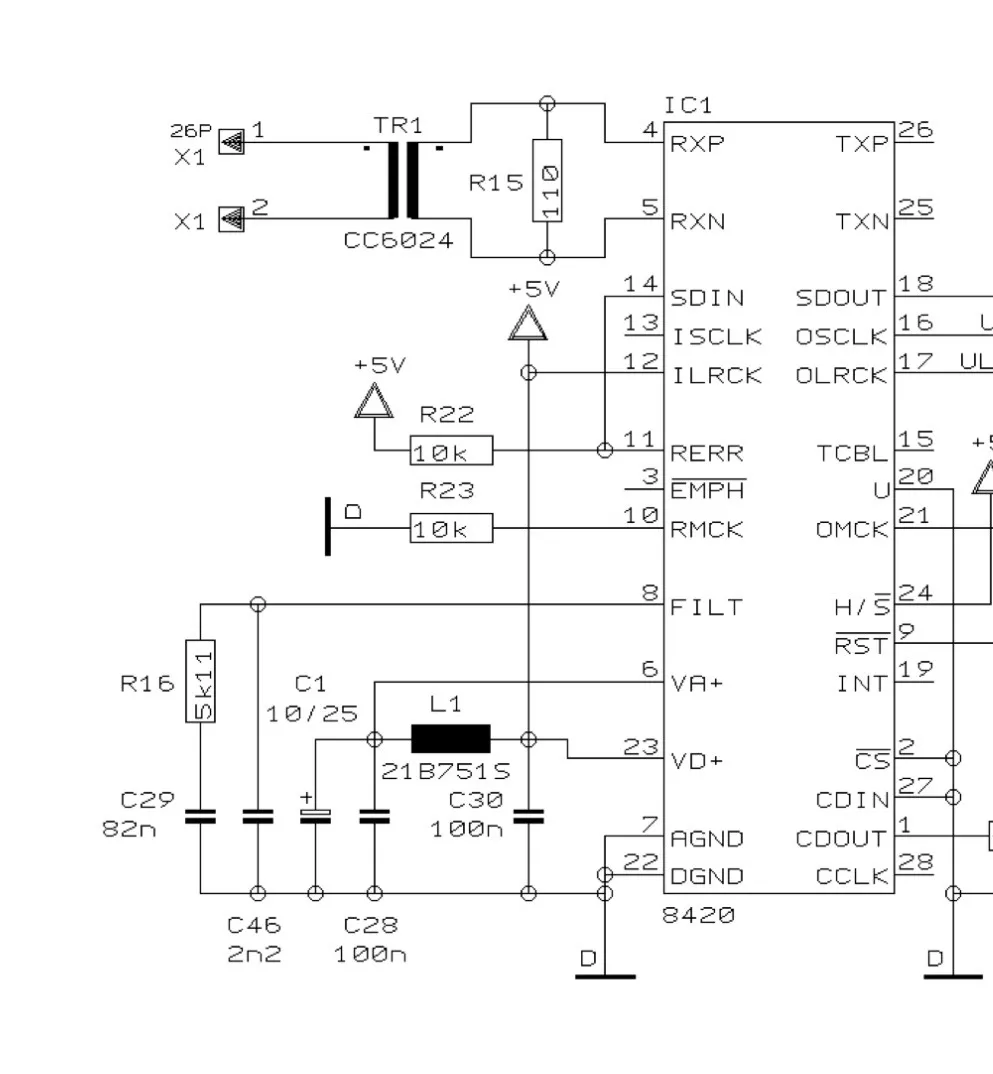

Kommt in meinen Augen dann aber auf Seite 3, D3/4 am Übertrager TR1 CC6024 an, wäre also schon entkoppelt.

Zitat von TomyN

D3/4 am Übertrager CC6024 an, wäre also schon entkoppelt.

Stimmt, eindeutig! Hab ich am Handy nicht gefunden. Dann gehen X13-1 und X13-2 auf X1-2 + X-2.

Ich kann noch mal prüfen ob der in der neuesten Revision nicht eingespart wurde, kam gestern nicht zu.

Zitat von steffen r

Aber warum sollte man das tun?

Weil ein Kabel, wo an einer Seite die Schirmung hochgelegt wurde, schlecht mit einem Kondensatormikrofon zusammen arbeitet.

Wieso, ins C-1000 geht doch ein 9V Block

Zitat von TomyN

C-1000

Das ist ja auch kein Mikrofon, sondern ein Rauschgenerator

Zitat von WolfgangE

Wenn man AES Kabel und XLR NF Kabel strickt trennt ist es gut die Erdung nur einseitig anzuschliessen.

Tipp: Erdung geht mit dem Signal.

Das ist immer nur ein Würgaround - und zum Zwecke des spontanen Groundlifts hab ich 20cm lange Zwischenstücke, an denen der Schirm nur einseitig aufliegt. Sonst hast du doch ständig irgendwie Mist mit diesen Sonderleitungen...

Hab ich auch zwei davon immer mit dabei, allerdings schon lange nicht mehr gebraucht.

Zitat von WolfgangE

Weil ein Kabel, wo an einer Seite die Schirmung hochgelegt wurde

Und warum sollte ich sowas tun?

Ground-Lift mache ich mit Adaptern.

Ist doch das selbe in grün.

Zitat von steffen r

Und warum sollte ich sowas tun?

Bei AES Kabel war die Belegung ursprünglich so definiert, das die Erde nur am weiblichen Ende verbunden und am männlichen hochgelegt ist.

und dann ist dein Kabel zu kurz und du klemmst ein zweites dran - wieder AES-Spezial, weil muss ja... wie ist das jetzt abgeschirmt?

Zitat von WolfgangE

Wenn man AES Kabel und XLR NF Kabel strickt trennt ist es gut die Erdung nur einseitig anzuschliessen.

Tipp: Erdung geht mit dem Signal.

Danke für den "Tipp". Ich hätte auch noch ein paar schlechte Ratschläge, wie man sich das Leben unnötig schwer machen und die Fehlerquote stark erhöhen kann.

Ich sag ja nur wie es ist, ob man das praktikabel oder nicht findet muss jeder selbst entscheiden.
