XLR Winkelsteckerfrage

Da das Mikro schon so ein RE20 Format hat, sollte es durch einen geraden XLR nicht noch mehr zum dran hängen bleiben auffordern.

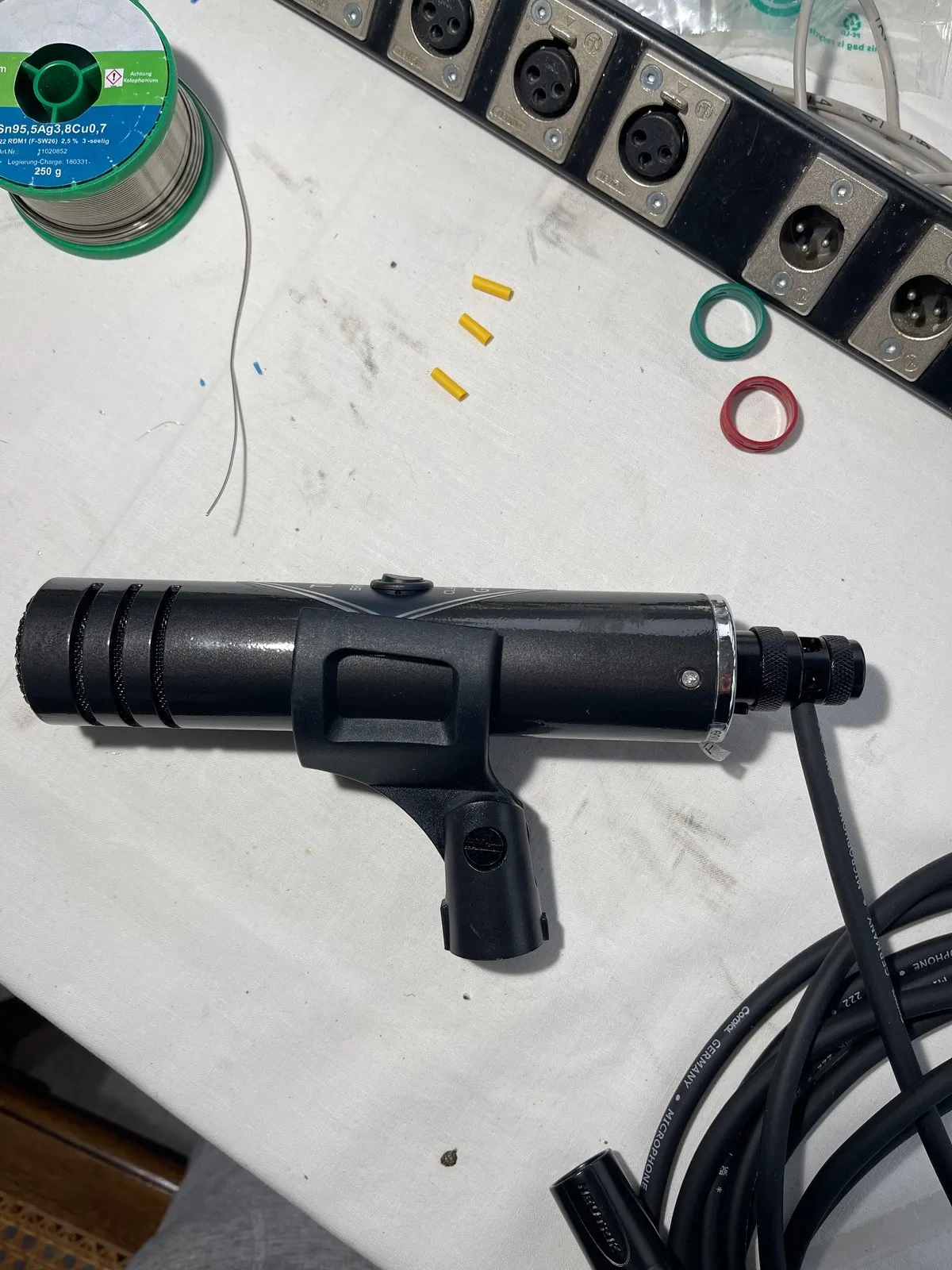

Was man schön sehen kann:

Das Mikro ist wie Neumann KM durch das Email-Emblem hier mit zusätzlich integriertem Schalter nicht rotationssymmetrisch

und natürlich hat der Hersteller wie Neumann den XLR so eingebaut, dass das Kabel mit der Neutrik- Winkelkupplung in 0° zur falschen Seite weggehen würde. Mit dem 180° rotierbaren SPXA-FBK geht das Kabel perfekt Richtung Halter/Stativarm.

Zitat von guma

Da das Mikro schon so ein RE20 Format hat, sollte es durch einen geraden XLR nicht noch mehr zum dran hängen bleiben auffordern.

Was man schön sehen kann:

Das Mikro ist wie Neumann KM durch das Email-Emblem hier mit zusätzlich integriertem Schalter nicht rotationssymmetrisch

und natürlich hat der Hersteller wie Neumann den XLR so eingebaut, dass das Kabel mit der Neutrik- Winkelkupplung in 0° zur falschen Seite weggehen würde. Mit dem 180° rotierbaren SPXA-FBK geht das Kabel perfekt Richtung Halter/Stativarm.

Ein Tul, mag ich sehr 👍

Wieviel kürzer ist der Stecker? Die Hälfte?

Ich messe es morgen mal nach, auch im Vergleich zum Switchctaft.

Zitat von FAudio

Ich habe mir von den Roxtone je ein Typ bestellt und die können Kabeldurchmesser von 3-6 mm.

Wenn ich es richtig gesehen habe, haben diese Winkelstecker auch eine Zugentlastung per Kabelbinder, doch hat der im Gehäuse seine festen Platz.

Die roxtone hab ich neulich mal in einem Kundenprojekt verbastelt - schwindsüchtiges Plastikgeschlörre.

Werde ich nur auf expliziten Wunsch verarbeiten, für irgendwo versteckt im Rack mag das genügen, für regelmäßige Benutzung mit eventueller Zugbelastung würde ich das nicht empfehlen.

btw. - Die bauen noch interessante Adapter bei Roxtone:

RAC3MII

Zitat von audiobo

btw. - Die bauen noch interessante Adapter bei Roxtone:

https://www.roxtone.com/product_cont.aspx?id=867

Zitat von guma

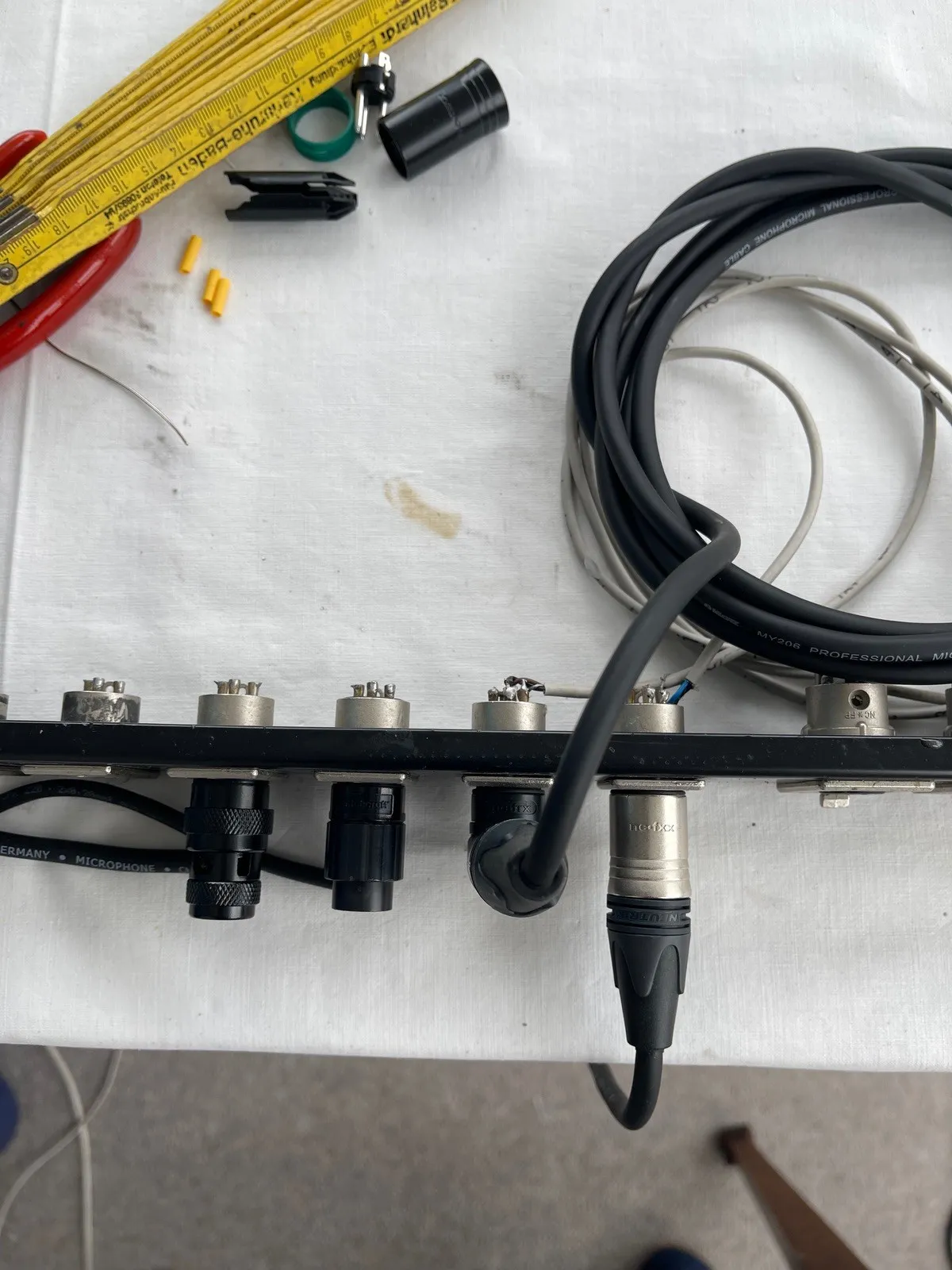

So, von links nach rechts die female Winkelstecker im gesteckten Zustand mit den og Vor- und Nachteilen:

SPXA-FBK 33mm

Switchcraft 30mm

Neutrik 28mm

Neutrik neu gerade mit mutmaßlichem Kabelbiegeradius ca. 80mm!

Alles anzeigen

Vielen Dank für den Vergleich. Sehr hilfreich!

Roxtone fenmale trägt ca 32mm auf, Male hab ich keine mehr da

Auf der Suche nach Winkel-XLR-Steckern für die Rack-Verkabelung habe ich ein Modell von Adam Hall gefunden und bin ganz zufrieden. Der Kontakteinsatz lässt sich in 30°-Schritten versetzt einsetzen. Preislich mit rund 4€ brutto recht günstig.

4 STAR C XF3 A | Adam Hall Shop

Die Gretchenfrage:

Geht das beim female auch 180°, also so, dass die Winkelung und die Verriegelung in die gleiche Richtung zeigen? Das geht beim Neutrik female ja nicht. Kannst Du das mal prüfen?

Zitat von Hanseat

Auf der Suche nach Winkel-XLR-Steckern für die Rack-Verkabelung habe ich ein Modell von Adam Hall gefunden und bin ganz zufrieden. Der Kontakteinsatz lässt sich in 30°-Schritten versetzt einsetzen. Preislich mit rund 4€ brutto recht günstig.

https://www.adamhall.com/shop/de/xlr-st…c-xf3-a-k4cxf3a

Und der funktioniert dann auch? Oder ist der wie die anderen AdamHall Wegwerfstecker?

guma: Die Kabel sind tief im Rack verbaut und lose Stecker habe ich keine mehr, daher kann ich das grade nicht ausprobieren. Für meine Anwendung benötigte ich einen schrägen Versatz und das passte wunderbar.

julian-k: Bei der Rackverkabelung müssen die Stecker ja nicht viel aushalten, aber das Konstrukt wirkt schon robust. Hab mit Adam-Hall-Steckern sonst keine Erfahrung.

Die Stecker lassen sich jedenfalls mit normalen Kabelstärken einsetzen und eine halbwegs vernünftige Zugentlastung gibt es auch. Für meine Anwendung bin ich damit völlig zufrieden.

Nur der Vollständigkeit halber:

Sucht man im Netz unter 'low profile XLR' findet man unter manigfaltigen Labeln auch einen abgesägten Neutrik mit bunten Verschlußkappen. Die sind wohl noch kürzer, können aber auch nur dünne Instalationskabel und haben das Zugentlastungsproblem. Ausserdem auch nicht gerade günstig.

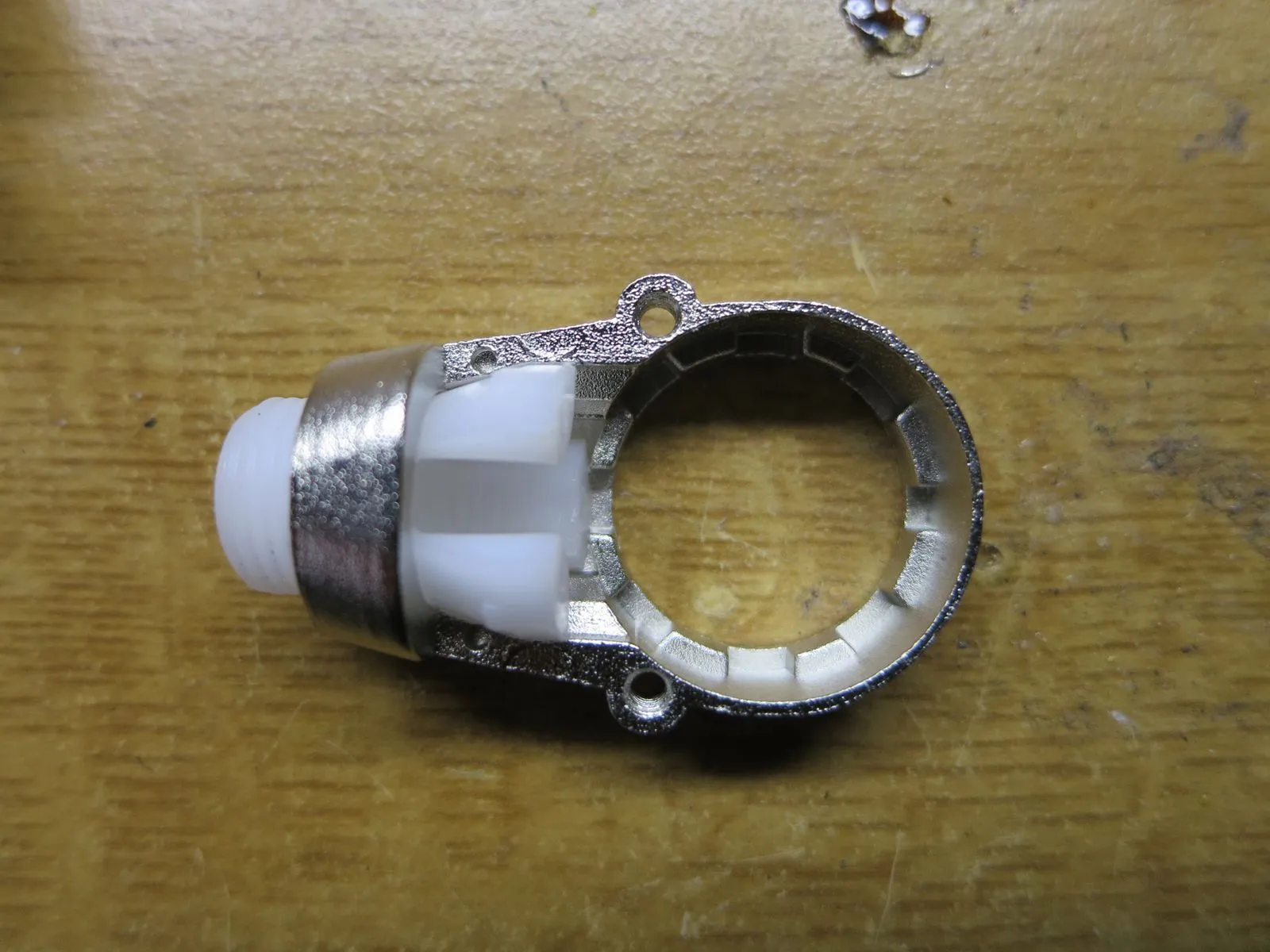

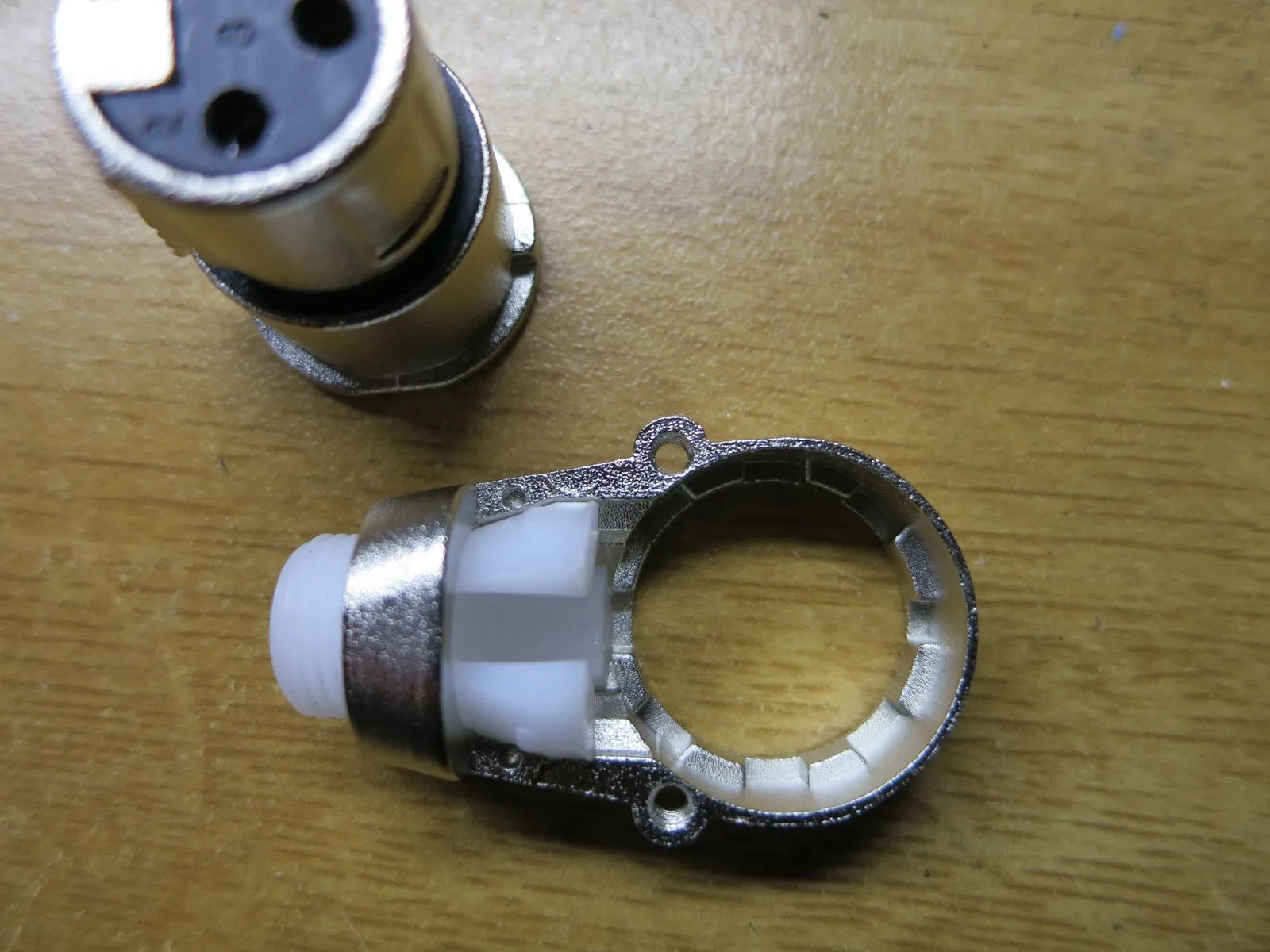

Hier die Bilder zu dem Adam Hall Stecker. An Hand der Nuten sind die Positionen gut zu sehen. Die obere Nut ist bewusst kleiner gemacht, denn wenn die Verriegelung unter der Kabelausführung ist, kann der Stecker nur schwer entfernt werden. Da müsste man basteln. So finde ich die Stecker sehr schön, sie haben eine wirklich gute Zugentlastung für die Kabel.

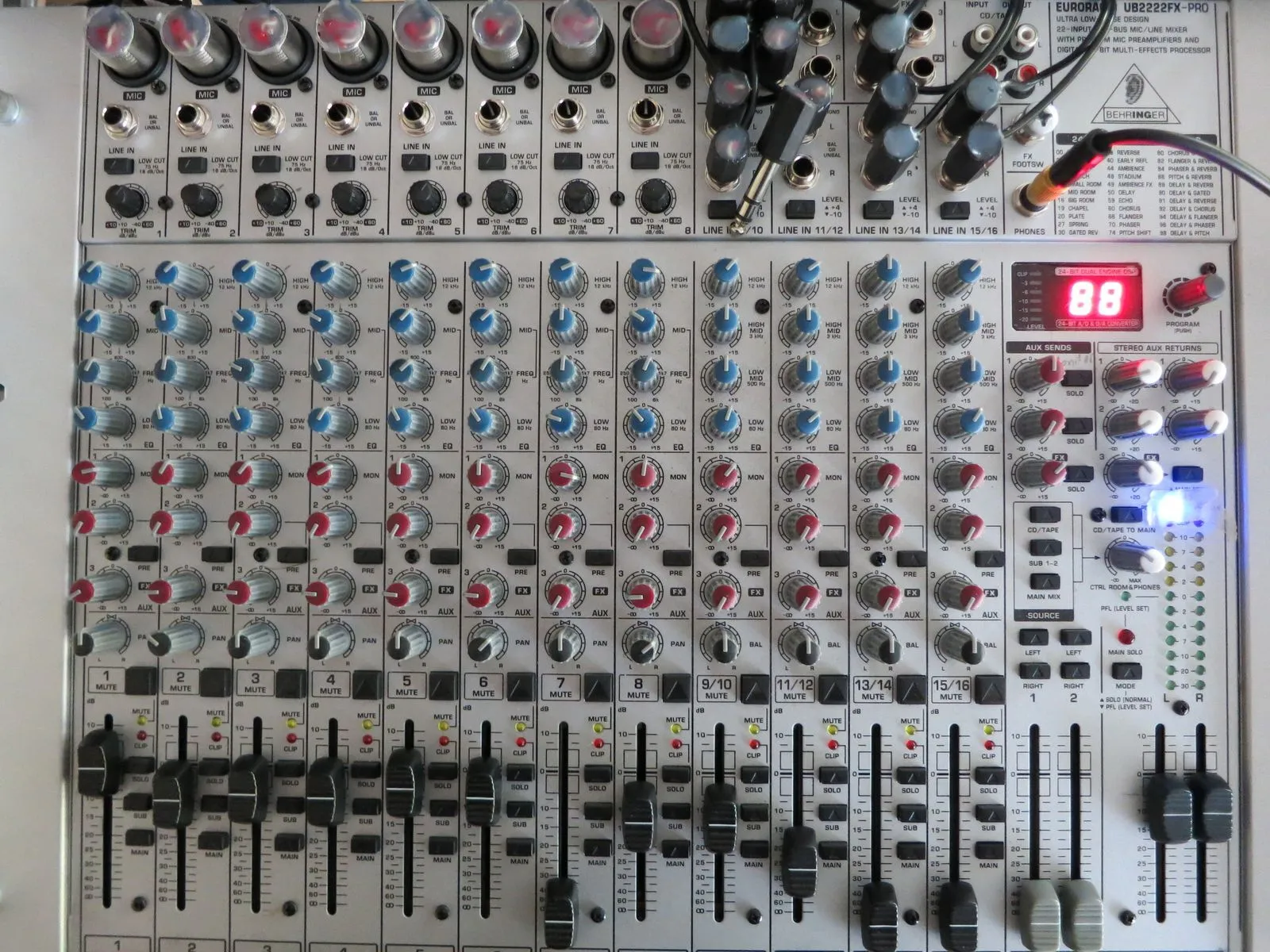

Für einen Kunden habe ich mal diese Lösung machen müssen weil es da noch keine Winkelstecker gab.

Zitat von mycrobit

…denn wenn die Verriegelung unter der Kabelausführung ist, kann der Stecker nur schwer entfernt werden.

Das ist, um alle Zweifel auszuräumen, beim SPXA-FBK und bei Switchcraft AAA female gleich gut gelöst. Man kann die Entriegelung auch in der 180° Position gut bedienen.

Zitat von TomyN

Sieht irgendwie aus wie die früheren Neutrikwinkelstecker....

welche, die mit dem Heißkleber drauf?

Die mit dem Heißkleber drauf funktionieren heute noch

Zitat von mycrobit

Die mit dem Heißkleber drauf funktionieren heute noch

hab ich mir mal für Tommikros so gemacht. War tatsächlich erstaunlich robust (Kabel war Scuba, glaube ich).

Wie die heutzutage aussehen weiss ich aber gar nicht, die sind damals in DE zurück geblieben.

Mittlerweile gibt es auch Heisskleber in schwarz… 😁
